Aanwijzingen voor de montage
Voorbeeld voor controle bij toepassing van een
bocht:
– twee bochten van 90° (Ø 80 mm) + twee
klembanden met manchet
– (U012-28 K) 17 m leiding Ø 80 mm × 2 Pa
– (U012-24 / (U012-24 K) 12 m leiding
Ø 80 mm × 2 Pa
– twee bochten van 90° (Ø 80 mm) × 4 Pa
– horizontale aansluiting luchttoevoer
Ø 80 mm =
– horizontaal eindstuk Ø 80 mm =
Som van alle weerstanden (U012-28 K) =
Som van alle weerstanden (U012-24 –
U012-24 K) =
4.1.12 Rendement bepalen
Concentrische rookgasleiding
Om het rendement van de gaswandketel te bepalen,
moeten de volgende metingen uitgevoerd worden:
– Meting van de temperatuur van de luchttoevoer
(in °C) in de opening 2 (afb. 28, pos. A).
– Meting van de temperatuur van de rookgassen
(in °C) en van het CO
opening 1 (afb. 28, pos. A).
Deze metingen moeten gedaan worden bij een
gelijkmatige en constante werking van de
gaswandketel.
Parallele rookgasleiding
Om het rendement van de gaswandketel te bepalen,
moeten de volgende metingen uitgevoerd worden:
– Meting van de temperatuur van de luchttoevoer
(in °C) in de opening 2 (afb. 28, pos. B).
– Meting van de temperatuur van de rookgassen
(in °C) en van het CO
opening 1 (afb. 28, pos. B).
Deze metingen moeten gedaan worden bij een
gelijkmatige en constante werking van de
gaswandketel.
Wijzigingen op basis van technische verbeteringen voorbehouden!
Montage-, onderhouds- en bedieningsvoorschrift U012-24/24 K/28 K en U014-24/24 K • Uitgave 09/2003
(34 Pa)
(24 Pa)
- of O
-gehalte (in %) in de
2
2
- of O
-gehalte (in %) in de
2
2
10 Pa
8 Pa
3 Pa
5 Pa
60 Pa
50 Pa
Kapje
A
Rookgas
Meetvoeler
B
Rookgas
Meetvoeler
Rookgas

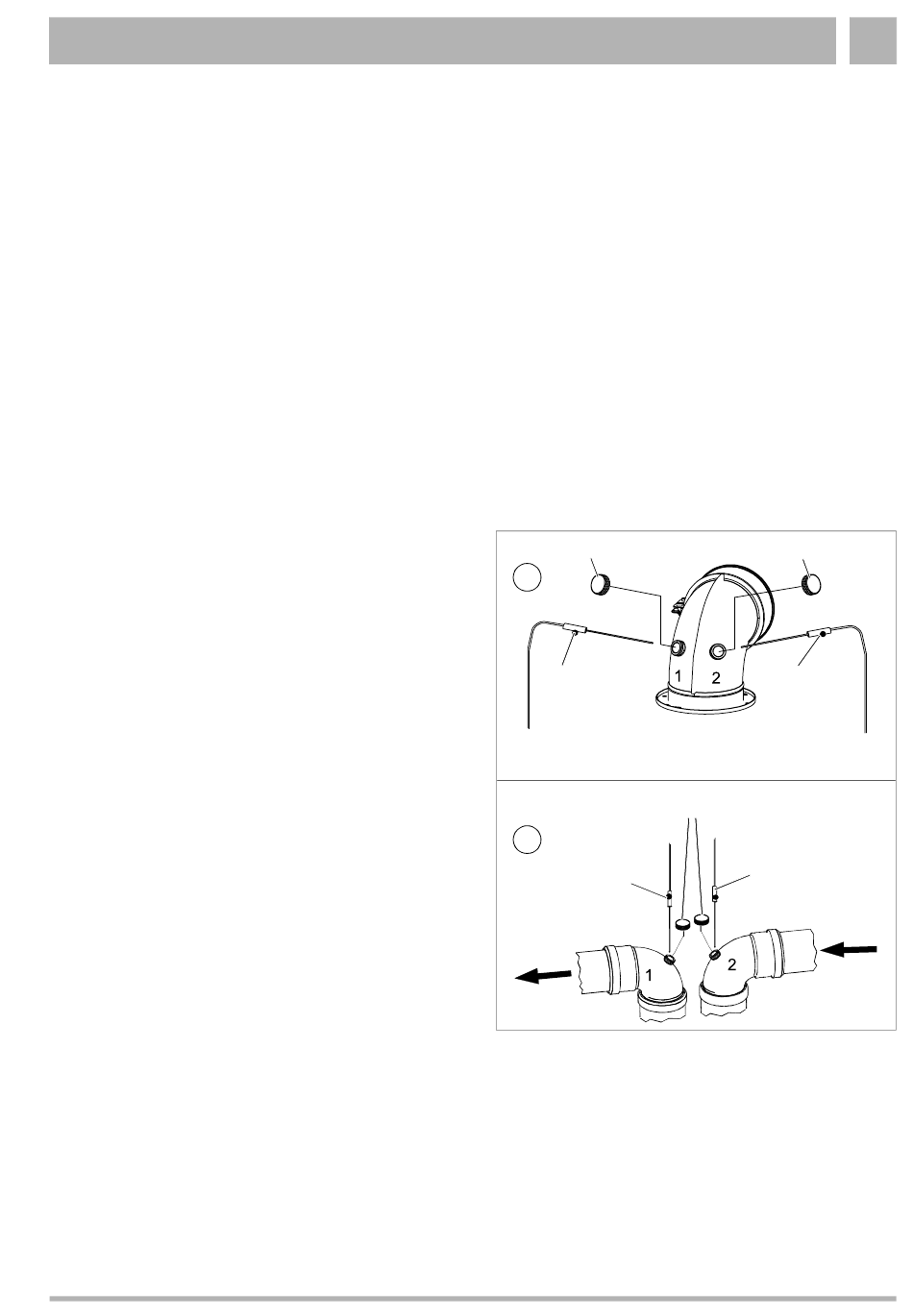

Afb. 28 Rendement bepalen
