5.5.3 Model i-32V5 14 / 14T / 16 / SL16 / 16T/ SL16T / 18T
IN/OUT: 1"M G
E: ingang stroomvoorziening
gewijzigde afbeelding
IN
237 66145
448
5.6 TOEGANG TOT DE INTERNE ONDERDELEN

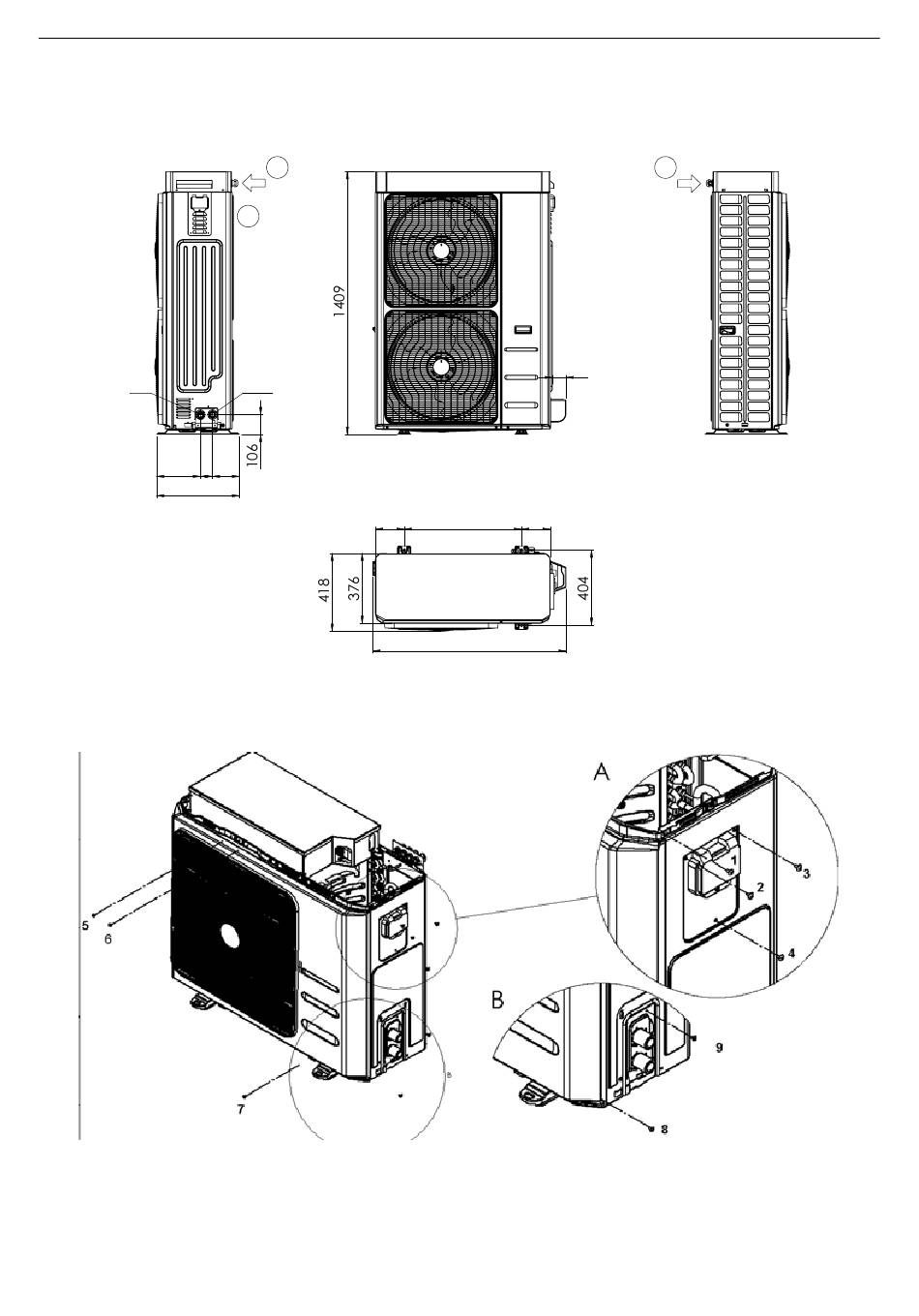

5.6.1 Mod. i-32V5 04 / 06 / 08 / SL08
1. Verwijder het afdekpaneel.
2. Los de schroeven (nummer 2; 3; 4) van de afdekplaat van de gebruikersinterface en de schroef (nummer 1) van het zijpaneel om het front-
paneel van het zijpaneel te scheiden (Detail A).
3. Los daarna de schroeven (nummer 5; 6;7) om het voorpaneel enigszins naar voren te verplaatsen om bij de schroef (nummer 8) te komen
zichtbaar in detail B.
4. Los de schroeven (nummer 8; 9 zichtbaar in detail B) en de schroeven aan de accuzijde van de unit. Om het zijpaneel te verwijderen, trekt
u hem omhoog (zodat het lipje aan de onderkant wordt losgekoppeld) en verwijdert u hem.
