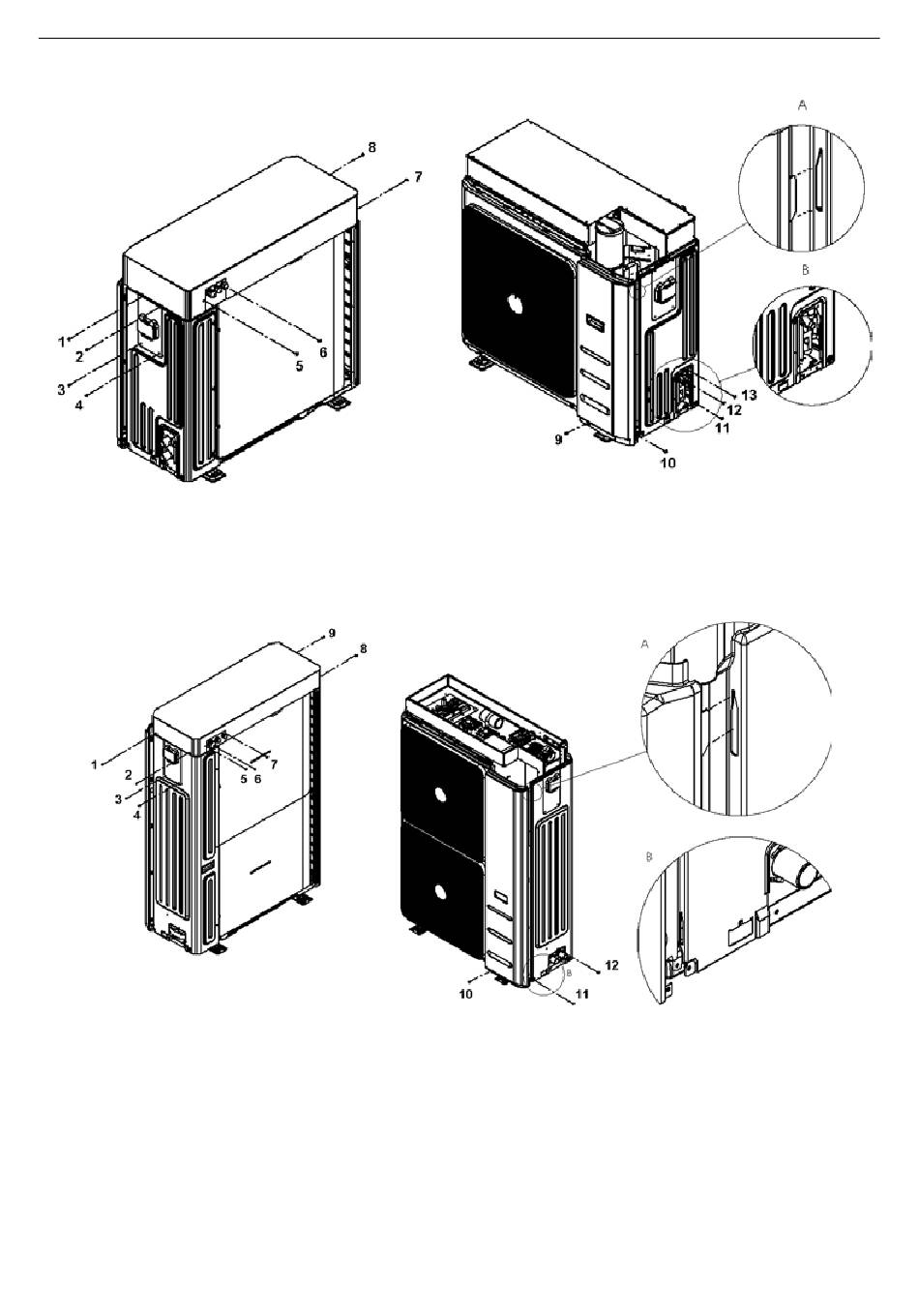

5.6.2 Mod. i-32V5 10 / 10T / 12 / SL12 / 12T /SL12T
1. Verwijder het afdekpaneel door de schroeven (nummer 1; 2; 3; 4; 5; 6; 7; 8) te lossen.
2. Los de schroeven (nummer 9; 10) van de frontplaat en duw vervolgens het paneel naar onderen om het lipje los te koppelen (Detail A);
trek het paneel naar voren om hem te verwijderen.
3. Los de schroeven (nummer 11; 12; 13) en de schroeven aan de accuzijde van de unit. Om het zijpaneel te verwijderen, trekt u hem omhoog
(zodat het lipje aan de onderkant wordt losgekoppeld) en verwijdert u hem.
5.6.3 Mod. i-32V5 14 / 14T / 16 / SL16 / 16T /SL16T / 18T
1. Verwijder het afdekpaneel door de schroeven (nummer 1; 2; 3; 4; 5; 6; 7; 8, 9) te lossen.
2. Los de schroeven (nummer 10; 11) van de frontplaat en duw vervolgens het paneel naar onderen om het lipje los te koppelen (Detail A);
trek het paneel naar voren om hem te verwijderen.
3. Los de schroef nummer 12 en de schroeven aan de accuzijde van de unit. Om het zijpaneel te verwijderen, trekt u hem omhoog (zodat het
lipje aan de onderkant wordt losgekoppeld) en verwijdert u hem.
5.7 HYDRAULISCHE VERBINDINGEN
De hydraulische aansluitingen moeten worden uitgevoerd in overeenstemming met de nationale of lokale wettelijke voorschriften; de leidingen
kunnen worden gerealiseerd in staal, gegalvaniseerd staal of PVC. De maatvoering van de leidingen moet zorgvuldig zijn afgestemd op het nomi-
naal waterdebiet van de unit en op het drukverlies van het hydraulische circuit. Alle hydraulische verbindingen moeten geïsoleerd zijn met mate-
riaal met gesloten celstructuur van passende dikte. De koeler moet op de leidingen zijn aangesloten met gebruik van nieuwe, niet hergebruikte,
flexibele verbindingsstukken. Aanbevolen wordt de volgende componenten in het hydraulische circuit te installeren:
• Thermometers met beschermhuls voor de temperatuurmeting in het circuit.
• Handbediende schuifkleppen om de koeler te isoleren van het hydraulisch circuit.
• Y-vormig metalen filter en vuilafscheider (geïnstalleerd op de systeemretourleiding) met metalen mazen met een maaswijdte niet groter
18
i-32V5
Omkeerbare lucht/water warmtepompen met axiale ventilatoren
