Bedieningshandleiding
Veiligheidsfotocellen

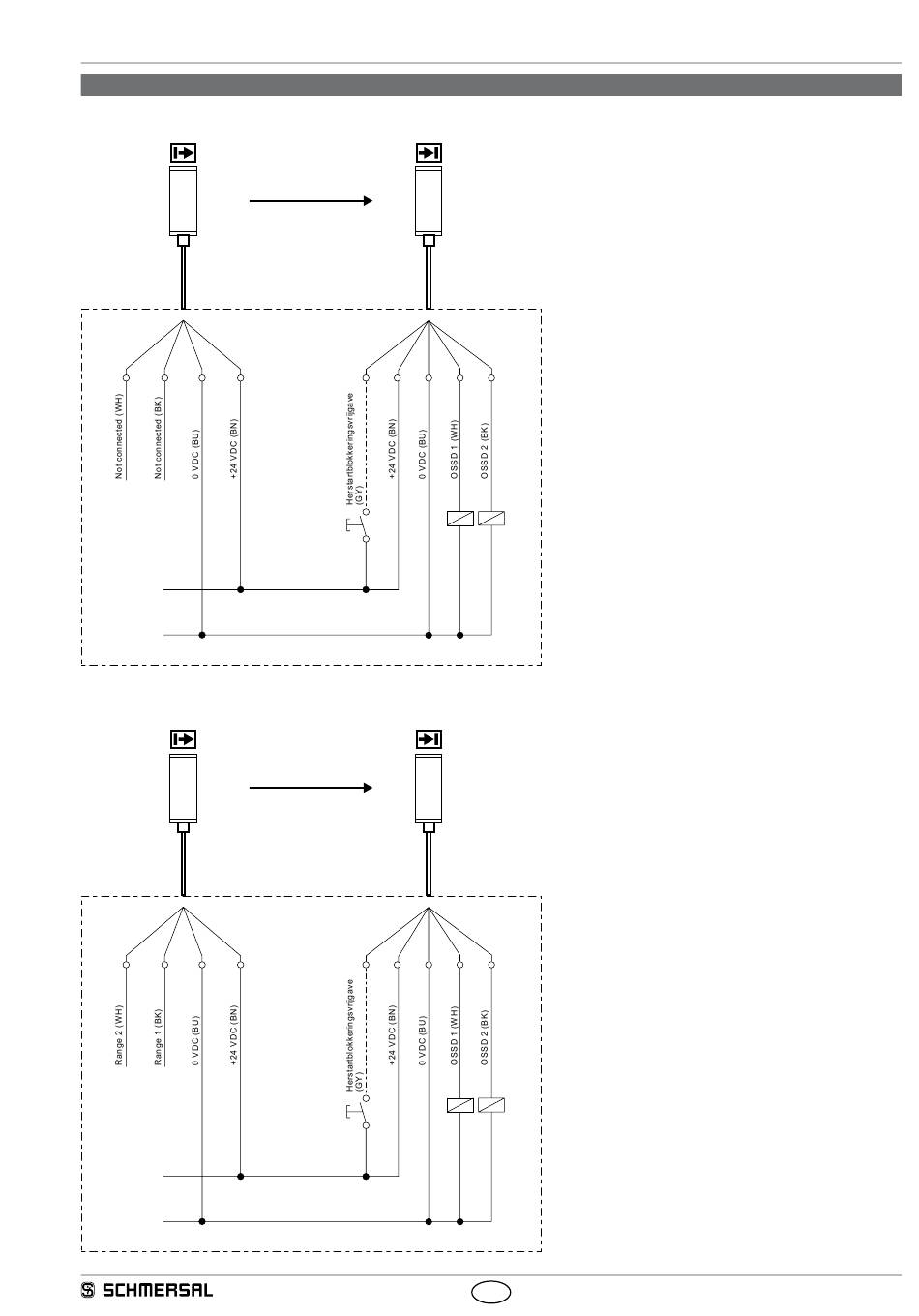

4. Elektrische aansluiting
4.1 Aansluitschema SLB440
2
4
3
1
+24 VDC
0 VDC
4.2 Aansluitschema SLB440-H
2
4
3
1
+24 VDC
0 VDC
5
1
3
2
4
S 1
K 1
K 2
5
1
3
2
4
S 1
K 1
K 2
NL
Beschermfunctie / automatisch actief
Toestand bij levering
(bedienorgaan drukknop S1 niet aansluiten)
Herstartblokkering actief
Zie hoofdstuk Bedrijfsmodus herstartblokkering activeren
(bedienorgaan drukknop S1 aansluiten)
K1, K2:
Veiligheidsmodule voor verdere verwerking
van de schakeluitgangen OSSD 1,OSSD 2
S1:
Bedienorgaan drukknop vrijgave herstart (optie)
Range1, 2: Instellen van de reikwijdte van de zender
SLB440
