4.
Herhaal stap 3 totdat het rotorblad los komt.
5.
Verwijder de O-ring (412A) van het rotorblad en gooi deze weg.
Tijdens het monteren plaatst u een nieuwe O-ring.

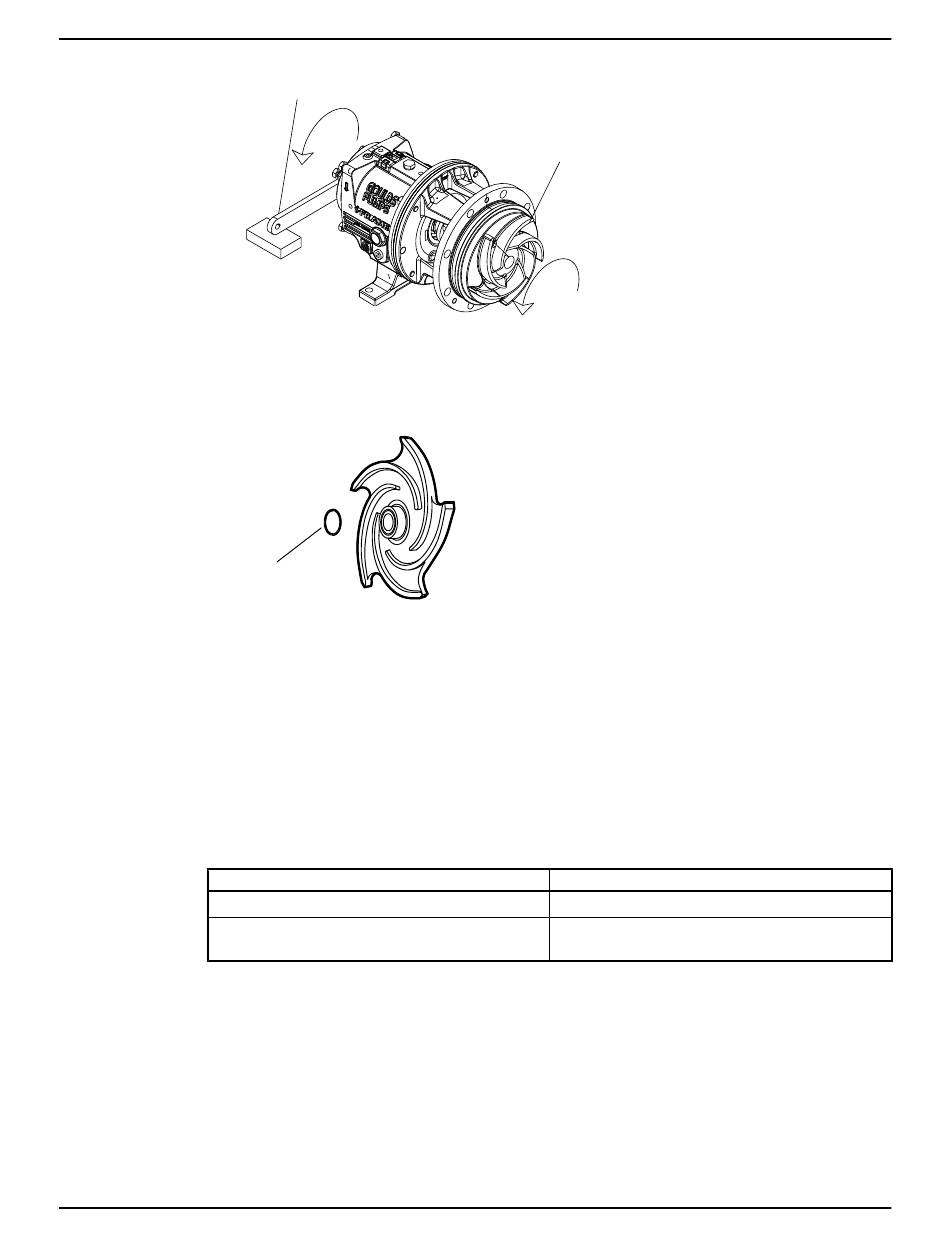

Afbeelding 16: O-ring bij model 3196, HT 3196, NM 3196, 3198 en 3796
Wanneer u het rotorblad niet kunt verwijderen aan de hand van de vorige methoden, moet u de as tussen
het drukstuk en het frame afsnijden en het rotorblad, de pakkingbusafdekking, het drukstuk, de mof en het
asuiteinde als een geheel verwijderen. Gebruik geen verwarming.
Afdichtingsbehuizingafdekking verwijderen
Procedures voor verwijderen van afdichtingsbehuizingafdekking
Kies een van de volgende procedures om de afdichtingsbehuizingafdekking te verwijderen.
Tabel 9: Procedures voor verwijderen van afdichtingsbehuizingafdekking per model
Model
3196, CV 3196, HT 3196, LF 3196, 3796
NM 3196, 3198
Afdichtingsbehuizingafdekking en achterplaat verwijderen (NM 3196, 3198)
1.
Verwijder de pakkingmoer of de tapeindmoeren (355) van de afdichtingsbehuizingafdekking.
2.
Verwijder de tapeindmoeren (370H) uit de achterplaat.
3.
Verwijder de achterplaat (184).
Model NM 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
Assleutel
412A
101
Procedure
Verwijder de afdichtingsbehuizingafdekking.
Verwijder de afdichtingsbehuizingafdekking en/of
achterplaat.
Onderhoud (vervolg)
69
