Onderhoud (vervolg)
Controlelijst
Voer de volgende controles uit tijdens het inspecteren van de lagers:
• Inspecteer de lagers op verontreiniging en schade.
• Let op de toestand en enig residu van het smeermiddel.
• Inspecteer de kogellagers om te zien of ze ruw zijn, los zitten of lawaai maken wanneer u ze draait.
• Onderzoek eventuele schade aan lagers om de oorzaak te bepalen. Wanneer er geen sprake is van
normale slijtage, moet u het probleem oplossen voordat de pomp weer in gebruik wordt genomen.
Lagerhuis inspecteren
Controlelijst
• Inspecteer de boring van het lagerhuis (134) met behulp van de tabel met lagerpassingen en toleranties.
• Vervang het lagerhuis wanneer de afmetingen de acceptabele waarden overschrijden. Verwijzing: zie
Lagerpassingen en toleranties.
• Inspecteer het lagerhuis visueel op scheuren en deuken.
Controlelijst voor specifieke modellen
In de volgende tabel worden de inspecties van het lagerhuis aangegeven die voor specifieke modellen van
de pomp zijn vereist.
Frame
STi en MTi
Inspectielocaties
De volgende afbeeldingen wijzen naar de te inspecteren delen op het lagerhuis.

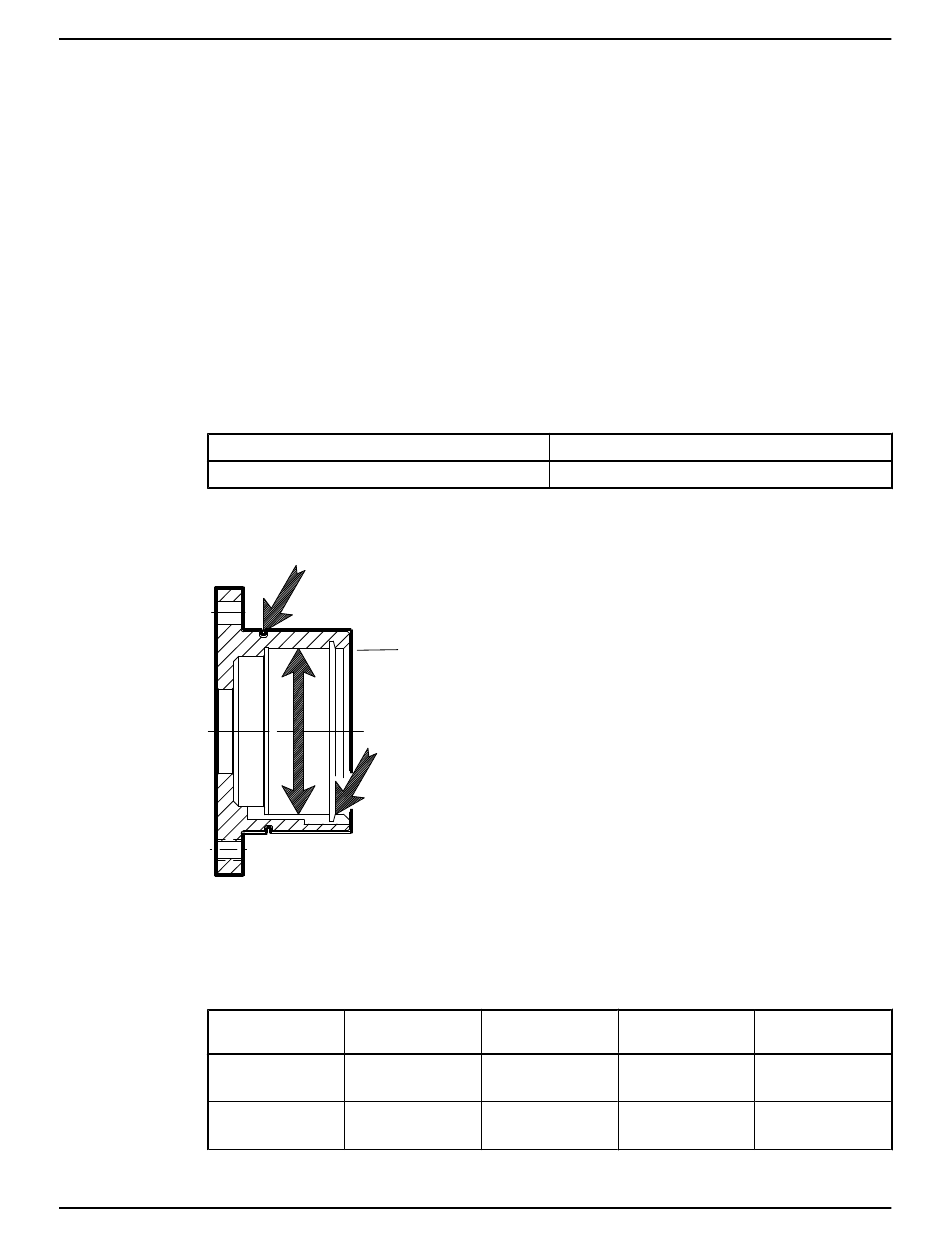

Afbeelding 30: Lagerhuismodellen STi en MTi
Lagerpassingen en toleranties
De volgende tabel verwijst naar de lagerpassingen en toleranties volgens de ABEC I-norm.
Tabel 13: Tabel lagerpassingen en toleranties
As (buitendiameter)
Binnenboord
Vrijslag
82
134
STi inches
MTi inches
(millimeters)
(millimeters)
35,014 (1,3785)
45,014 (1,7722)
35,004 (1,3781)
45,004 (1,7718)
0,025 (0,0010) strak
0,025 (0,0010) strak
0,003 (0,0001) strak
0,003 (0,0001) strak
Model NM 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
Lagerhuis inspecteren
Zorg dat de borgringgroef niet is gescheurd.
LTi inches
(millimeters)
55,016 (2,1660)
55,004 (2,1655)
0,030 (0,0012) strak
0,003 (0,0001) strak
XLT-i, i-17 inches
(millimeters)
65,016 (2,5597)
65,004 (2,5592)
0,030 (0,0012) strak
0,003 (0,0001) strak
