Onderhoud (vervolg)

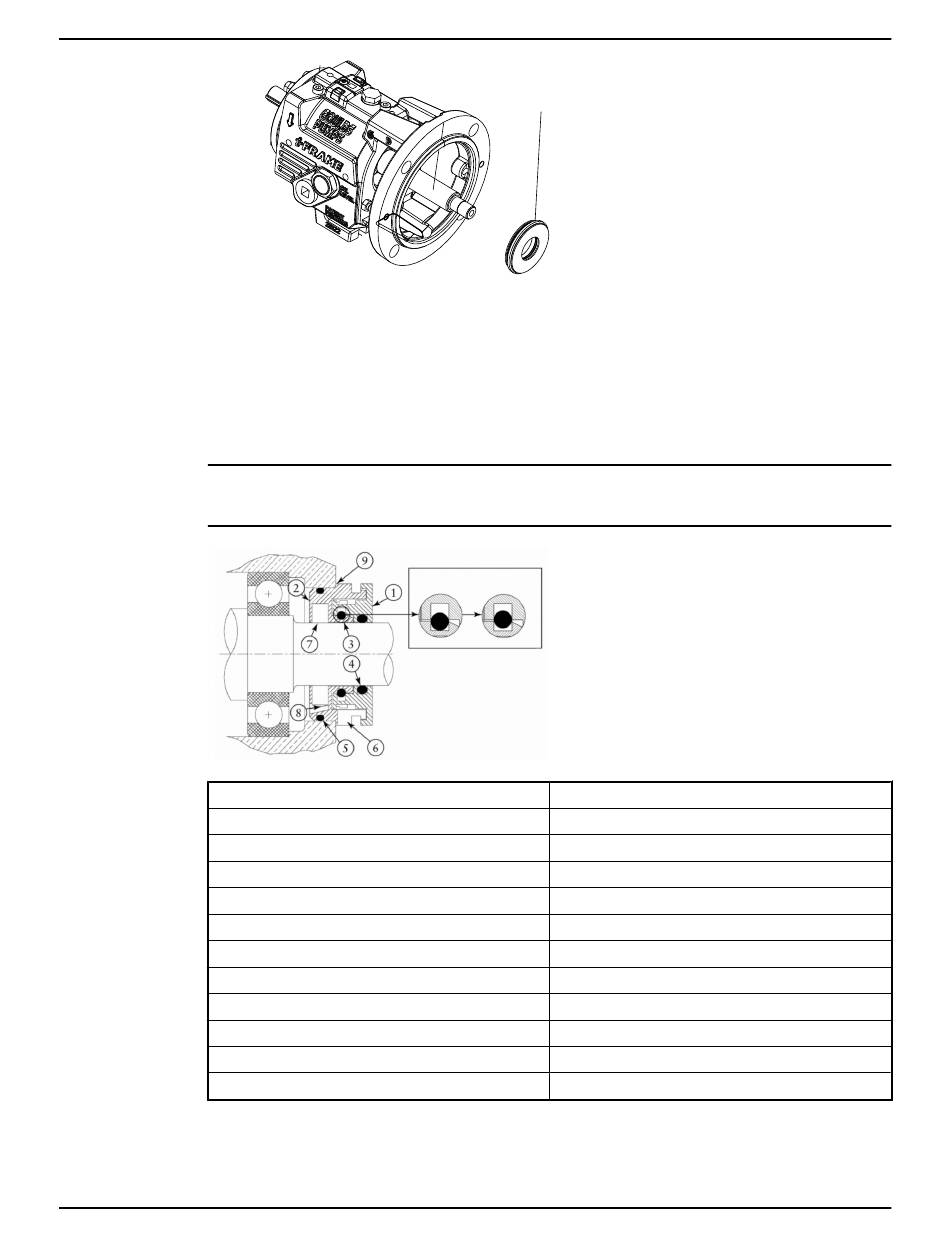

Beschrijving INPRO-labyrint-olieafdichting
Beschrijving
De INPRO VBXX-D labyrint-olieafdichting bestaat uit de rotor (1), de stator (2) en de VBX-ring (3). De
rotor (1) past over de as en wordt op zijn plaats gehouden door een aandrijfring (4) van elastomeer. Deze
aandrijfring zorgt ervoor dat de rotor met de as meedraait en garandeert een positieve, statische afdichting
tegen de as. Omdat er geen contact van metaal op metaal is, is er geen sprake van wrijving of slijtage.
Opmerking: De INPRO VBX bestaat uit één stuk. U moet voor en tijdens de installatie de rotor niet van
de stator verwijderen. Dit kan leiden tot schade aan apparatuur.
A
B
C
1
2
3
4
5
6
7
8
9
INPRO-labyrint-olieafdichting monteren
1.
Wikkel elektrische tape rondom het koppelingsuiteinde van de as om de spiebaan af te dekken.
92
333A
A
B
C
Model NM 3196 i-FRAME Handleiding voor installatie, bediening en onderhoud
VBX O-ringactie
Statisch
Dynamisch
Rotor
Stator
VBX-ring
Rotoraandrijfring
Statorpakking
Uitstotingspoort
D-groef
Smeerterugvoer
Kraaglocatie
