Stappen

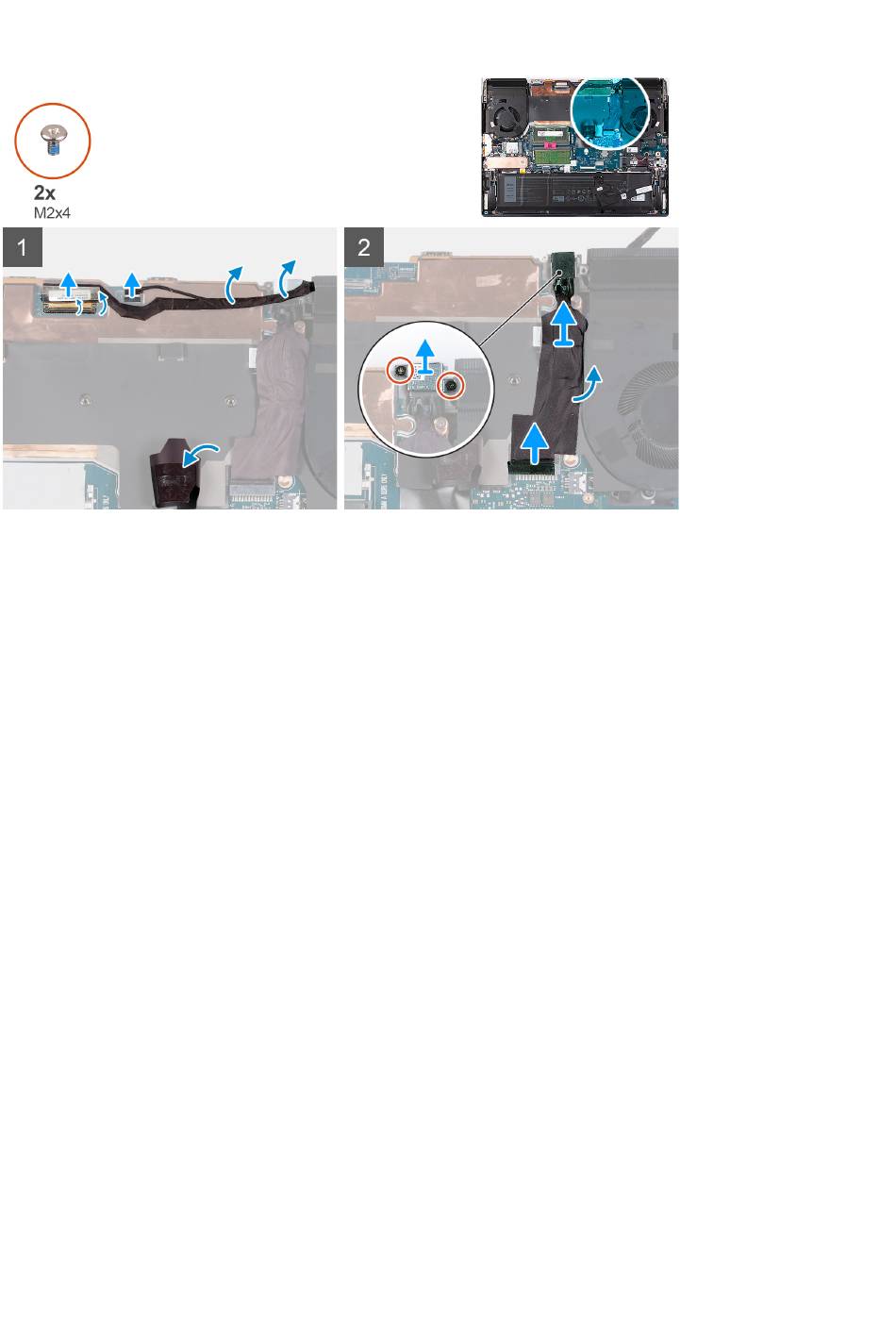

1. Verwijder de tape waarmee de connectorvergrendeling van de beeldschermkabel op de systeemkaart is bevestigd.
2. Open de vergrendeling en koppel de beeldschermkabel los van de systeemkaart.
3. Koppel de Alien Head LED-kabel los van de systeemkaart.
4. Trek de beeldschermkabel los van de systeemkaart en leg deze aan de kant.
5. Til de hoek van de Mylar op die de systeemkaart bedekt.
6. Verwijder de twee schroeven (M2x4) waarmee de beugel van de voedingsadapterpoort aan de palmsteun- en
toetsenbordeenheid wordt bevestigd.
7. Til de beugel van de voedingsadapterpoort van de palmsteun- en toetsenbordeenheid.
8. Trek de kabel van de netstroomadapterpoort los uit het moederbord.
9. Trek de kabel van de voedingsadapterpoort los van de Mylar-tape.
De voedingsadapterpoort plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding(en) geeft/geven de locatie van de voedingsadapterpoort aan en biedt/bieden een visuele weergave van
de installatieprocedure.
