Riemen afstellen
De conditie en de spanning van alle riemen moeten na de
eerste gebruiksdag worden gecontroleerd en vervolgens om
de 200 bedrijfsuren. Haal de laadbak op (indien aanwezig)
en plaats de laadbakbeveiliging op de uitgetrokken
hefcilinder om de bak omhoog te houden.
Riem van wisselstroomdynamo
1. Controleer de spanning door de riem midden tussen de
poelies van de krukas en de wisselstroomdynamo in te
drukken met een kracht van ongeveer 98 N. Een nieuwe
riem moet een speling van 8–13 mm hebben. Een
gebruikte riem moet een speling van 10–14 mm hebben.
Als de speling niet correct is, gaat u verder met de
volgende stap. Indien de speling correct is, gaat u verder
met uw werkzaamheden.
2. Om de riemspanning af te stellen, gaat u als volgt te
werk:
• Draai de (2) montagebouten van de
wisselstroomdynamo los.
1

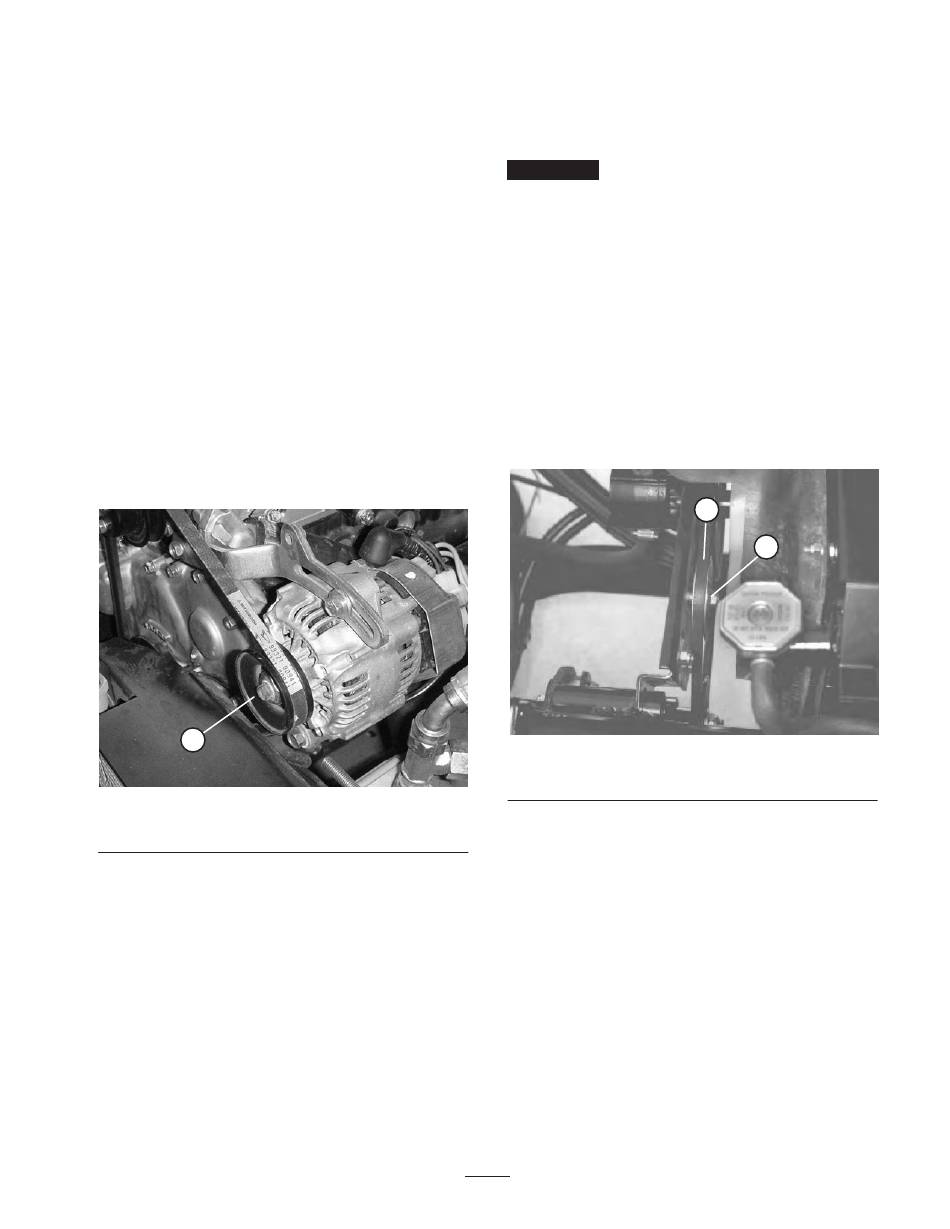

Figuur 51
1. Wisselstroomdynamo
• Draai met een staaf de wisselstroomdynamo totdat de
riem de correcte spanning heeft; zet de montagebouten
daarna vast.
Ventilatorriem
Controleer de riem op slijtage, scheurtjes of verkeerde
spanning.
Belangrijk
Een verkeerde riemspanning kan ertoe
leiden dat het meer moeite kost om het voertuig te besturen.
1. Controleer de spanning door de riem midden tussen de
poelies van de ventilator en de aandrijfas in te drukken
met een kracht van ongeveer 98 N. Een nieuwe riem
moet een speling van 12–15 mm hebben. Een gebruikte
riem moet een speling van 14–17 mm hebben. Als de
speling niet correct is, gaat u verder met de volgende
stap. Indien de speling correct is, gaat u verder met uw
werkzaamheden.
2. Om de riemspanning af te stellen, gaat u als volgt te
werk:
• Maak de montagemoer van de spanpoelie los, verplaats
de poelie om de spanning te vergroten, en draai de moer
weer vast.
Figuur 52
1. Ventilatorriem
47
1
2
2. Spanpoelie
