3. Draai de borgmoer op de afstelnok van de tractie los
(Fig. 56).
1

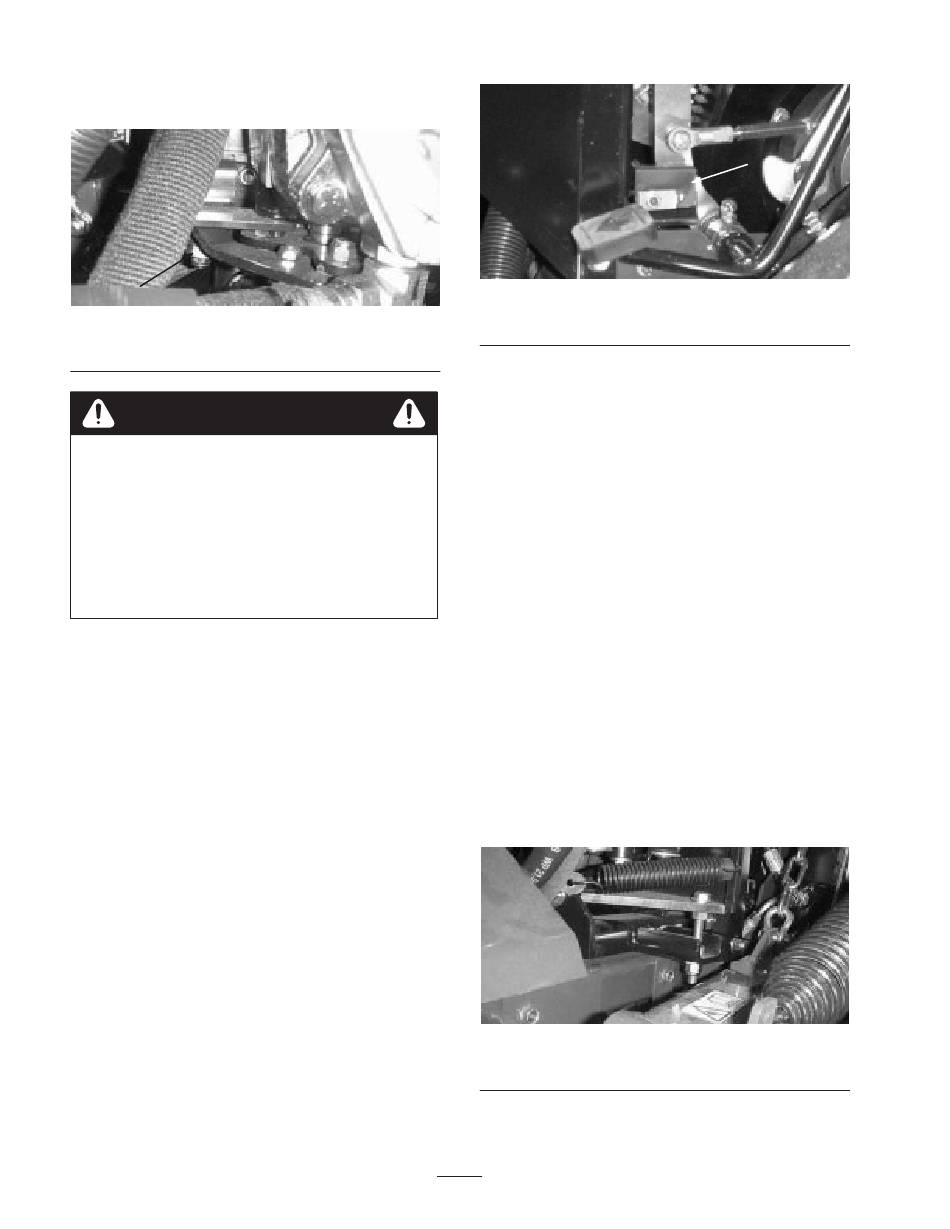

Figuur 56
1. Afstelnok van de tractie
Waarschuwing
De motor moet lopen zodat een laatste afstelling
van de afstelnok van de tractie kan worden
uitgevoerd. Contact met hete of bewegende
onderdelen kan lichamelijk letsel veroorzaken.
Houd gezicht, handen, voeten en andere
lichaamsdelen uit de buurt van de geluiddemper,
andere hete delen van de motor en draaiende
onderdelen.
4. Start de motor en draai de zeskantige moer van de
afstelnok in beide richtingen om de middelste positie
van het bereik van de neutraalstand te bepalen.
5. Draai de borgmoer vast om de afstelling te borgen.
6. Zet de motor af.
7. Haal de steunblokken weg en laat de machine neer op
de grond. Maak een proefrit met de machine om er
zeker van te zijn dat deze niet beweegt als het
tractiepedaal in de neutraalstand staat.
8. Nadat u de pompplaat hebt afgesteld, moet u de
werking van de schakelaar voor de neutraalstand
controleren en deze indien nodig afstellen.
Schakelelaar voor
neutraalstand afstellen
Nadat de pompplaat is afgesteld, moet u de werking van de
schakelaar voor de neutraalstand (Fig. 57) controleren en
deze indien nodig als volgt afstellen:
1. Parkeer de machine op een horizontaal oppervlak en zet
de motor af.
2. Draai de borgmoer los waarmee de stelschroef van de
schakelaar is vastgezet. Draai deze van de schakelaar
totdat de schroefkop vrijkomt van de schakelaar.
Figuur 57
1. Schakelaar voor neutraalstand
3. Stel de positie van de schakelaar af totdat er een circuit
ontstaat als deze in de neutraalstand komt, en dit circuit
wordt onderbroken als het tractiepedaal een slag van
2,5 cm maakt.
4. Draai de borgmoer vast.
De riemen afstellen
Zorg ervoor dat de riemen de juiste spanning hebben zodat
de machine naar behoren kan werken en onnodige slijtage
wordt voorkomen. Controleer de spanning van nieuwe
riemen na 8 bedrijfsuren.
Riem van hydraulische pomp
Een nieuwe riem van een hydraulische pomp moet een
speling van 3 mm hebben als u halverwege op de riem
drukt met een kracht van 67–76 N. Een gebruikte riem
moet een speling van 3 mm hebben als u halverwege op de
riem drukt met een kracht van 49–58 N.
Draai aan de moer op de afstelstang (Fig. 58) tot de riem de
gewenste spanning heeft.
Opmerking: Draai de riem vast om slippen (gieren onder
belasting) te verhelpen, maar draai deze niet te vast.
Figuur 58
1. Afstelstang
42
