1
De voorrol monteren
Geen onderdelen vereist
Procedure
Het maaidek wordt geleverd zonder voorrol. Bevestig de
rol met behulp van de losse onderdelen die meegeleverd
zijn met het maaidek en volg de montage-instructies die
met de rol zijn meegeleverd.
2
Haakschakel, excentrische
schakel of kettingschakel
monteren
Geen onderdelen vereist
Procedure
Voor maaidekken die op een tractie-eenheid met een
serienummer vóór 240000001 worden gemonteerd,
moet de juiste hefschakel worden gemonteerd.
Voor de Greensmaster 3000, 3000-D, 3050, 3100, 3150
en 3150-Q moet de haakschakel (onderdeelnummer
323-6) worden gemonteerd met 2 tapbouten.
Monteer de haakschakel aan de bovenzijde van het
maaidek met behulp van (2) tapbouten. Draai de
tapbouten vast met een torsie van 34-40 Nm (Figuur 3).
Hoeveel-
heid
2
Aan rol monteren
1
Lezen voordat u het maaidek gaat instellen en gebruiken
1
Gebruiken om onderdeelnummers op te zoeken
1
g014745

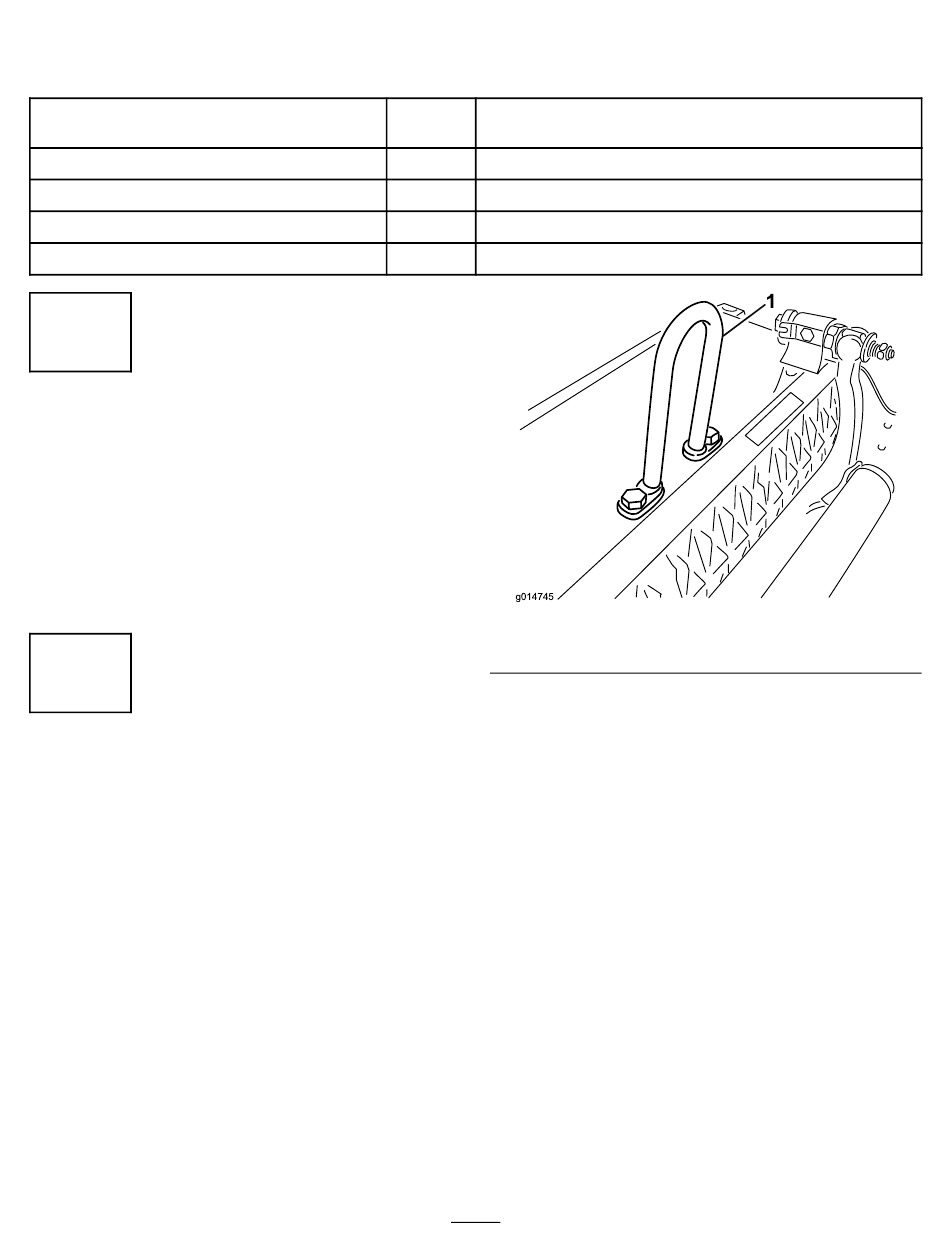

1. Haakschakel
Voor de Greensmaster 3250, 3000-D, 3050, 3100,
3150 en 3150-Q moet de excentrische schakel
(onderdeelnummer 323-6) worden gemonteerd met 2
tapbouten.
Monteer de excentrische schakel (Figuur 4) aan de
bovenzijde van het maaidek met behulp van 2 tapbouten.
Draai de tapbouten vast met een torsie van 34-40 Nm.
De excentrieke hefhaak moet zijn geplaatst met de haak
naar voren.
5
Gebruik
1
Figuur 3
