1. Stelschroef van snijbalk
2. Kantel de machine naar achteren zodat u bij de
snijplaat en de messenkooi kunt komen.
Belangrijk: Zorg ervoor dat de moeren op het
achtereind van de stelschroeven van de snijbalk
niet op het werkvlak rusten (Figuur 6).
3. Steek een lange strook krantenpapier tussen de
messenkooi en de snijplaat aan een uiteinde van
de messenkooi (Figuur 11). Draai de messenkooi
langzaam naar voren en draai de stelschroef van de
snijbalk telkens één klik rechtsom totdat het papier
aan hetzelfde uiteinde van de messenkooi enigszins
wordt vastgeklemd als het vanaf de voorkant
evenwijdig aan de snijplaat wordt ingestoken. U zult
dan een lichte weerstand voelen als u aan het papier
trekt.
Opmerking: Telkens als de stelschroef een
klik rechtsom wordt gedraaid, komt de snijplaat
0,0178 mm dichter bij de messenkooi. Draai de
stelschroeven niet te vast aan.
4. Controleer aan de andere kant van de messenkooi
met behulp van een strook krantenpapier of er licht
contact tussen de snijplaat en de messenkooi is.

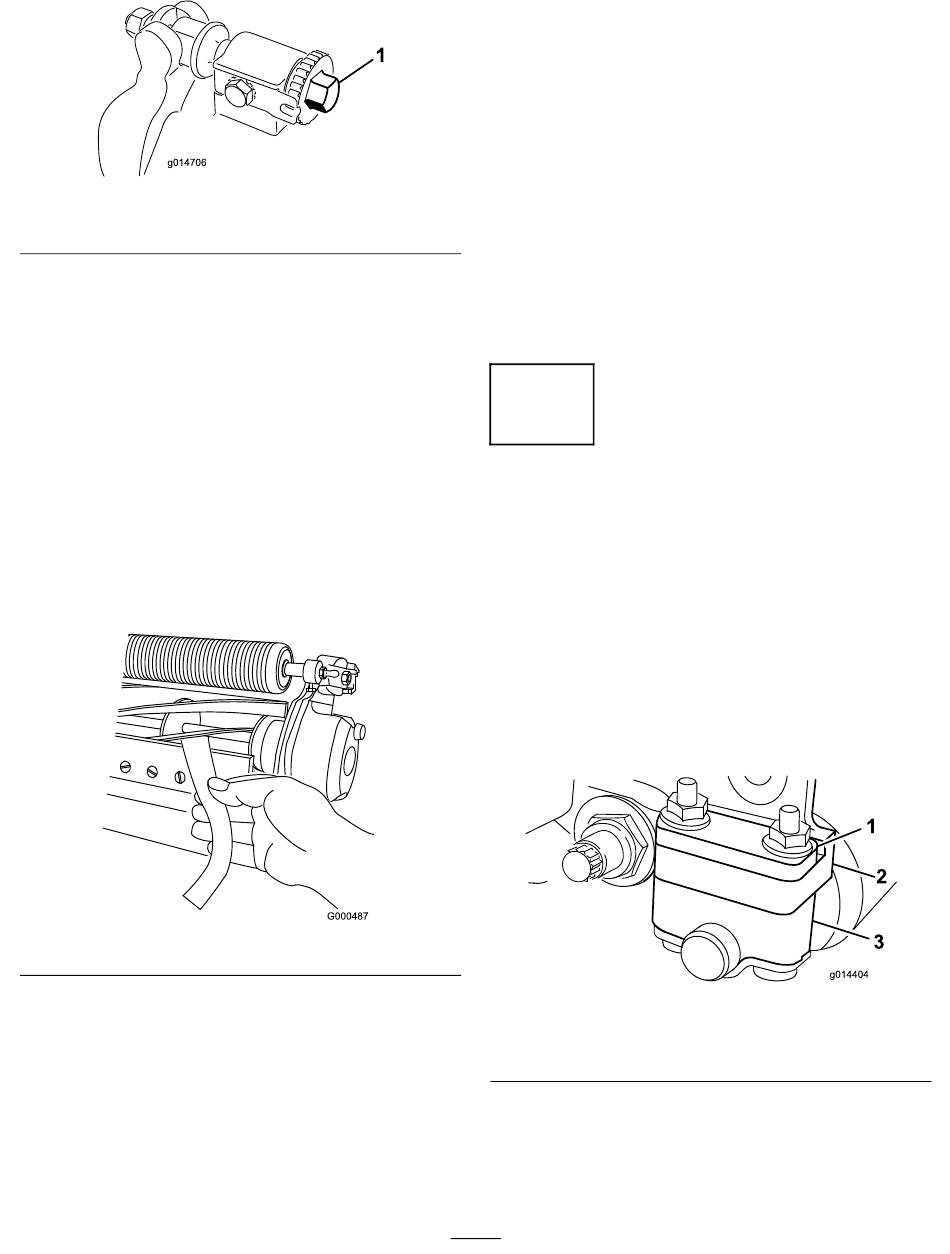

Figuur 10
Figuur 11
Indien nodig moet u het contact tussen de snijplaat
en de messenkooi afstellen.
5. Als de afstelling is voltooid, moet u controleren of
de messenkooi een stuk papier kan vastklemmen
als dit van de voorkant wordt ingestoken en het
papier afsnijdt als dit in een rechte hoek wordt
ingestoken (Figuur 11). Het papier moet kunnen
worden afgesneden bij een zeer gering contact
tussen de snijplaat en de messen van de messenkooi.
Als het contact tussen snijplaat en messenkooi te
zwaar wordt, moet u de messen van het maaidek
wetten of slijpen om de scherpe snijranden te krijgen
die nodig zijn om met grote precisie te kunnen
maaien (zie de Toro-handleiding voor het slijpen van
messenkooien).
6
Achterrol afstellen
Geen onderdelen vereist
Procedure
1. Stel de achterrolbeugels (Figuur 12 of Figuur 13)
in op de lage of hoge stand, afhankelijk van het
gewenste maaihoogtebereik.
Plaats het afstandsstuk boven de montageflens
van de zijplaat (fabrieksinstelling) als de
maaihoogte-instellingen variëren van 1,6 mm tot
6,4 mm (Figuur 12).
1. Afstandsstuk
2. Beugel van rol
Plaats het afstandsstuk onder de montageflens
van de zijplaat (fabrieksinstelling) als de
maaihoogte-instellingen variëren van 3,2 mm tot
25 mm (Figuur 13).
8
Figuur 12
3. Montageflens van zijplaat
