1. Excentrische hefhaak
Op de Greensmaster 3250 is het ook mogelijk om
de kettingschakel (onderdeelnummer) 106-2601,
een montagebeugel (onderdeelnummer 323-6) en 2
tapbouten te gebruiken.

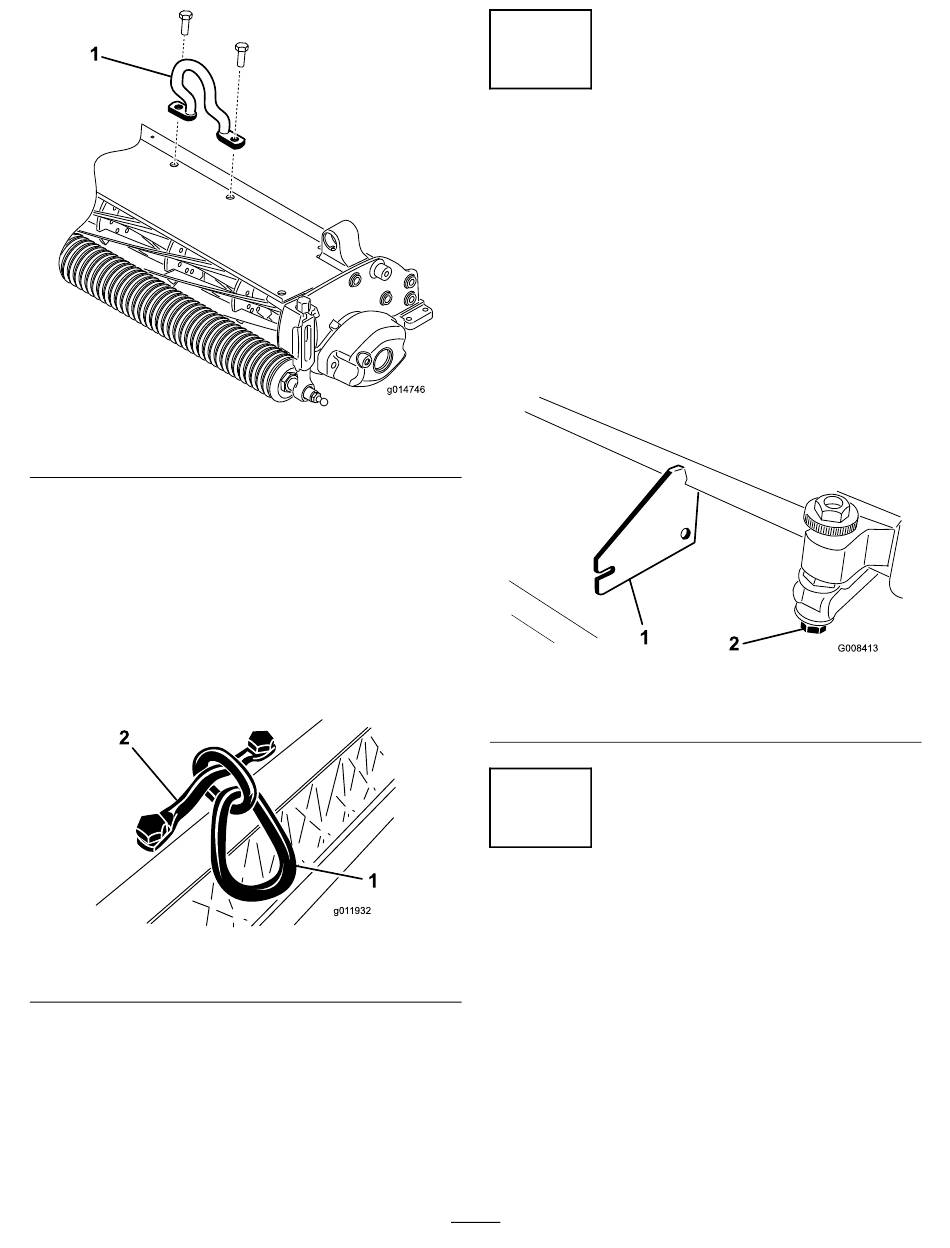

Monteer de kettingschakel aan de bovenzijde van
het maaidek met behulp van de montagebeugel en 2
tapbouten. Draai de tapbouten vast met een torsie van
34-40 Nm. Haak het grote uiteinde van de schakel aan
de ophanging van de tractie-eenheid (Figuur 5).
2
1. Kettingschakel
Figuur 4
1
g011932
Figuur 5
2. Montagebeugel
3
De steun van het maaidek
gebruiken
Geen onderdelen vereist
Procedure
Als het maaidek moet worden gekanteld om bij de
snijplaat/messenkooi te kunnen komen, moet u de
achterkant van het maaidek ondersteunen zodat de
moeren op het achtereind van de stelschroeven van de
snijbalk niet op het werkvlak rusten (Figuur 6).
1. Steun (niet meegeleverd)
4
De contragewichten monteren
Geen onderdelen vereist
Procedure
De maaidekken worden geleverd met het contragewicht
gemonteerd aan de linkerzijde en de motor en
aandrijfkoppeling aan de rechterzijde van het maaidek.
Om het maaidek rechtsvoor te monteren, gaat u als
volgt te werk:
1. Verwijder de 2 tapbouten waarmee het contragewicht
aan het linker uiteinde van het maaidek is
gemonteerd. Verwijder het contragewicht (Figuur 7).
6
Figuur 6
2. Moer van de stelschroef
van de snijplaat (2)
