Opmerking: Als de kracht op de hendel
van de tractiebediening 5,4 kg bedraagt, moet
de gecombineerde kracht op de tractie en de
messenkooi 8,6–10 kg bedragen.

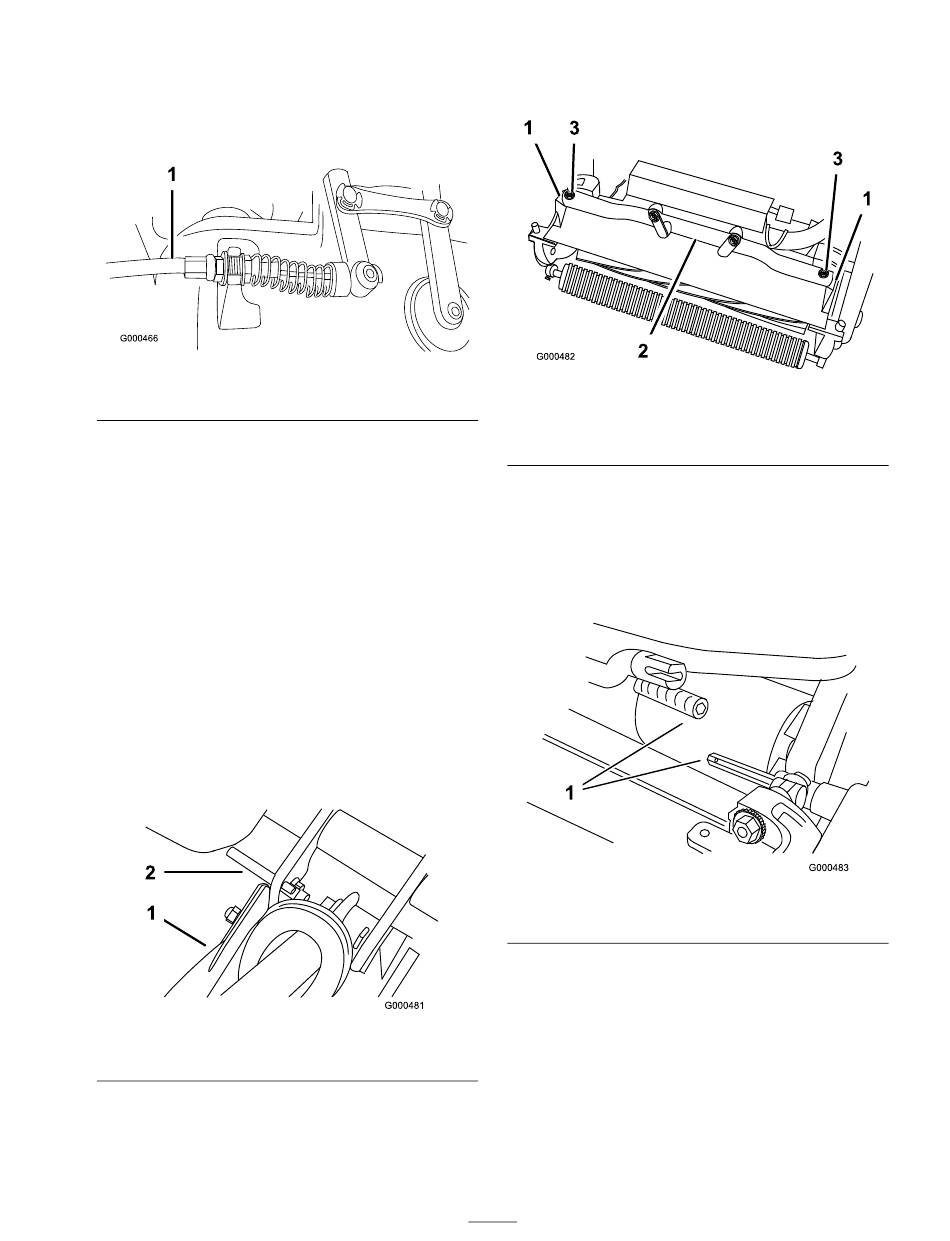

Figuur 43
1. Kabel van de bediening van de messenkooi
3. Draai de voorste contramoer op de kabel vast.
4. Controleer of de bediening werkt.
Onderhoud van maaidek
Maaidek loskoppelen van de
tractie-eenheid
1. Plaats de machine op de trommels op een
horizontaal oppervlak.
2. Trap de kick-standaard omlaag. Steek
een pen met een diameter van 6,4 mm of
een soortgelijk voorwerp in het gat in het
frame boven de bevestigingsbout van de
kick-standaard.(Figuur 44).
Figuur 44
1. Kick-standaard
3. Verwijder de grasmand.
4. Verwijder de bouten (2) los waarmee de
draai-armen van het maaidek zijn bevestigd
2. Pen, 6,4 mm
aan de framebuis van de tractie-eenheid
(Figuur 45).
Figuur 45
1. Draai-armen van maaidek
2. Framebuis van de
tractie-eenheid
5. Draai de draai-armen naar voren (Figuur 45) en
laat de tractie-eenheid rusten op de vastgezette
kick-standaard.
6. Trek het maaidek ongeveer 5,1 cm naar
voren en daarna naar rechts om de
transmissiekoppeling los te maken (Figuur 46).
Figuur 46
1. Transmissiekoppeling
7. Monteer het maaidek in de omgekeerde
volgorde.
Achterrol afstellen
1. Zet de beugels van de achterrol in de laagste
of hoogste stand afhankelijk van de gewenste
maaihoogte. (Figuur 47en Figuur 48).
• Plaats het afstandsstuk boven
de montageflens van de zijplaat
31
3. Bouten
