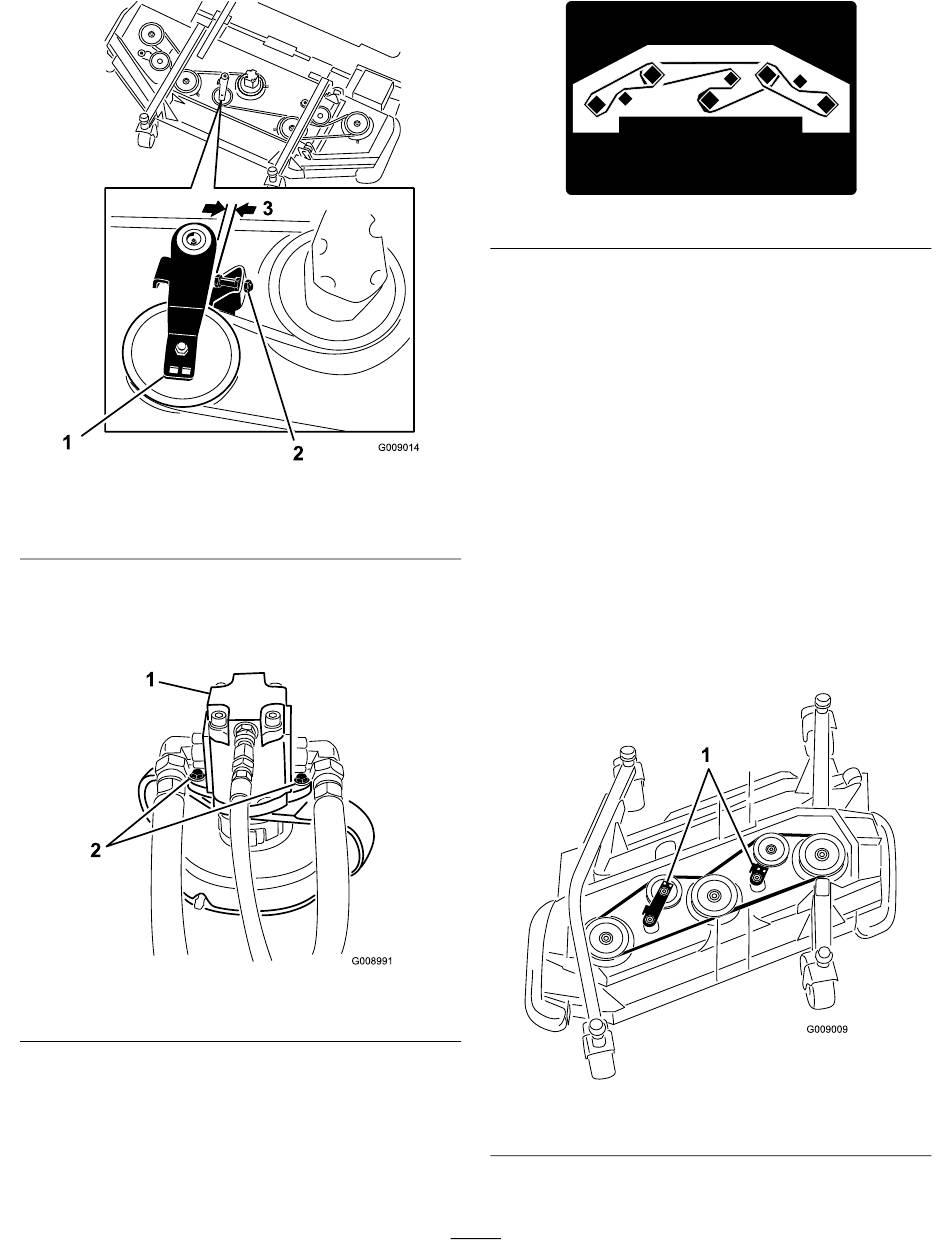

1. Stopschroef
2. Spanpoelie
4. Verwijder de bouten waarmee de hydraulische motor
is bevestigd aan het maaidek (Figuur 81). Haal de
motor uit het maaidek en leg deze boven op het
maaidek.
1. Hydraulische motor
5. Verwijder de oude riem van de aspoelies en de
spanpoelie.
6. Leg de nieuwe riem rond de aspoelies en de
spanpoelie Figuur 82.
Figuur 80
3. 2,5 tot 4,1 mm
Figuur 81
2. Montagebouten
7. Stel de poeliestopschroef in en draai de moeren vast.
Zijmaaidekken
Opmerking: Om de onderste riem te verwijderen,
moet de bovenste riem eerst worden verwijderd.
1. Laat de maaidekken neer tot op de grond. Verwijder
de drijfriemkappen die boven op het maaidek zitten.
Zet de drijfriemkappen weg.
2. Verwijder de bouten waarmee de hydraulische motor
is bevestigd aan het maaidek (Figuur 81). Haal de
motor uit het maaidek en leg deze boven op het
maaidek.
3. Trek de spanpoelie weg van de onderste drijfriem
(Figuur 83) om deze te ontspannen en laat de
drijfriem loskomen van de poelies. Gebruik hiervoor
een onderbrekerstang of soortgelijk gereedschap.
1. Spanpoelies
61
114-0922
Figuur 82
Figuur 83
