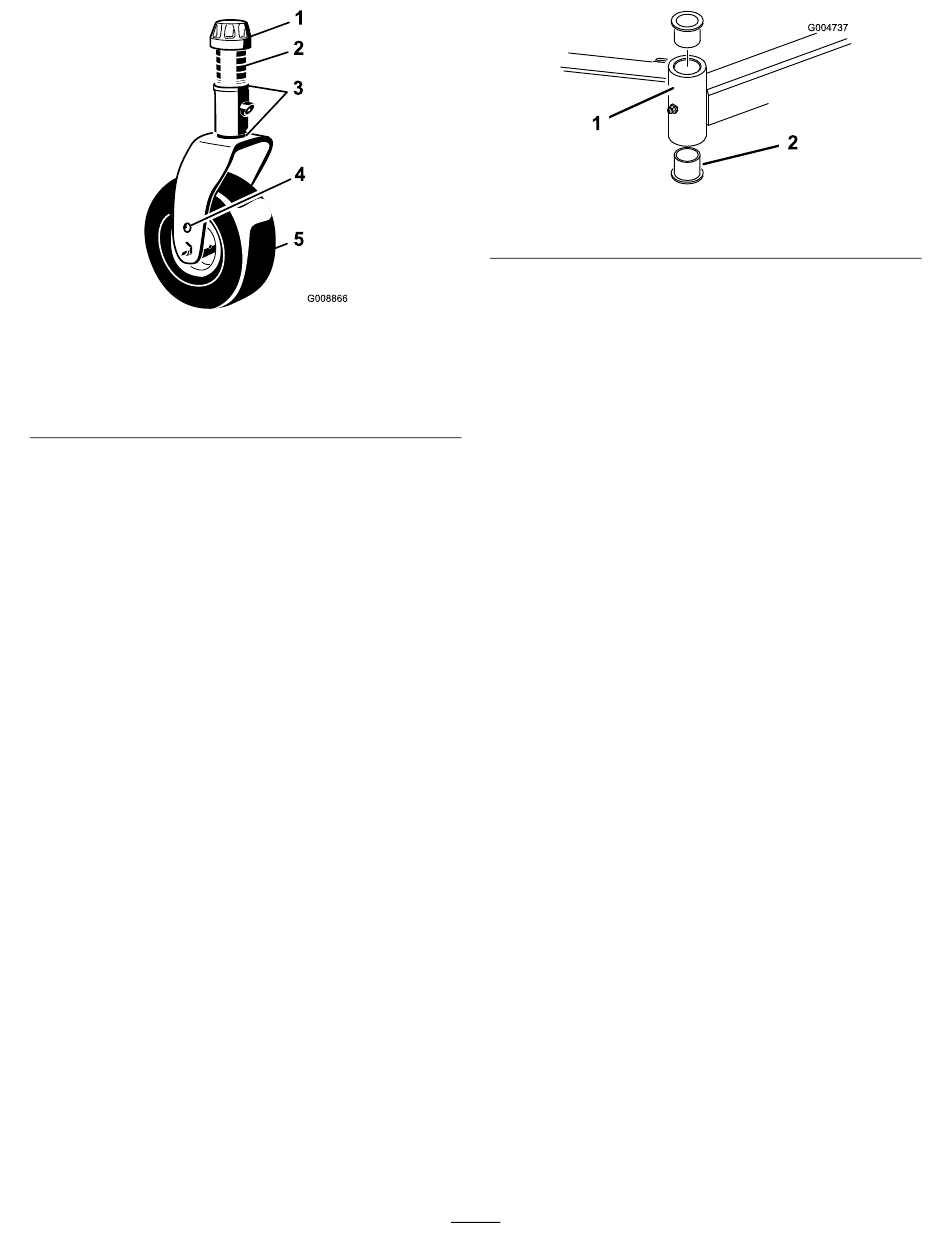

Figuur 96
1. Klemkapje
2. Afstandsstukken
3. Vulstukken
Onderhoud van de
lagerbussen in de
zwenkwielarmen
In de boven- en onderkant van de buis in de
zwenkwielarmen zitten lagerbussen gedrukt. Deze
lagerbussen zullen na vele bedrijfsuren slijten. Om de
lagerbussen te controleren, moet u de zwenkwielvork
naar voren en naar achteren en van links naar rechts
bewegen. Als de zwenkwielas los in de lagerbussen zit,
zijn de lagerbussen versleten en moeten deze worden
vervangen.
1. Breng het maaidek omhoog zodat de wielen
vrijkomen van de grond. Zet het maaidek vast om te
voorkomen dat dit per ongeluk naar beneden valt.
2. Verwijder het klemkapje, (de) afstandsstuk(ken) en
de drukring van de bovenkant van de zwenkwielas.
Opmerking: Registreer de positie van de ringen
en afstandsstukken voor het verwijderen zodat de
schuinstand van het maaidek niet opnieuw hoeft te
worden ingesteld.
3. Trek de zwenkwielas uit de buis waarin deze is
bevestigd. Laat de drukring en afstandsstuk(ken)
onder op de as zitten.
4. Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur 97). Tik ook de andere lagerbus uit de buis.
Reinig de binnenkant van de buizen.
4. Montage-opening
bovenste as
5. Zwenkwiel
1. Buis van zwenkwielarm
5. Smeer vet aan de binnen- en buitenkant van de
nieuwe lagerbussen. Druk de lagerbussen voorzichtig
in de bevestigingsbuis met behulp van een hamer
en een vlakke plaat.
6. Controleer de zwenkwielas op slijtage en vervang
deze in geval van beschadiging.
7. Steek de zwenkwielas door de lagerbussen en
de bevestigingsbuis. Schuif de drukring en
afstandsstuk(ken) op de as. Installeer het klemkapje
op de zwenkwielas om alle onderdelen op hun plaats
te houden.
Onderhoud van zwenkwielen
en lagers
Onderhoudsinterval: Om de 500
bedrijfsuren—Zwenkwielsets
van maaidek controleren.
1. Verwijder de borgmoer van de bout waarmee de
zwenkwielset is bevestigd in de zwenkwielvork
(Figuur 98) of in de draaiarm van het zwenkwiel. Pak
het zwenkwiel vast en schuif de bout uit de vork of
draaiarm.
68
Figuur 97
2. Lagerbussen
