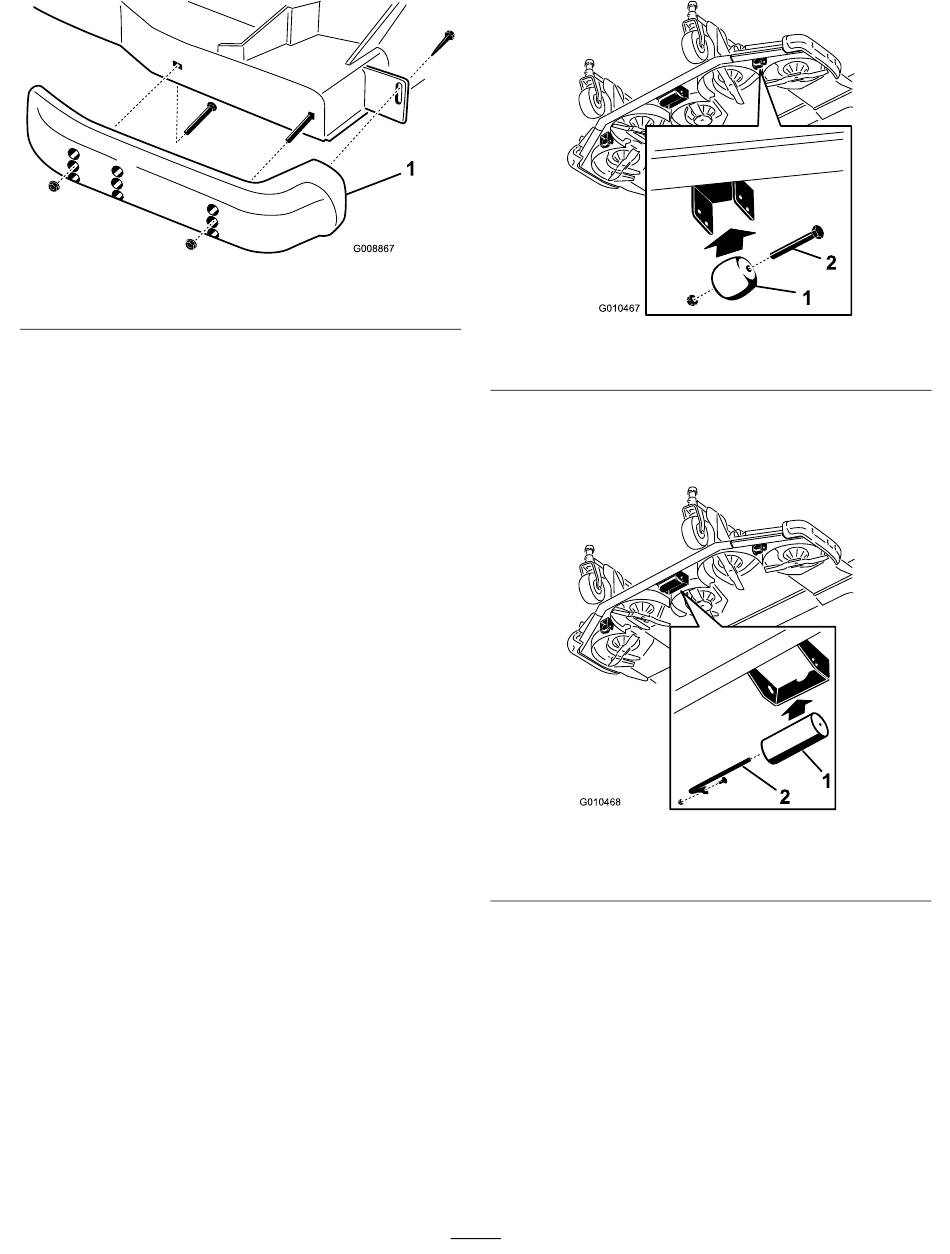

Figuur 29
1. Glijder
2. Verwijder de flensbout en de moeren van elke glijder
(Figuur 29).
3. Zet de glijders in de gewenste stand en zet ze vast
met de flensbouten en de moeren.
Opmerking: Gebruik uitsluitend de bovenste of
middelste openingen om de glijders af te stellen. De
onderste openingen worden gebruikt als de glijders
op een maaidek worden omgewisseld, waarbij zij
de bovenste openingen op de andere kant van het
maaidek worden.
4. Draai de schroef op de voorkant van elke glijder
vast met een torsie van 9 tot 11 Nm.
Antiscalpeerrollen afstellen
De glijders moeten in de laagste stand worden
gemonteerd als de machine wordt gebruikt bij een
maaihoogte van meer dan 64 mm, en in de hoogste
stand als de machine wordt gebruikt bij een maaistand
van minder dan 64 mm.
De rol instellen
1. Verwijder de schroef en de moer waarmee de
rolschacht vastzit aan de maaidekbeugel (Figuur 30).
1. Maatwiel
2. Schuif de schacht uit de onderste beugelopeningen,
lijn de rol uit met de bovenste openingen en
installeer de schacht (Figuur 31).
1. Rol
3. Installeer de schroef en moer om vast te zetten.
De maatwielen instellen
1. Verwijder de bout en de moer waarmee het maatwiel
is bevestigd aan de beugels van het maaidek
(Figuur 30).
2. Houd de rol en het afstandsstuk recht voor de
bovenste openingen in de beugels en zet deze vast
met de bout en de moer.
35
Figuur 30
2. Schroef en moer
Figuur 31
2. Rolschacht, schroef en
moer
