De voeding aansluiten
Sluit de voeding aan op de POWER 7-pens inplugbare
schroefaansluitklem aan de bovenkant van de behuizing. Zie
Tabel 7.3 voor een compleet aansluitschema.

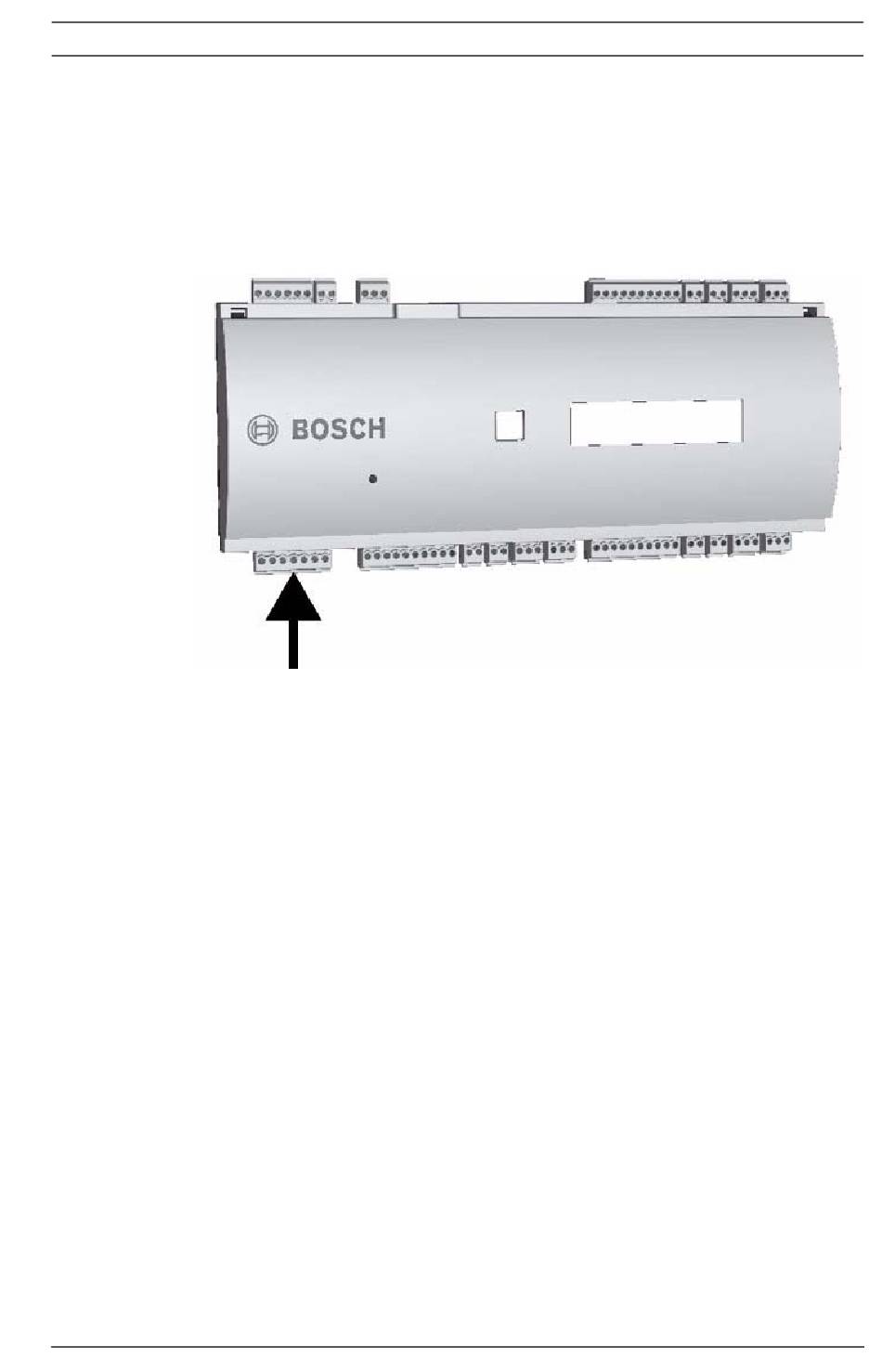

Afbeelding 5.7 Locatie van de voedingsaansluitklem
Sluit een externe voeding (10 -30 VDC) voor het AMC2 apparaat
aan op pin 1 (plus) en pin 3 (min) van de inplugbare
schroefklem.
Als u een ononderbreekbare voeding (UPS) gebruikt, is de
relaisuitgang voor stroom-goed-signalen van de UPS
aangesloten op de volgende pennen:
–
–
–
Anders moeten deze pennen worden kortgesloten.
Bosch Sicherheitssysteme GmbH
pen 4 en 7 voor "voeding in orde" AC-voeding
pen 5 en 7 voor "voeding in orde" batterijvoeding
pen 6 en 7 voor "voeding in orde" DC-voeding
Installatiehandleiding
Installeren | nl
