50
nl | Installeren

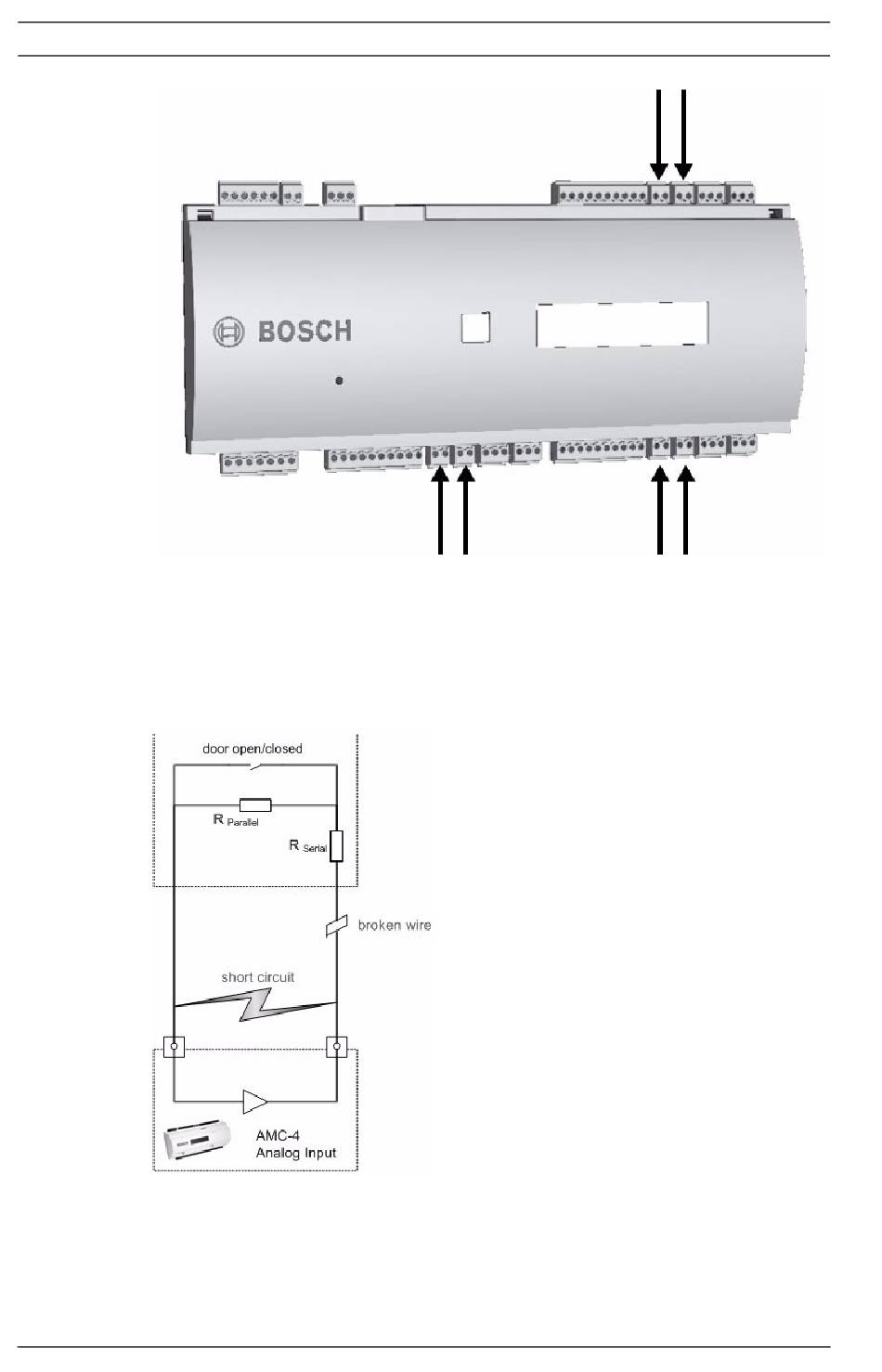

Afbeelding 5.23 Locatie van de analoge-ingangsaansluitklemmen
De AMC2 detecteert ook onderbroken en kortgesloten draden
en kan een alarm genereren als een van de betrokken apparaten
wordt aangesloten.
RS en RP.
Om de vier statussen te detecteren, mag het voltage in de
verbindingskabel niet boven speciale waarden uitkomen. De
| V 1.2 | 2008.12
1. Deur open: R
2. Deur gesloten: R
3. Open kring: R
4. Kortsluiting: R
De weerstandwaardes kunnen
variëren en hangen af van het
gebruikte sluitingssysteem.
Het uitbreidingspakket bevat
weerstanden van 2,2 k?, die
kunnen worden gebruikt voor het
vervangen van de weerstanden
Installatiehandleiding
AMC2 DCUA
+ R
S
P
S
= ?
+ R
S
P
+ R
= 0
S
P
Bosch Sicherheitssysteme GmbH
