7
kabeldoorvoer
(voedingskabels P4, P5 en
P6)
9
voedingsstekker (P8) voor
bovenste vaste schijf
11 SATA-gegevenskabel
optisch station
13 kabeldoorvoer
(voedingskabels P4, P5 en
P6)
15 voedingsstekker P4

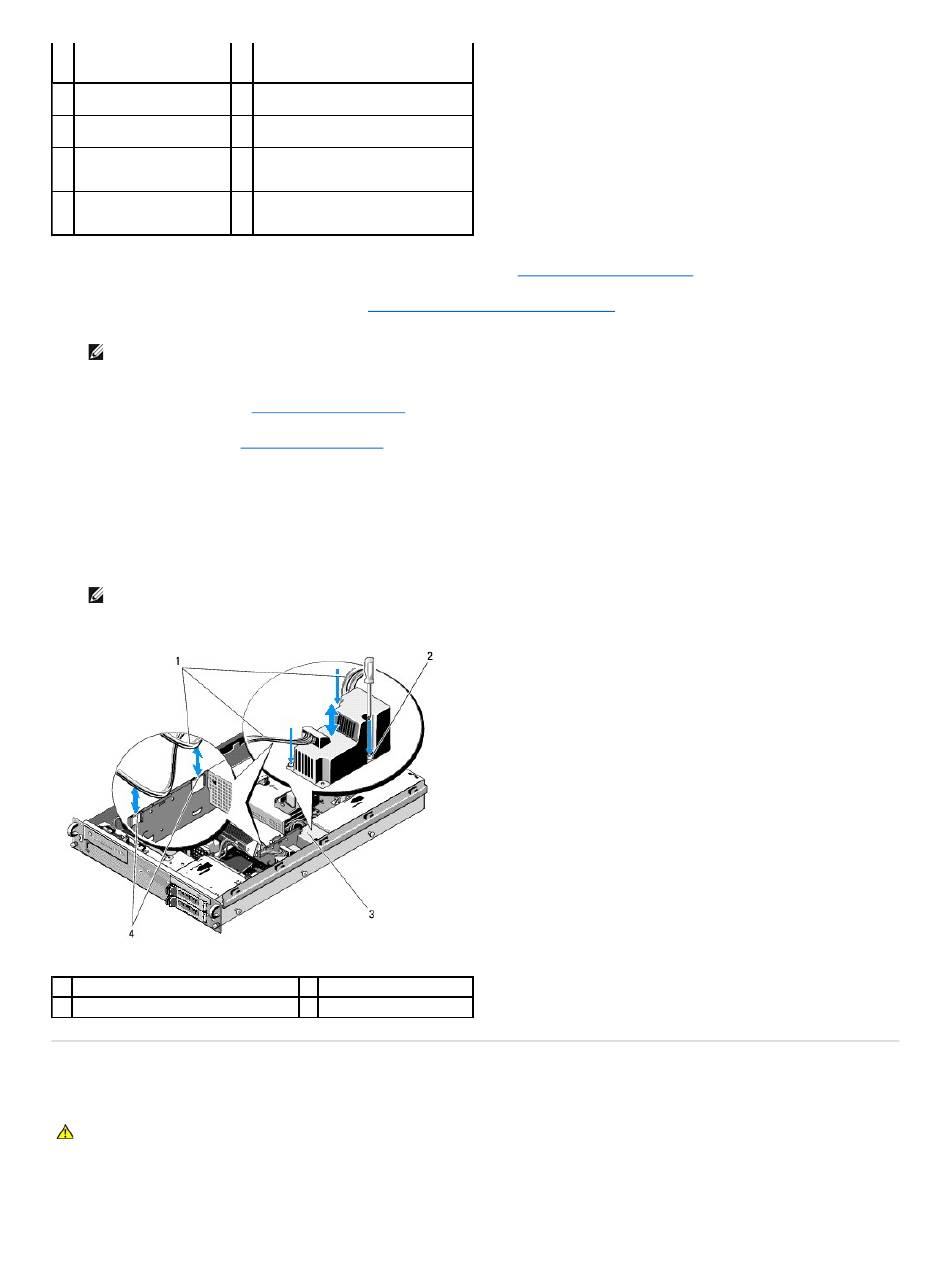

4. Maak de voeding los en schuif die gedeeltelijk uit het voedingscompartiment (zie
5. Verwijder beide kooien voor uitbreidingskaarten (zie
label "P5" en P6" losmaakt van de uitbreidingskaarten die in de kooien zijn geïnstalleerd.
OPMERKING:
Als de voedingskabels P5 en P6 niet met een uitbreidingskaart zijn verbonden, maak ze dan los van de opslag aan de zijkant van
de behuizing.
6. Verwijder de middensteun (zie
7. Verwijder de koelmantel (zie
8. Maak de voedingsstekkers met de labels "P1," "P2," "P3" en "P4" los van het moederbord.
9. Draai de drie borgschroeven los waarmee de eenheid voor stroomdistributie aan de bodem van de behuizing is bevestigd.
10. Haal de voedingskabels uit de kabelklemmen, kabelgoten en kabeldoorvoeren van het chassis terwijl u de eenheid voor stroomdistributie uit de
behuizing tilt. Geleid daarbij de voedingskabels die met de eenheid meekomen.
OPMERKING:
Elke doorvoer is uitgerust met een scharnierende arm waarmee de doorvoer kan worden geopend en gesloten.
1
voedingskabels
3
eenheid voor stroomdistributie
De eenheid voor stroomdistributie terugplaatsen
WAARSCHUWING:
Alleen opgeleide onderhoudsmonteurs zijn bevoegd de computerkap te verwijderen en met de componenten in de computer te
werken. Lees de veiligheidsinstructies die bij de computer zijn geleverd alvorens aan de computer te werken. Raadpleeg voor meer informatie
over beste praktijken op het gebied van veiligheid onze website over de naleving van wet-en regelgeving op
www.dell.com/regulatory_compliance.
1. Laat de eenheid voor stroomdistributie zakken op de schroefaansluitingen in de bodem van de behuizing en draai de drie borgschroeven vast.
8
voedingsstekker (P7) voor onderste
vaste schijf
10 voedingsstekker (P9) voor optisch
station
12 kabelklem (voedingskabels P4, P5 en
P6)
14 kabelklem (voedingskabels P4, P5 en
P6)
16 opbergruimte voor voedingskabels P5
en P6 (wanneer deze niet worden
gebruikt)
Een kooi voor uitbreidingskaarten
De middensteun
verwijderen).
De koelmantel
verwijderen).
2
borgschroeven (3)
4
kabeldoorvoeren (2)
De voedingseenheid
verwijderen).
verwijderen). Let er daarbij op dat u de voedingstekkers met het
