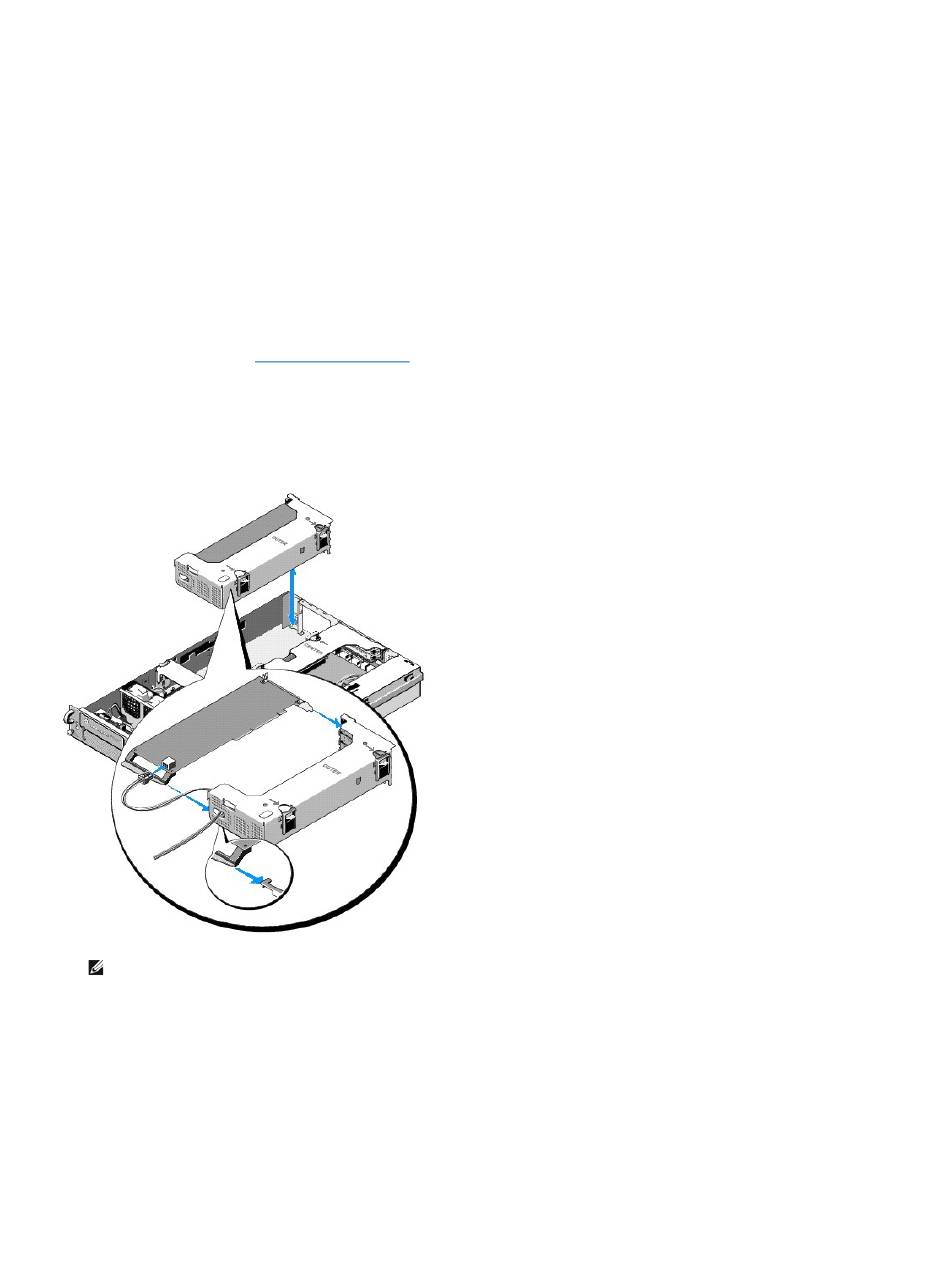

2. Sluit de voedingskabels van de vaste schijven weer aan op de voedingskabelaansluiting P8 (vaste schijf in bovenste compartiment) en aansluiting P7
(vaste schijf in onderste compartiment).
3. Sluit de voedingskabelstekker P9 weer aan op de achterzijde van het optisch station.
4. Berg de connectors P7 en P8 en de bijbehorende kabels weer op in de ruimte tussen de eenheid voor stroomdistributie en de achterzijde van de vaste
schijven.
5. Leid de voedingskabels voor de aansluitingen P1, P2 en P3 door de kabeldoorvoer naast de eenheid voor stroomdistributie.
6. Zet de voedingskabel voor aansluiting P1 weer vast in de kabelklem naast het voedingscompartiment.
7. Leid de voedingskabels voor de aansluitingen P4, P5 en P6 weer door:
De resterende kabeldoorvoer
l
De kabelgoot langs de vier ventilatoren, op de bodem van de behuizing
l
De kabelklemmen op de behuizing aan beide einden van de kabeldoorvoer.
l
8. Plaats de koelmantel terug (zie
9. Sluit de voedingskabels met de labels "P1," "P2," "P3" en "P4" weer aan op het moederbord.
10. Leid de stekkers P5 en P6, als die worden gebruikt, door de openingen voor kabeldoorvoer in de buitenste kooi voor uitbreidingskaarten en sluit de
kabels weer aan op de uitbreidingskaarten.
OPMERKING:
Als de voedingskabels P5 en P6 niet worden gebruikt, bergt u die op in de goot aan de zijkant van de behuizing. Zo zitten ze niet in
de weg van de buitenste kooi voor uitbreidingskaarten en de middensteun.
De koelmantel
terugplaatsen).
