VACON · 42
H

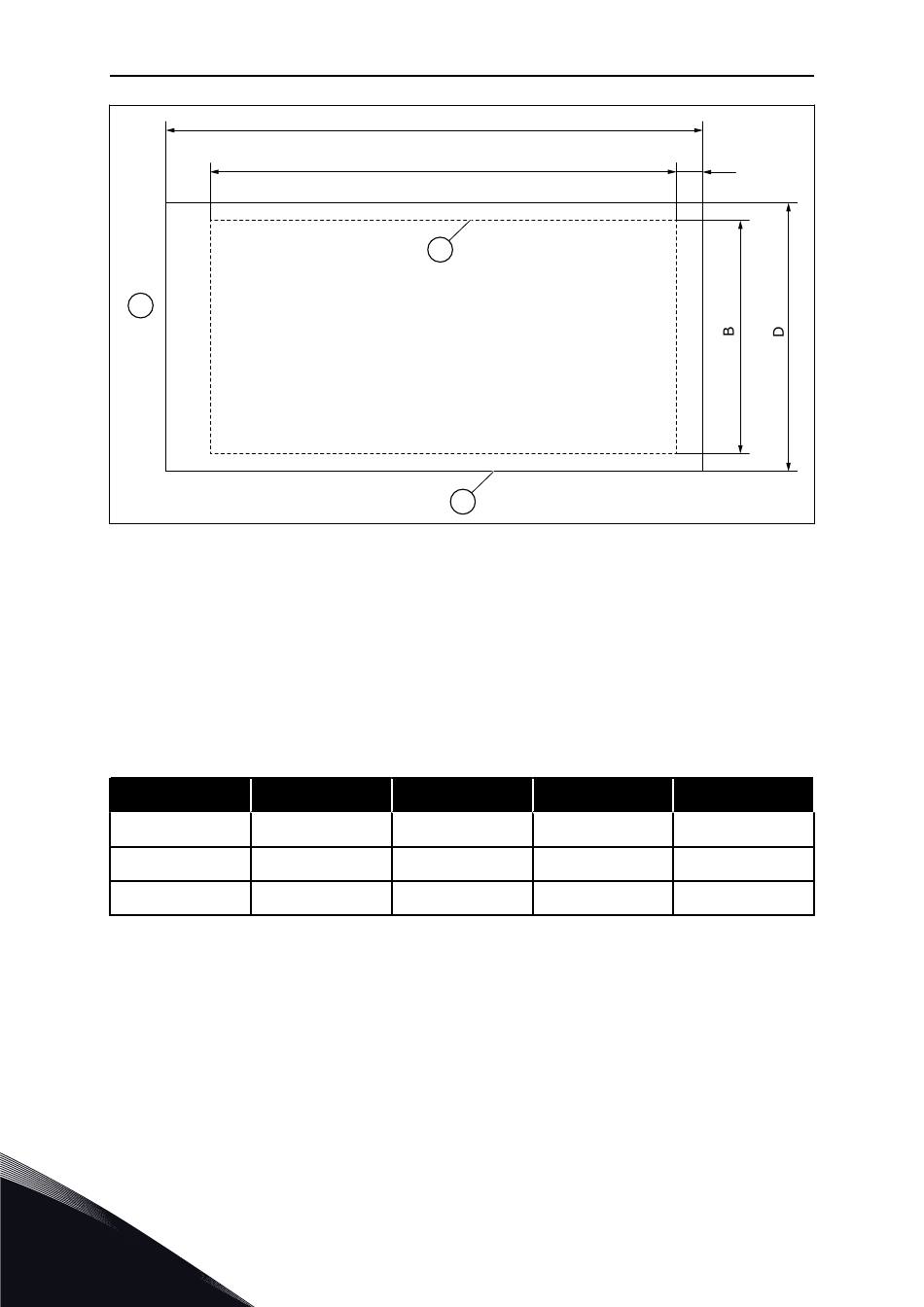

Afb. 20: Afmetingen van opening en frequentieregelaaromtrek met flens
A. Hoogte van de opening voor
wartelplaatmontage
B. Breedte van de opening
C. Hoogte van de frequentieregelaar
D. Breedte van de frequentieregelaar
E. Afstand tussen onderzijde
frequentieregelaar en onderzijde
opening
Tabel 9: Afmetingen van de frequentieregelaar
Behuizingsgrootte
MR8
MR9
MR10
5
C
A
F
G
C [mm]
D [mm]
898
359
1060
550
1110
576
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
F. Omtrek van de opening
G. Omtrek van de frequentieregelaar
H. Bovenzijde van de frequentieregelaar
C [inch]
35,4
41,7
43,7
INSTALLATIE IN KAST
E
D [inch]
14,1
21,7
22,7
