* Tegenkoppel is vereist.

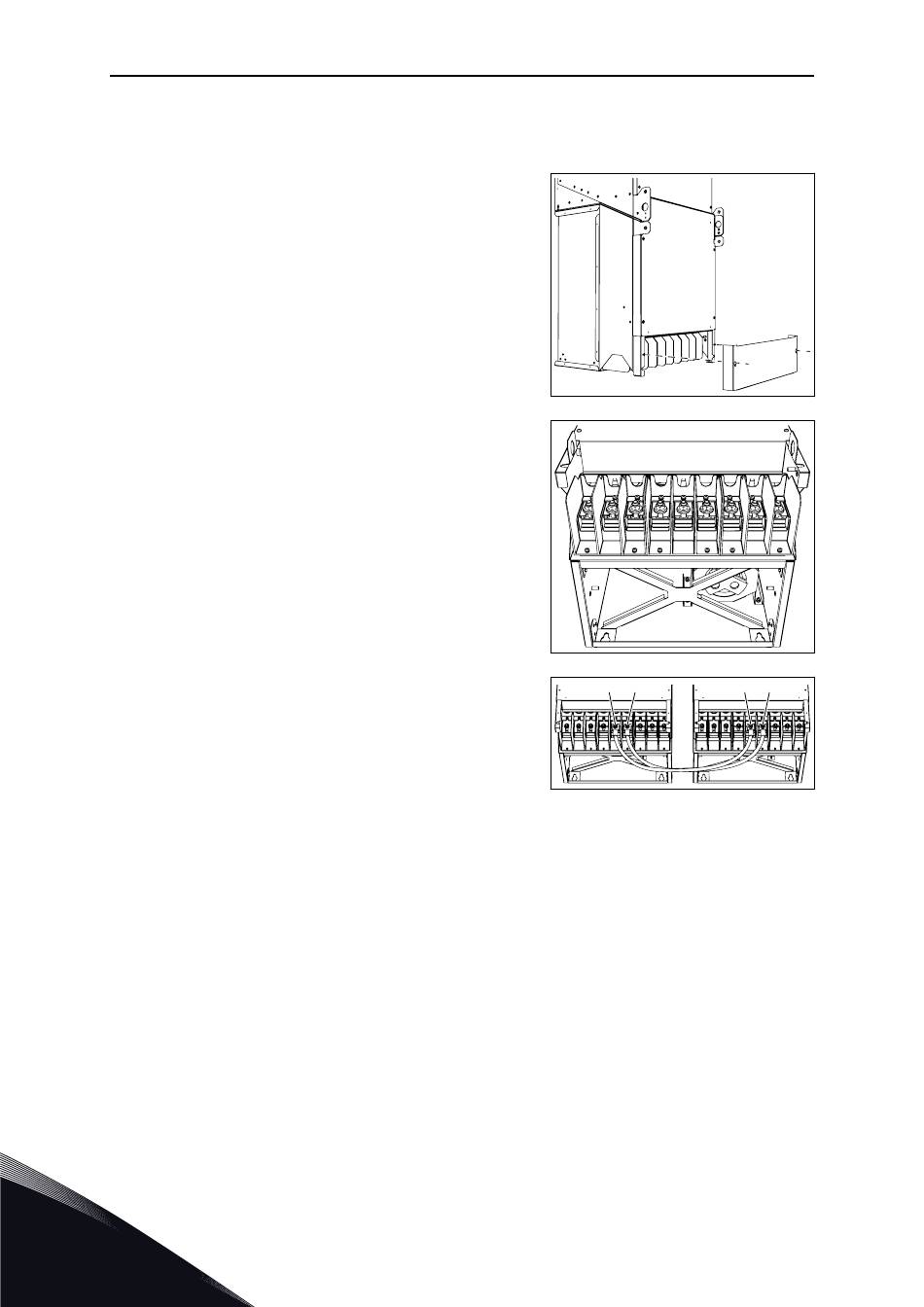

KABELINSTALLATIE MET OPTIEMODULE
1
Draai de schroeven van de klemafdekking los en
verwijder de afdekking.
2
Lokaliseer de motorkabelklemmen.
3
Sluit bij MR12 de DC-klemmen van de 2
vermogenseenheden aan met de DC-
tussenkringkabel. Sluit de DC+-klemmen samen
aan en de DC-klemmen ook.
De DC-tussenkringkabel wordt meegeleverd.
6
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
VOEDINGSKABELS
U/
V/
DC+
L1 L2 L3
R-
DC-
R+
T1
T2
DC+ DC-
DC+ DC-
W/
T3
