VACON · 76
5

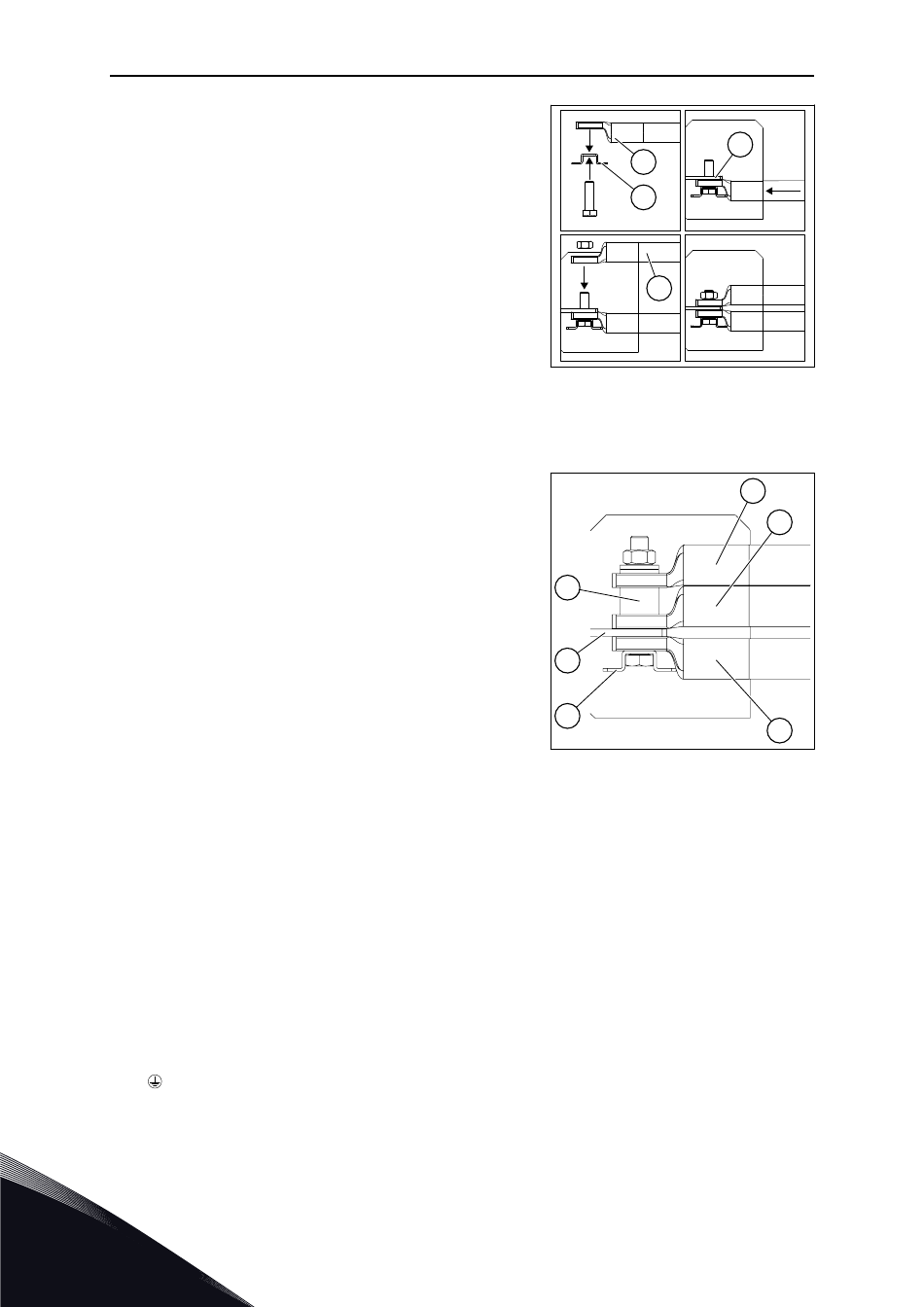

Als u meer kabels op dezelfde connector aansluit,
plaatst u de kabelschoenen op elkaar.
De afbeeldingen tonen de aansluiting in MR10
•
en MR12.
De bouthouder van de connector houdt de bout
•
in positie wanneer u de moer draait.
6
Voor EMC-aarding legt u de afscherming van alle 3
motorkabels bloot en maakt u een verbinding van
360 graden tussen de kabel en de aardingsbeugel
voor de kabelafscherming.
7
Bevestig eerst de klemafdekking en vervolgens de
afdekking van de optiemodule.
8
Zorg ervoor dat u de aardleiding aansluit op de
motor en op de klemmen die zijn gemarkeerd met
.
6
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
VOEDINGSKABELS
B
A
1.
D
3.
A. Bouthouder van de connector
B. Eerste kabelschoen
C. Connector
D. Tweede kabelschoen
E
C
A
A. Bouthouder van de connector
B. Eerste kabelschoen
C. Connector
D. Tweede kabelschoen
E. Verbindingsmof
F. Derde kabelschoen
C
2.
4.
F
D
B
