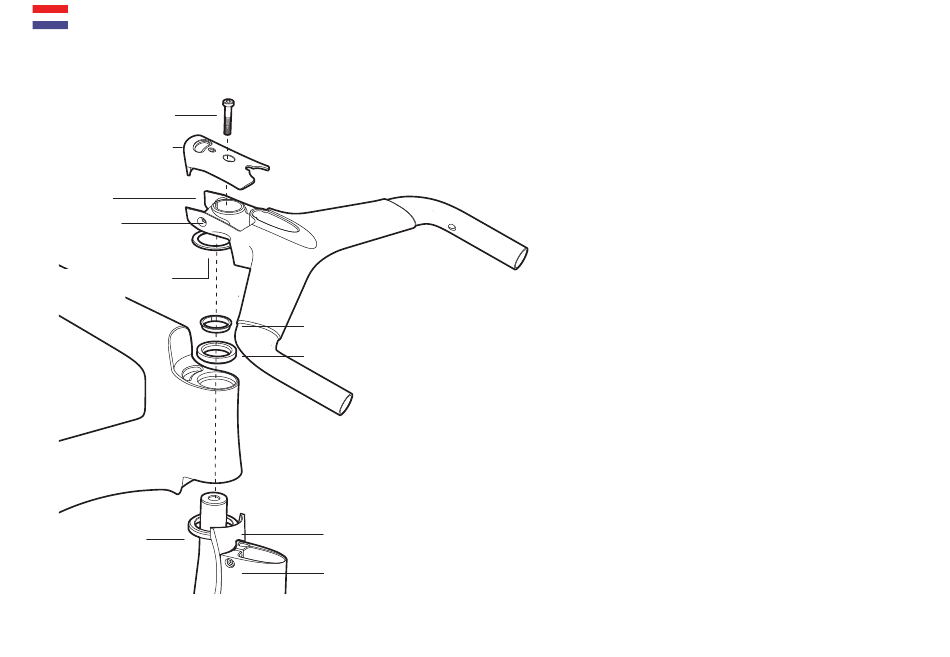

MONTAGE VAN DE VORK
Voorgespannen
bevestigingsschroef
M6 x 30 mm
Voorgespannen stang
bovendop (STC-HB11)
Basisstang
(HB-HB11)
Borgschroef
basisstang
Lagerafdichtingsring
(bevestigd aan
basisstang)
1 3/8"
onderlager
13
Compressiering
1" bovenlager
Vorkrotatie-
Stop
Borgschroef
vork
OPMERKING: Deze afbeelding is slechts
bedoeld als voorbeeld voor montage. Bij de
uiteindelijke montage zijn alle slangen en
kabels aanwezig.
1.
Controleer de basisstang en componenten van het balhoofd
om er zeker van te zijn dat er geen scherpe of ruwe randen
zijn die kunnen snijden in de stuurbuis of deze kunnen
beschadigen. Als er sprake is van ruwe randen, laat de
onderdelen dan repareren (scherpe randen verwijderen) of
vervang ze voordat u verder gaat.
2. Duw de licht gesmeerde bovenste en onderste
balhoofdlagers in het frame en steek de vork in de
hoofdbuis.
3. Schuif de compressiering op het stuur, en daarna
naar beneden, totdat ze helemaal in de bovenzijde
van het bovenste balhoofdlager steekt. De spleet in
de compressiering moet gericht zijn naar de linker- of
rechterkant van het stuur – nooit naar de voor- of achterkant.
4. Reinig de afdichtingshouder van de basisstang met
isopropylalcohol, en bevestig de afdichtingsring aan de
basisstang.
5. Schuif de basisstang in de afgebeelde richting op het
vorkstuur. Let op, de basisstang moet zowel in het
vorkstuur als het externe stuur grijpen. Gebruik geen vet
op het vorkstuur. Het gebruik van Tacx Carbon Assembly
Compound™ of gelijkaardige frictiepasta wordt aanbevolen
om de stang te bevestigen.
6. Smeer lichtjes de schroefdraden van de voorgespannen
bevestigingsschroef.
