AEROBARBUIS
OPMERKING: Deze afbeelding is slechts
bedoeld als voorbeeld voor montage. Bij de
uiteindelijke montage zijn alle slangen en
kabels aanwezig.

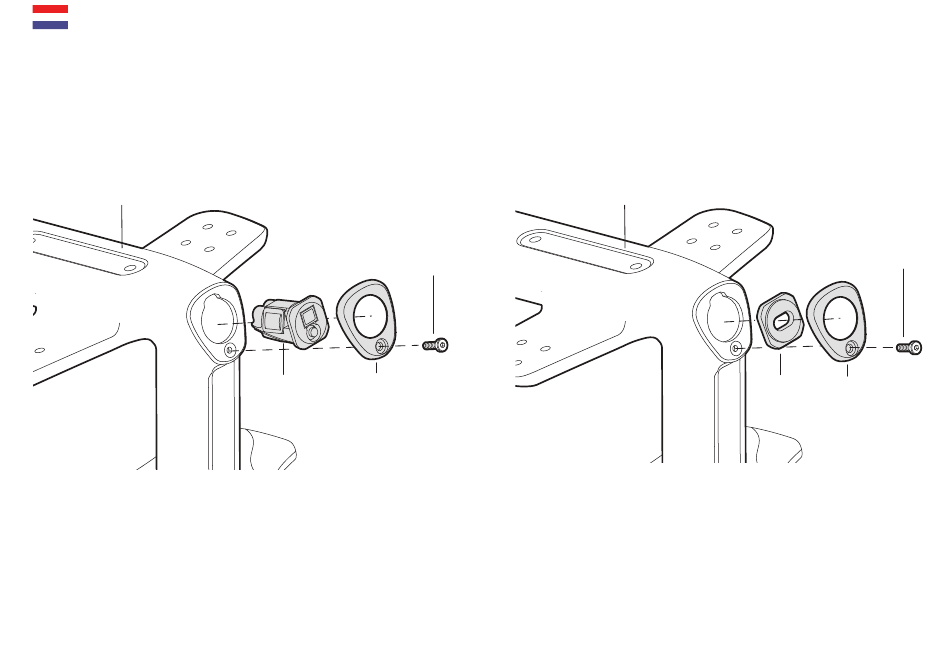

EX11 Aerobarbuis
(HBP-EX11-RISER)
Shimano Di2: Installeer aansluiting A en
bevestigingsplaat. Draai M3 x 10 mm schroef
aan tot 1-2 Nm.
15
M3 x 12 mm
Bevestigingsschroef
Aansluiting A
Bevestigings-
EW-RS910
Plaat
EX11 Aerobarbuis
(HBP-EX11-RISER)
Mechanische & SRAM eTap: Installeer achterste plug
en bevestigingsplaat. Draai M3 x 10 mm schroef aan
tot 1-2 Nm.
M3 x 12 mm
Bevestigingsschroef
Achterste
Bevestigings-
plug
Plaat
