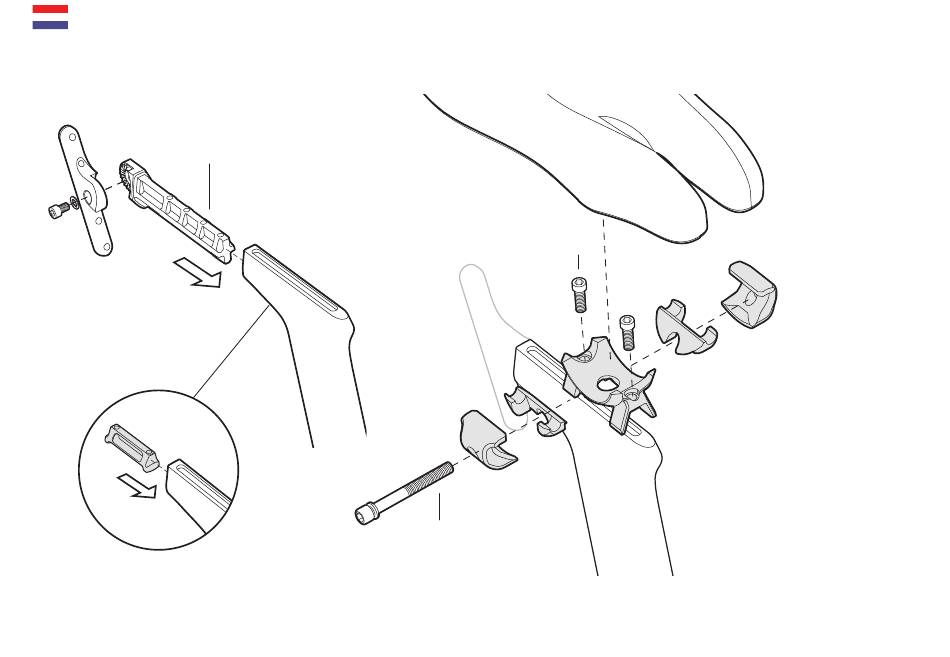

MONTAGE ZADELPEN
Waterflesbevestiging
zadelpen (MT-WB-SP)
Schuif de licht gesmeerde
bevestigingsstaaf van de
fleshouder van de zadelpen in de
zadelpen.
Als u geen fleshouderbevestiging gebruikt,
gebruik dan de alternatieve zadelpenstaaf
(SPS-SP2123).
29
M5 x 16 mm
Bevestigingsschroeven
Bout stangbevestiging
M6 x 55 mm
1.
Monteer de zadelbevestiging op
de staaf door middel van licht
gesmeerde M5 borgschroeven.
2. Draai aan tot 6 -7 Nm.
3. Monteer de licht gesmeerde M6
bout van de stangbevestiging en
monteer het zadel.
4. Vastdraaien tot 12 Nm.
5. Bepaal de gewenste
hoek en bevestig de
waterfleshouderbevestiging
aan de zadelpenstang met M5
borgschroeven.
6. Vastdraaien tot 4 Nm.
