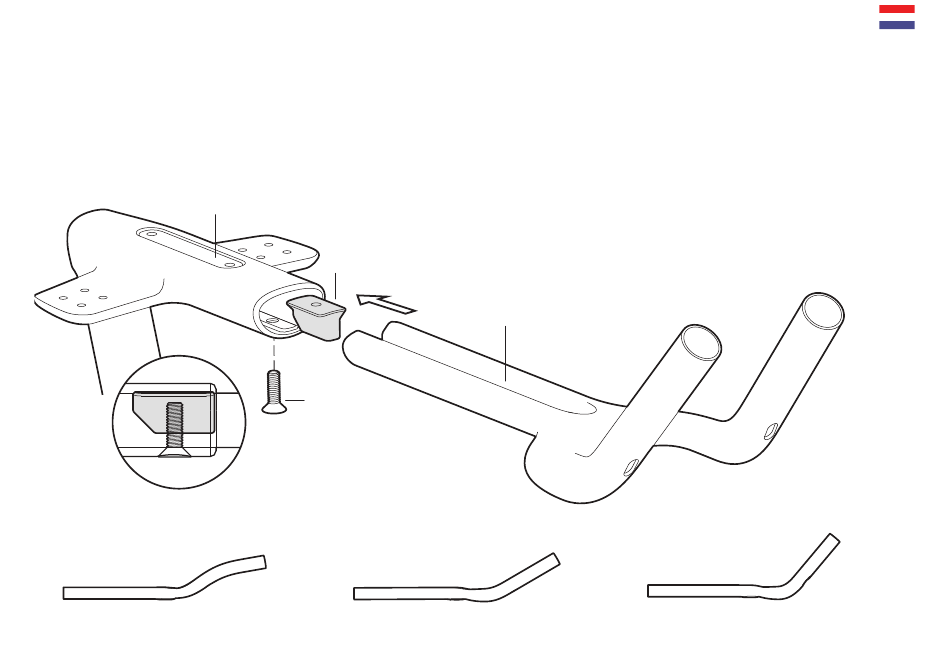

MONTAGE EXTENSIES
Breng een lichte coating koolstofcomposietpasta aan
op het borggedeelte van de extensies, en beveilig de
extensiespie door de licht gesmeerde M6 x 20 mm
borgschroef aan te draaien tot 4 Nm.
EX11 Aerobarbuis
(HBP-EX11-RISER)
S-bocht
HPB-EX11-EXTBEND
OPMERKING: Deze afbeelding is slechts
bedoeld als voorbeeld voor montage. Bij
de uiteindelijke montage zijn alle slangen
en kabels aanwezig.
Extensiespie (HBP-
EX11-FW)
50˚J-bocht
Extensie
M6 x 20 mm
Bevestigingsschroef
30˚J-bocht
HPB-EX11-EXT30DEG
50˚J-bocht
HPB-EX11-EXT50DEG
