8

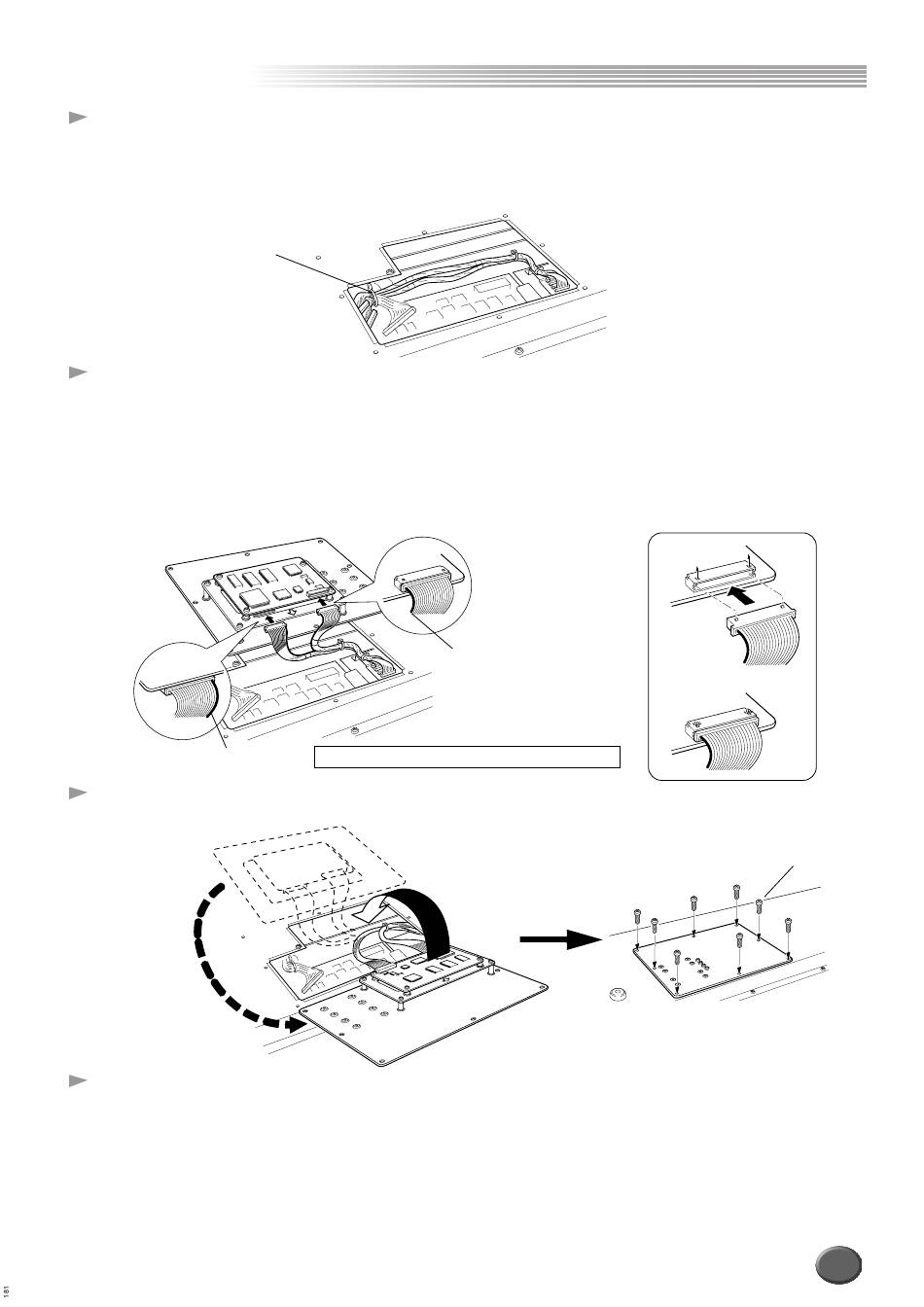

Maak de kabel los binnenin de 9000Pro, zoals getoond in de volgende
illustratie.
Er zijn drie kabels beschikbaar voor installatie. De twee korte kabels worden gebruikt voor de
Plug-in Boards; de langere is voor de hard disk.
Kabelklem
9
Steek de kabelconnector voorzichtig in het Plug-in board totdat de twee
nokken van de connector vastklikken in de uitsparingen op het board, zoals
getoond in de illustratie.
De twee kabels zijn verwisselbaar te gebruiken. De gekozen kabel bepaalt het slot nummer dat
door de 9000Pro zal worden gebruikt. De kabel met de enkele oranje ader correspondeert met Slot
1. De kabel met de enkele gele ader correspondeert met Slot 2. Houd in gedachte dat het slot num-
mer bepaald wordt door de kabel, niet door de installatiepositie van het board.
Tweede board
Geel of oranje
10
Bevestig de Plug-in board/Hard disk deksel weer op de 9000Pro.
Draai de deksel op deze
wijze weer terug, zodat
het board precies op zijn
plaats valt.
11
Controleer of het geïnstalleerde Plug-in board goed functioneert.
Schakel de stroom in.
•
Er verschijnt een schermmededeling die aangeeft dat er een Plug-in board wordt geïnitialiseerd. Hierna
verschijnt het hoofdscherm om aan te geven dat het board op juiste wijze is geïnstalleerd.
•
Als er een foutmelding verschijnt zal de 9000Pro na een tijdje blijven hangen, waaruit blijkt dat de
installatie is mislukt. Is dit het geval, schakel de stroom dan uit en voer de installatieprocedure heel nauw-
keurig opnieuw uit.
•
Als u een Plug-in Voice niet kunt selecteren, hoewel er toch geen foutmelding is verschenen, dan is het
board wellicht niet aangesloten. Schakel in dat geval de stroom uit en controleer of de Plug-in Board
connector stevig is ingestoken.
Eerste board
Oranje of geel
Gekleurde zijde van de kabel naar binnen gekeerd.
Het Installeren van Optionele Hardware
Het Installeren van Optionele Hardware
Zwarte schroeven
183
