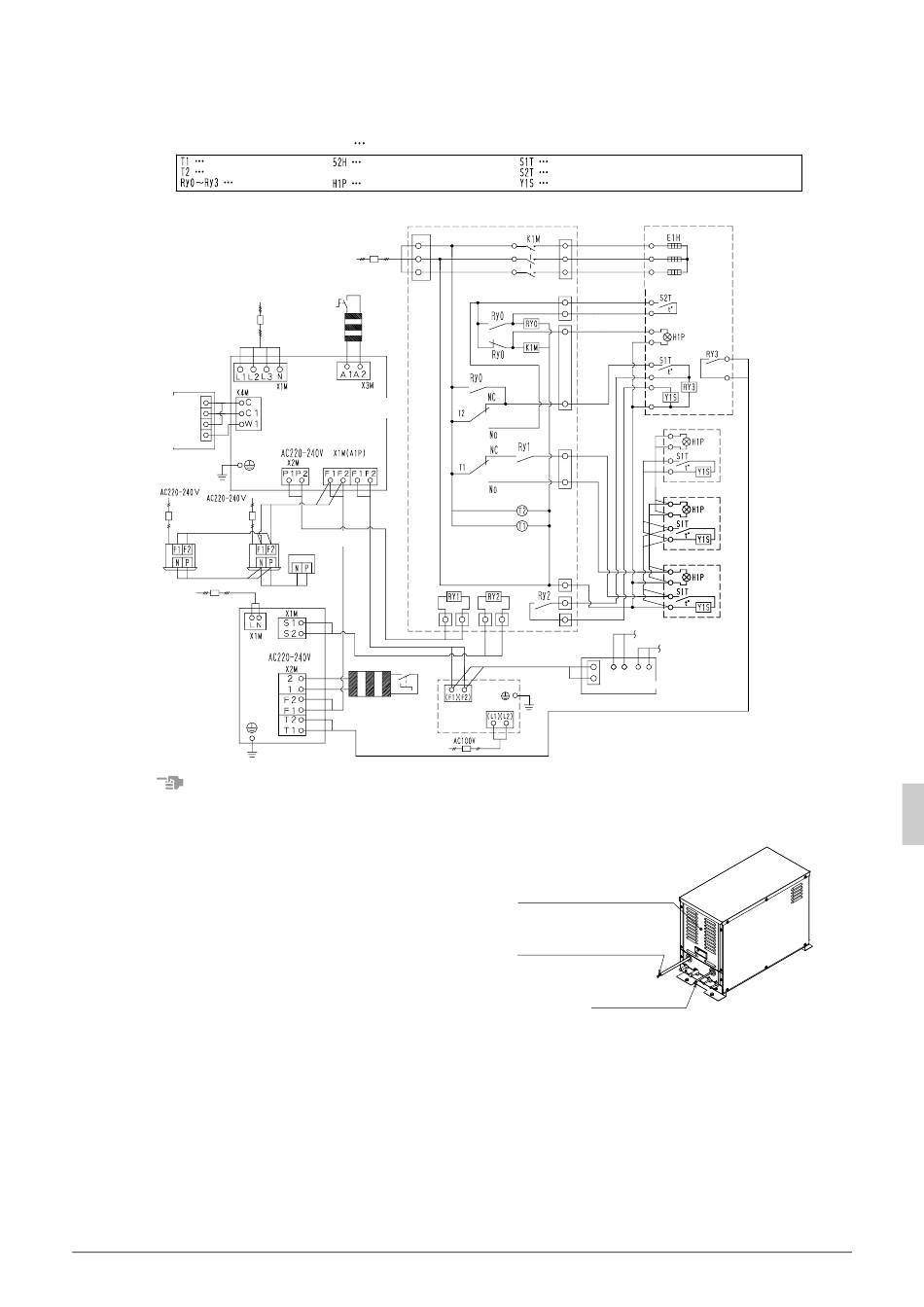

6-1 Voorbeeld van bekabeling van het gehele sys-
teem
Opmerking 1. Gebruik voor de afstandsbedieningsschakelaar een spanningsvrij contact voor microstroom (niet meer dan 1mA, 12V gelijkstroom)
Opmerking 2. De totale capaciteit voor waarschuwingen, alarm: 0.5A of minder bij AC 220 tot 240V.
Capaciteit voor werkingsuitgangssignalen: 0.5A of minder bij AC 220 tot 240V.
Opmerking 3. In geval van het defect
Timer voor koeling
Timer voor vriezer
Relais
3 fasen 380-415V
Aardlekschakelaar
(Hoogfrequentietype)
(Voor beveiliging tegen
aardingsdefecten,
overbelasting en kortsluiting)
Alarmpaneel
(Opmerking 3)
Waarschuwing
ingang
(Opmerking 3)
Waarschuwings
ingang ssignaal
Werkingsuitgang koeling
Aftakschakelaar
Overbelasting
circuitonderbreker
Binnenunit
AC 220-240V
Aardlekschakelaar
(Hoogfrequentietype)
(Voor beveiliging tegen
aardingsdefecten,
overbelasting en
kortsluiting)
Opemerking
• Gebruik buizen voor de voedingsbedrading.
• Zorg ervoor dat de zwakstroom elektrische bedrading (bijv. voor
de afstandsbediening, tussen de units, enz.) en de voedingsbe-
drading niet vlak bij elkaar geleid worden en op een afstand van
tenminste 50 mm van elkaar geïnstalleerd worden.
Wanneer deze bedradingen te dicht bij elkaar geleid worden kan
dit elektrische interferentie, storingen en defecten veroorzaken.
• Sluit de voedingskabels aan op het voedingskabelaansluitpun-
tenblok en bevestig deze op de manier zoals beschreven in "6-2
Aansluiten van de binnenkomende kabels".
• Verbind de voeding niet met het aansluitingenblok voor de bestu-
ringskabels van de waarschuwings-, alarm- en werkingssuit-
gangssignalen, en de afstandsbedieningsschakelaar. Anders zal
het gehele systeem beschadigd worden.
• De transmissiebedrading moet worden vastgezet zoals beschre-
ven in"6-3 Aansluiten van de kabels"
• Zet de bedrading vast met klemmen zoals isolatieklembanden om
contact met de leidingen te voorkomen.
• Vorm de kabels zodanig dat onderdelen zoals het deksel van de
besturingskast niet vervormd kunnen raken. Sluit het deksel ste-
vig.
Nederlands
Constant a-contactingang
Elektromagnetisch contactelement
(Ontdooiingsverwarmer)
Ontdooiingslampje
Geïntegreerde warmtebesturingspaneel
Aardlekschakelaar
(Niet meegeleverd)
(Voor beveiliging tegen
aardingsdefecten,
overbelasting en kortsluiting)
(Opmerking 1)
Afstandsbedienings
schakelaar
Buitenunit
Waarschuwingsuitgangssignaal
Waarschuwing uitgang
In-Out Out-Out
Afstands-
bediening
Boostereenheid
Werkingsuitgang vriezer
Afstandsbedienings
schakelaar
(Opmerking 1)
Thermostaat voor afstelling van binnentemperatuur
Thermostaat voor voltooiing van ontdooien
Solenoïdeklep
Timer voor vriezer
Timer voor koeling
Voor bevriezing
Voor koelkast
ST controller
Waarschuwings
ingang ssignaal
Ombouwinterface
6-2 Aansluiten van de binnenkomende kabels
• Leg kabels met hoge spanning (voedingskabels, aardkabels en
werkingsuitgangskabels voor koeling) door de bedradingsopenin-
gen aan de kant van de unit (via openingen aan de linkerkant).
Bedradingsschemalabel
(achterkant van deksel van
elektrische accessoirekast)
Elektrische kabels, aardkabel
(hoge spanning)
Transmissiekabel
(lage spanning)
• Leg kabels met lage spanning (transmissiekabels, werkingsin-
gangskabels voor koeling en kabels voor afstandsbedieningscha-
kelaars) door de bedradingsopeningen aan de kant van de unit
(via openingen aan de rechterkant).
Ombouw vriezer
Koeler koelunit
Koelombouw
Koelombouw
Sensor
ingangssignaal
9
