Installatie van de grondplaat
Grondplaat installeren
Installeer de grondplaat met bevestigingsschroeven op een DIN-rail of direct op
de wand. Als de grondplaten naast elkaar geïnstalleerd worden, maakt u deze
met verbindingsklemmen aan elkaar vast (zie Afbeelding 11 op pagina 19).
U installeert de grondplaat als volgt op een DIN-rail:
1. Maak de DIN-rail met geschikt bevestigingsmateriaal voor het montage-
oppervlak aan de wand vast.
2. Hang de grondplaat met de bevestigingshaken op de achterzijde van de plaat
aan de DIN-rail (zie Afbeelding 9 hieronder).
3. Duw met een schroevendraaier beide vergrendelingsklemmen omhoog om de
eenheid aan de DIN-rail te vergrendelen.

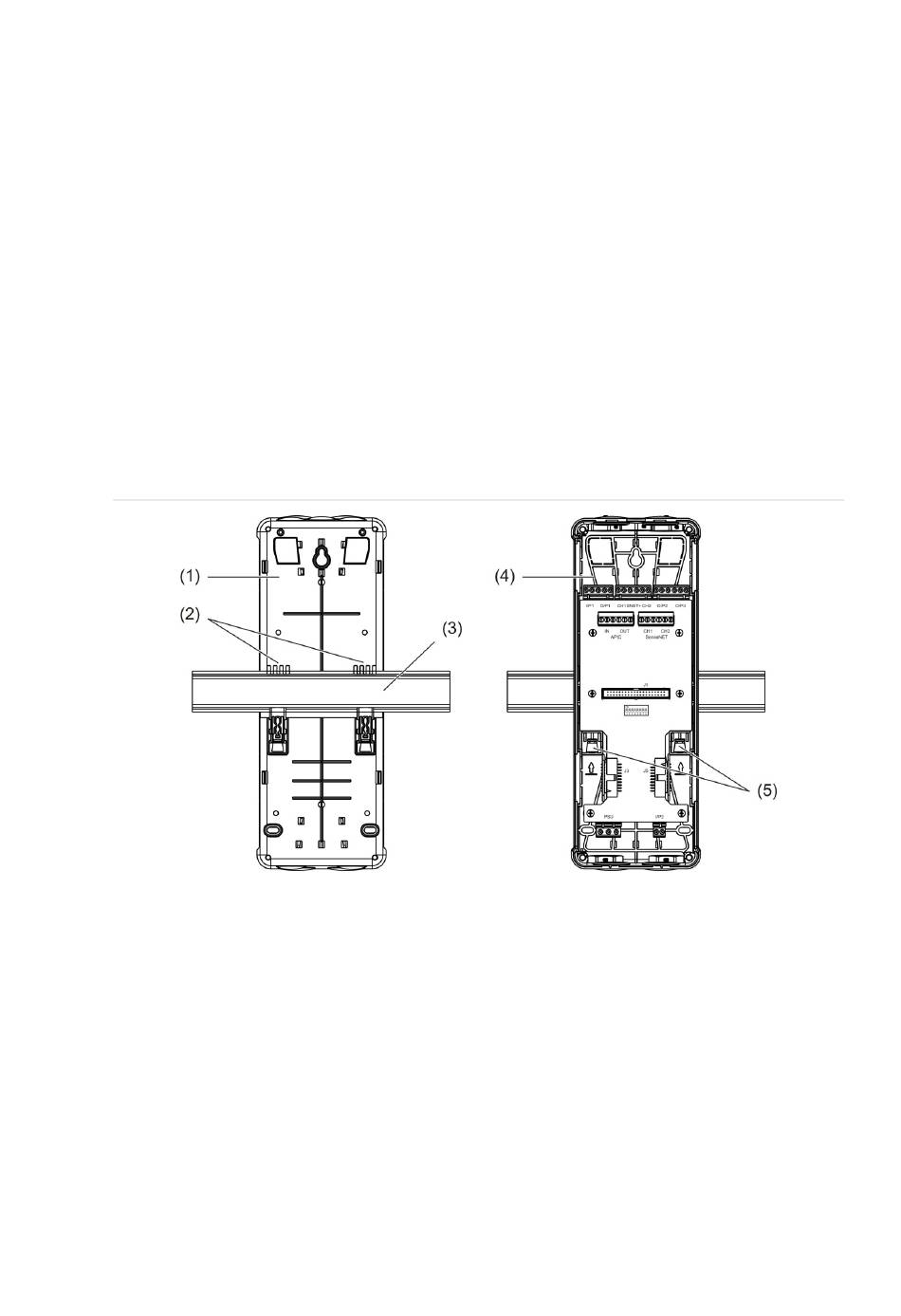

Afbeelding 9: De grondplaat op een DIN-rail installeren
1. Grondplaat (achteraanzicht)
2. Bevestigingshaken
3. DIN-rail
ModuLaser Modulair Rookaanzuigdetectiesysteem Installatiehandleiding
4. Grondplaat (vooraanzicht)
5. Vergrendelingsklemmen
Hoofdstuk 2: Installatie
17
