1. Bout
2. Beugel linkerlicht
9. Herhaal stap
5
tot
8
Opmerking: Als er een zwaailichtset aan de
rechterkant van de machine bevestigd is, kunt u nog
steeds de locatie van de ankerbout gebruiken.
De lichten monteren
1. Bevestig de lichtbeveiliging aan de achterkant op de
linker lichtbeugel
(Figuur
2. Bevestig de reflector op de achterkant van de
beveiliging; gebruik hierbij een bout (M6 x 25 mm),
ring en borgmoer (M5;
Opmerking: Controleer of de reflector juist gericht
is. De bovenkant van de reflector is voorzien van een
markering. Nog niet te vast draaien: u moet eerst de
lichtbevestigingen nog aanbrengen.

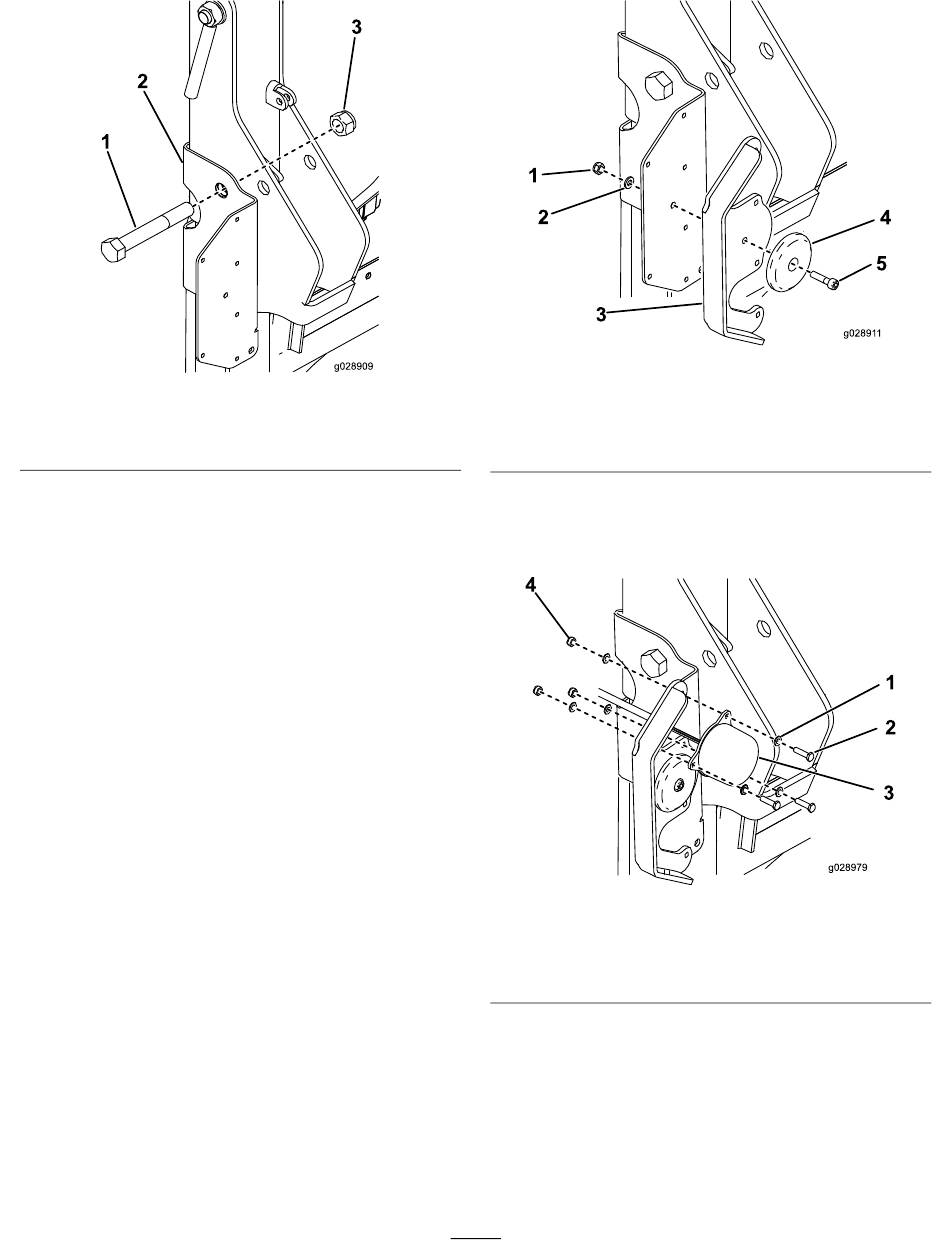

Figuur 3
3. Borgmoer
aan de rechterkant van de machine.
4).
Figuur
4).
1. Borgmoer (M5)
2. Ring
3. Lichtbeveiliging
3. Monteer het rode stoplicht/achterlicht en de oranje
achterrichtingaanwijzer op de achterkant van de
lichtbeveiliging; gebruik 3 zeskantschroeven (M5 x 20
mm), 6 ringen (M5) en 3 borgmoeren (M5;
1. Ring (M5)
2. Stelschroef
4. Herhaal stap
3
om de oranje achterrichtingaanwijzer
onder het stoplicht/achterlicht te monteren.
5. Draai alle bevestigingen stevig vast.
6. Leid alle elektriciteitskabels langs de voorkant
van de rolbeugel omlaag naar het elektrische
bevestigingspaneel.
7. Sluit de connector die naar de hoofdkabelboom van de
machine gaat aan
6
Figuur 4
4. Reflector
5. Bout (M6 X 25 mm)
Figuur 5
3. Rood stoplicht/achterlicht
4. Borgmoer (M5)
(Figuur
6).
Figuur
5).
