Systeemoverzicht

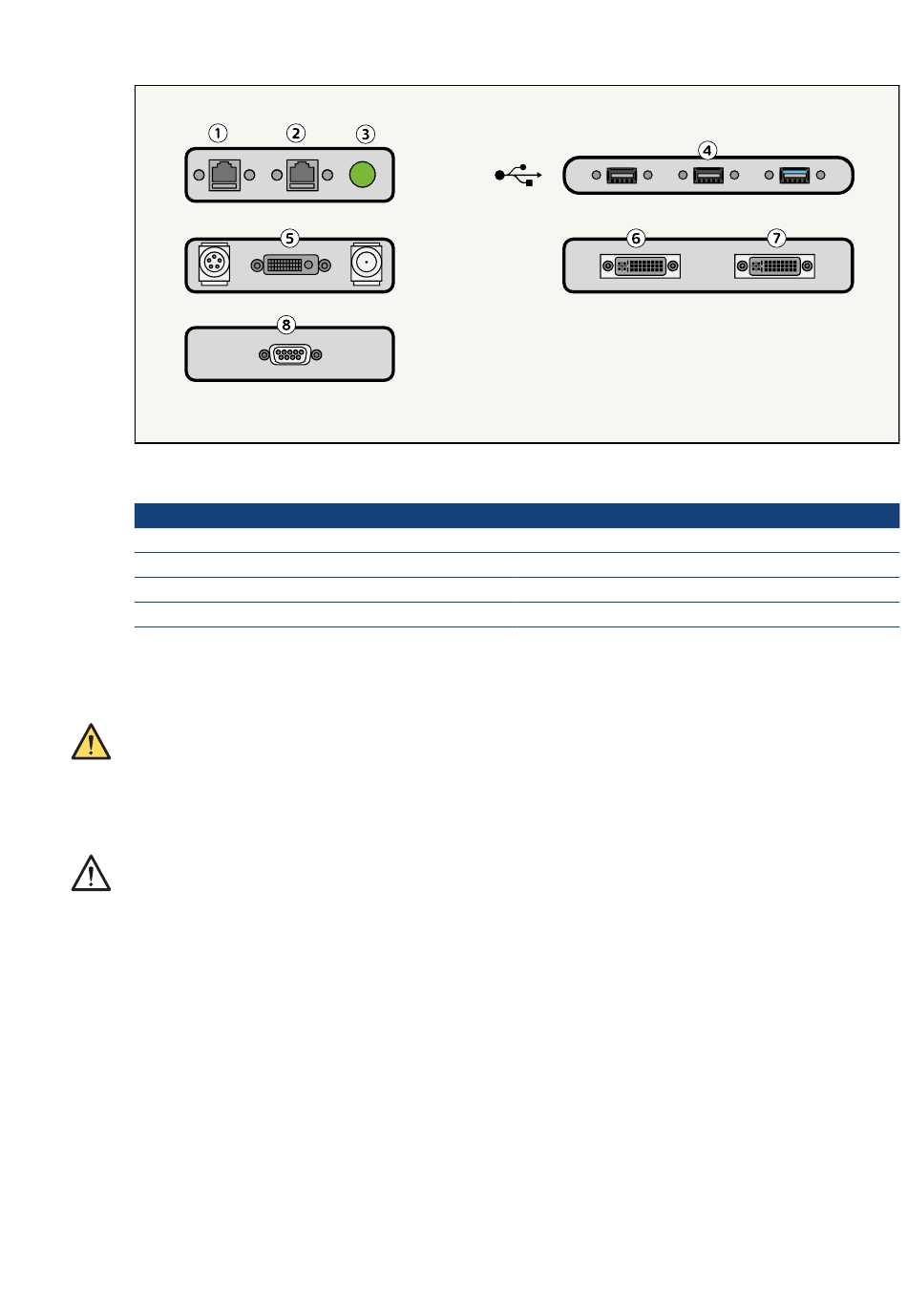

Figuur 24 Stekkerpaneel mobiel weergavestation: beschikbare aansluitingen
Legenda
1
2
3
4
Met het waarschuwingslampje van de connector kan het systeem worden aangesloten op indicatoren
binnen of buiten de onderzoekskamer. Deze externe indicatoren zijn niet inbegrepen in het Zenition 30-
systeem.
WAARSCHUWING
Raak de pennen van de kabel van het mobiele weergavestation of de centrale pen van de video-/
USB-connectors niet aan wanneer u bezig bent met de patiënt.
OPMERKING
LET OP
Sluit het systeem niet aan op een netwerkuitgang die gebruikmaakt van PoE (Power over Ethernet).
Externe apparatuur aansluiten
U kunt extra monitors aansluiten (niet meegeleverd) op het mobiele weergavestation via de DVI-
uitgangen op het stekkerpaneel. Extra monitors moeten worden aangesloten volgens IEC 60601-1 tabel
I.1.
Bij plaatsing van extra monitors in de operatiekamer:
•
Gaat de voorkeur uit naar het gebruiken van hetzelfde type monitor dat in het systeem wordt
gebruikt; de monitors moeten voldoen aan IEC 60601-1. Wanneer dergelijke monitors in dezelfde
kamer als het systeem worden gebruikt, kan een normale DVI-kabel worden gebruikt.
•
Als een ander monitortype wordt gebruikt, dat niet voldoet aan IEC 60601-1 maar wel aan IEC
62368, is een voorziening voor galvanische scheiding verplicht.
•
Wanneer de bijgeplaatste monitors worden gebruikt voor diagnostische doeleinden, moeten hun
prestaties voor dat gebruik worden gevalideerd.
Zenition 30 Uitgave 1.0 Gebruiksaanwijzing
Ziekenhuisnetwerkpoort
Serviceaansluitingspoort
Netspanningindicator
USB-connectors
Alle aansluitingen op externe apparatuur die is aangesloten op de netspanning,
moeten worden uitgevoerd volgens IEC60601-1 editie 3.
5
Video-ingangsconnectors (optioneel)
6
DVI uit (onderzoeksmonitor)
7
DVI uit (referentiemonitor)
8
Waarschuwingslampje connector
62
Samenstelling
Philips 3000 096 33491
