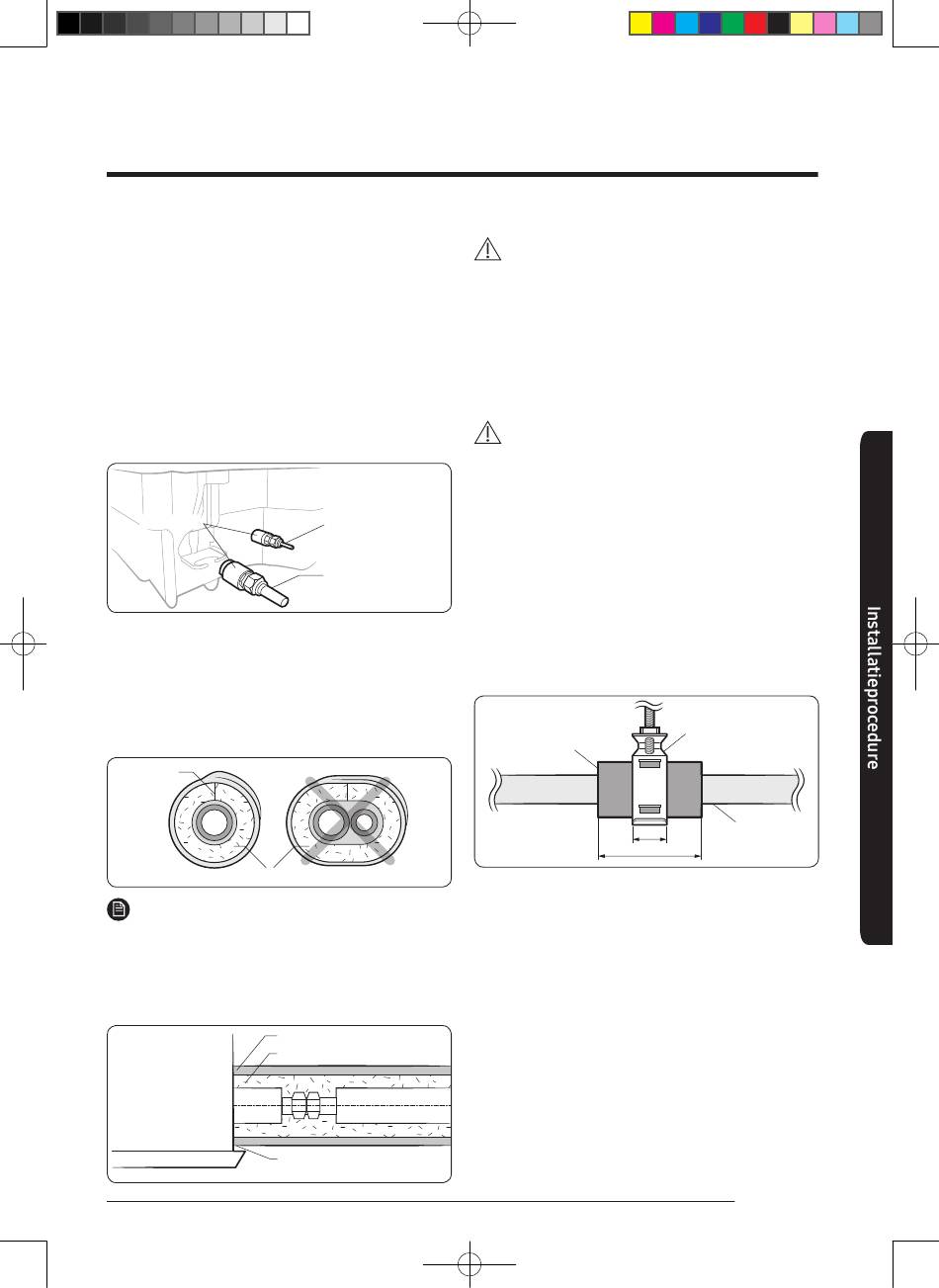

Stap 8 Uitvoeren van gaslektesten
Controleer de verbindingslas van elke koelmiddelleiding
met een lek detector R-32, om potentiële gaslekken op de
binnenunit te identificeren.
Vóór het trekken van het vacuüm en hercirculeren van het
koelgas moet u het hele systeem onder druk zetten met
stikstof (met behulp van een cilinder met een drukregelaar)
bij een druk boven 0,2 MPa en onder 4 Mpa (meter), om
lekken van het koelmiddel op de koelmiddelverbindingen
onmiddellijk te kunnen detecteren.
Maak het vacuüm gedurende 10 minuten en zet het
systeem met stikstof onder druk.
Contactblok
Stap 9 Isoleren van de koelmiddelleidingen
Zodra u het systeem op lekken hebt gecontroleerd, kunt
u de leidingen en slang isoleren.
1 Om condensatie te voorkomen, plaats acrylonitril
butadieën rubber afzonderlijk rond elke koelmiddelleiding.
Geen
opening
OPMERKING
• Zorg er altijd voor de naad van de leidingen naar
boven wijzen.
2 Wind isolerende tape rond de leidingen en de
afvoerslang het voor het vermijden van het te veel
samendrukken van de isolatie.
Binnenunit
[PDF Only] CAC R-32_Mini 4way_IM_DB68-08129A-00_NL_20181218.indd 11
Vloeistofkant
Gaskant
NBR
Leidingisolatie
Isolatiebuis
Zorg ervoor dat u de isolatie laat
overlappen.
LET OP
• Zorg ervoor dat u de isolatie goed wikkelt zonder
ruimte tussen te laten.
3 Rol isolerend tape rond de andere leidingen die naar
de buitenunit leiden.
4 De leidingen en elektrische kabels die de binnenunit
met de buitenunit verbinden, moeten aan de muur
met geschikte kanalen worden bevestigd.
LET OP
• Zorg ervoor dat alle koelmiddelaansluitingen
toegankelijk zijn voor eenvoudig onderhoud en
verwijdering.
• Installeer de isolatie zo dat deze niet breder wordt en
maak gebruik van tape op het verbindingsdeel om
dat voorkomen dat er vocht kan binnentreden.
• Wikkel de koelmiddelleiding met isolatietape
wanneer deze wordt blootgesteld aan zonlicht.
• Installeer de koelmiddelleiding zo dat de isolatie niet
dunner wordt bij het gebogen deel of de hanger van
de leiding.
• Voeg de extra isolatie toe als de isolatieplaat dunner
wordt.
Extra isolatie
a
a x 3
5 Selecteer de isolatie van de koelmiddelleiding.
• Isoleer de leiding van de gas kant en vloeibare
kant, wijzend op de dikte van de isolatie die
moeten verschillen afhankelijk van de buismaat.
• Standaard: Minder dan een binnentemperatuur
van 30°C, met een luchtvochtigheid van 85%. Als
de installatie in een vochtige omgeving wordt
geplaatst, gebruik dan een graad dikkere isolatie
volgens onderstaande tabel. Gebruik een dikkere als
de installatie in een ongunstige omgeving komt te
staan.
• De warmteweerstand temperatuur van de isolator
moet meer dan 120°C bedragen.
Hanger
Isolatie van
koelmiddelleiding
11
