Installatieprocedure
Stap 1 Accessoires controleren en
voorbereiden

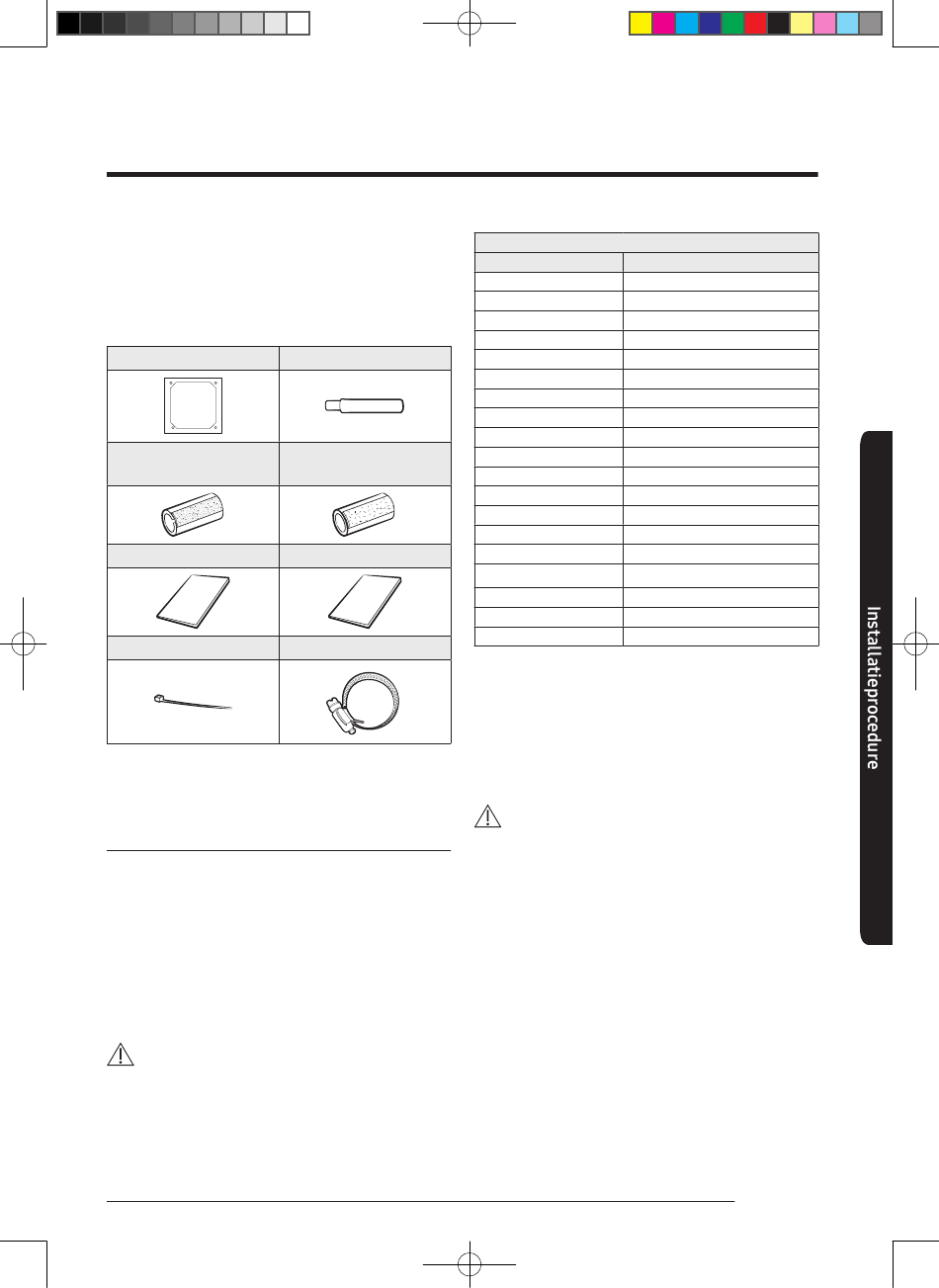

De volgende accessoires worden geleverd met de
binnenunit. Het type en de hoeveelheid kan verschillen,
afhankelijk van de specificaties.
Patroonblad (1)
Isolatiebuis
(Vloeistofzijde 1, gaszijde 1)
Installatiehandleiding (1)
Kabelbinder (6)
Stap 2 De installatielocatie kiezen
Vereisten voor de installatielocatie
• Er mogen zich geen obstakels bevinden naast de
luchtinlaat en -uitlaat.
• Plaats de binnenunit op een plafond dat het gewicht
kan dragen.
• Houdt voldoende ruimte rondom de binnenunit vrij.
• Controleer voor het installeren van de binnenunit of
de gekozen locatie goed gedraineerd wordt.
• De binnenunit moet zodanig worden geïnstalleerd,
dat het buiten publiek geen toegang kan krijgen en
het niet kan worden aangeraakt door de gebruikers.
WAARSCHUWING
• Indien apparaten R-32 koudemiddel bevatten, moet
de vloeroppervlak van de ruimte waar de apparaten
worden geïnstalleerd, werken en opgeslagen
groter zijn dan de minimale vloeroppervlak zoals
weergegeven in onderstaande tabel (m²).
[PDF Only] CAC R-32_Mini 4way_IM_DB68-08129A-00_NL_20181218.indd 5
Afvoerslang (1)
Isolatieafvoerslang (1)
Gebruikershandleiding (1)
Beugel (1)
Minimum benodigd vloeroppervlak (A, m²)
m (kg)
≤ 1,842
1,843
1,9
2,0
2,2
2,4
2,6
2,8
3,0
3,2
3,4
3,6
3,8
4,0
4,2
4,4
4,6
4,8
5,0
• m : Vulhoeveelheid koudemiddel in het systeem
• A : Minimum benodigd vloeroppervlak
• BELANGRIJK: het is verplicht om rekening te
houden met de tabel 1 of rekening te houden met
de lokale wetgeving met betrekking tot de minimale
woonruimte van de gebouwen.
• Minimale installatiehoogte van de binnenunit is 0,6 m
voor vloermontage, 1,8 m voor muur, 2,2 m voor plafond.
LET OP
De airconditioner niet op de volgende plaatsen installeren.
• Op plaatsen waar zich minerale olie of arseenzuur
bevindt. Waar vlambare harsdelen en de accessoires
kunnen vallen of water kan lekken. De capaciteit van de
warmtewisselaar kan verminderen of de airconditioner
is niet in orde.
• De plaats waar bijtende gassen zoals zwavelzuur gas
genereert uit de ontluchtingspijp of luchtuitlaat. De
koperen leiding of aansluitleiding kan roesten en
koelmiddel kan lekken.
• De plaats waar een machine elektromagnetische golven
genereert. De airconditioner mogelijk niet normaal
werkt als gevolg van het besturingssysteem.
• De plaats waar er gevaar van bestaande brandbaar gas,
koolstofvezel of brandbare stof is.
• De plaats waar thinner of benzine wordt verwerkt.
Lekkend gas en kan brand veroorzaken.
• Gebied waar dieren op het product kunnen plassen.
Ammonia kan worden gegenereerd.
• Gebied dichtbij warmtebronnen.
Plafond montage
Geen vereisten
3,64
3,75
3,95
4,34
4,74
5,13
5,53
5,92
6,48
7,32
8,20
9,14
10,1
11,2
12,3
13,4
14,6
15,8
5
