Stap 12 Optioneel: DPM installeren
• Bij het installeren van de DPM moet "DPM setting"
(DPM instelling) worden ingesteld voor de buitenunit.
• Als DPM model niet is ingesteld, kan een
communicatiefout optreden.
• Terwijl de buitenunit de binnenunit traceert
gedurende een minuut nadat de voedingsspanning
is aangezet, kan de werking stoppen als het
ontvangstsignaal van de afstandsbediening van de
geïnstalleerde binnenunit verschilt.
• De automatische lucht-volume functie bij
geïnstalleerde DPM, kan niet gelijktijdig worden
uitgevoerd voor alle binnenunits. Automatische
lucht-volume functie moet voor iedere binnenunit
afzonderlijk worden uitgevoerd met de bedrade
afstandsbediening bevestigd.
Stap 13 Het stroomsnoer en de
communicatiekabels aansluiten
LET OP
• Denk er altijd aan om eerst de koelmiddelleidingen
aan te sluiten voordat de elektrische aansluitingen
gemaakt worden.
Bij het loskoppelen van het systeem, altijd eerst
de elektrische kabels losmaken voordat de
koelmiddelleidingen worden losgekoppeld.
LET OP
• Vergeet ook niet de airco op het aardingssysteem aan
te sluiten voordat begonnen wordt met de elektrische
aansluitingen. Gebruik een krimpringaansluiting aan
het einde van elke draad.
De binnenunit wordt gevoed door de buitenunit via een
H07 RN-F aansluitkabel (of een meer spanningsmodel),
met isolatie in synthetisch rubber en een mantel
in polychloropreen (neopreen), volgens de eisen
vastgelegd in de standaard EN 60335-2-40.
1 Verwijder de schroef van de elektrische
componentenkast en verwijder de deksel.

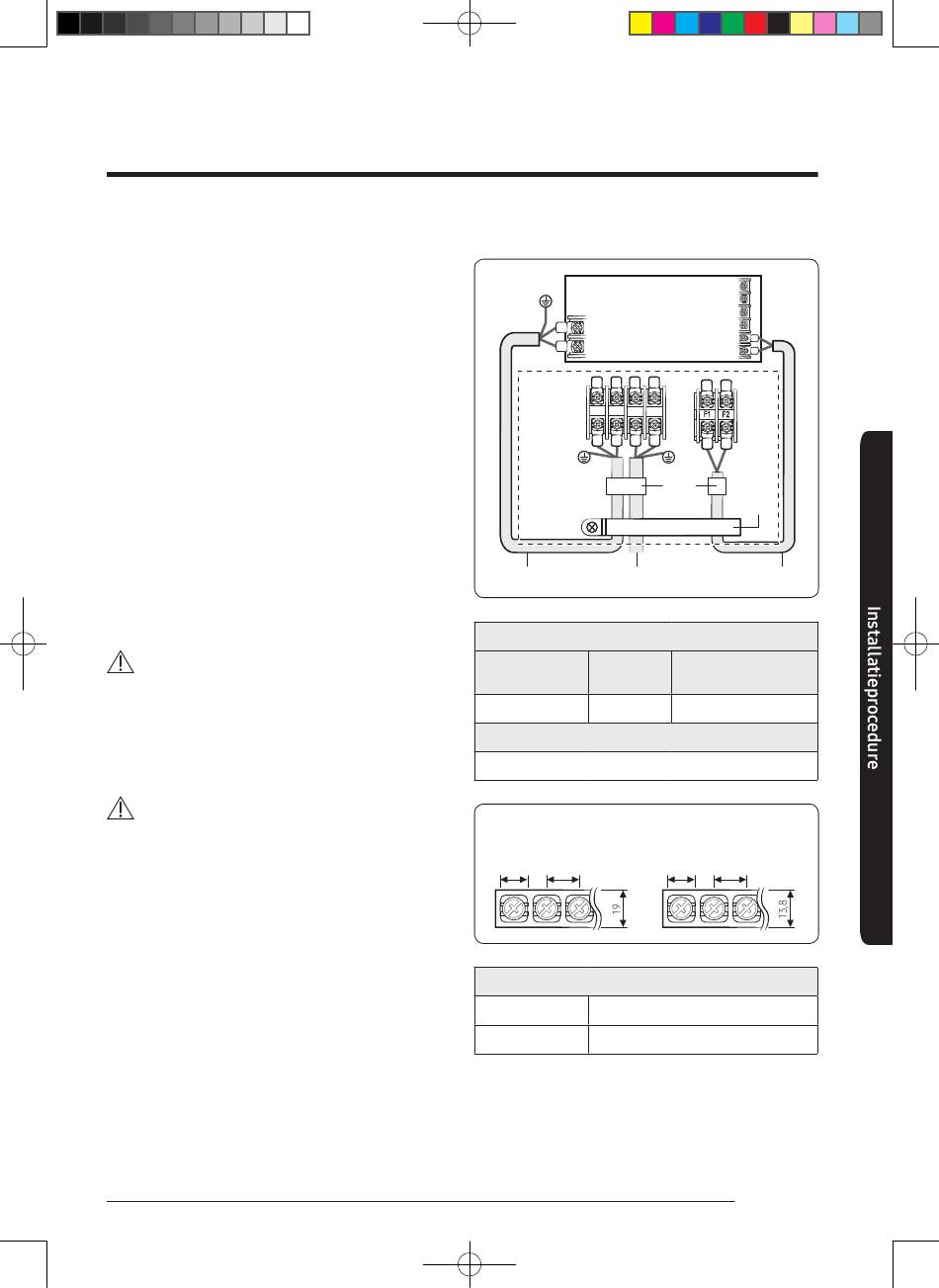

2 Leidt de aansluitkabel door de zijkant van de
binnenunit en sluit de kabel op de klemmen volgens
onderstaande figuur aan.
3 Leidt het andere einde van de kabel via het plafond
en het gat in de muur naar de buitenunit.
4 Hermonteer de deksel van de elektrische
componentenkast en de schroef voorzichtig vastdraaien.
[PDF Only] CAC R-32_Mini 4way_IM_DB68-08129A-00_NL_20181218.indd 15
1 fase
Binnenunit
1(L)
2(N)
Buitenunit
1(L) 2(N)
L
Binnenstroom
Hoofdstroomsnoer
Stroomtoevoer binnenunit
Stroomtoevoer
Max/Min(V)
±10%
220 tot 240V, 50 Hz
Communicatiekabel
0,75 mm², 2 draden
Wisselstroom: M4-schroef
9,8
12,6
Aanhaalmoment (N • m)
M3,5
M4
• 1 N·m = 10 kgf·cm
• Stroomsnoeren van onderdelen van apparatuur voor
buitengebruik mogen niet lichter zijn dan flexibele
polychloropreen-mantelsnoeren. (Codetoekenning
F2
F1
N
Kabel-
Kabel-
binder
klem
Communicatiekabel
Stroomsnoer
binnenunit
0,75 mm², 3 draden
(Eenheid: mm)
Communicatie: M3.5 schroef
7,5
9,0
0,8 tot 1,2
1,2 tot 1,8
15
Nederlands
