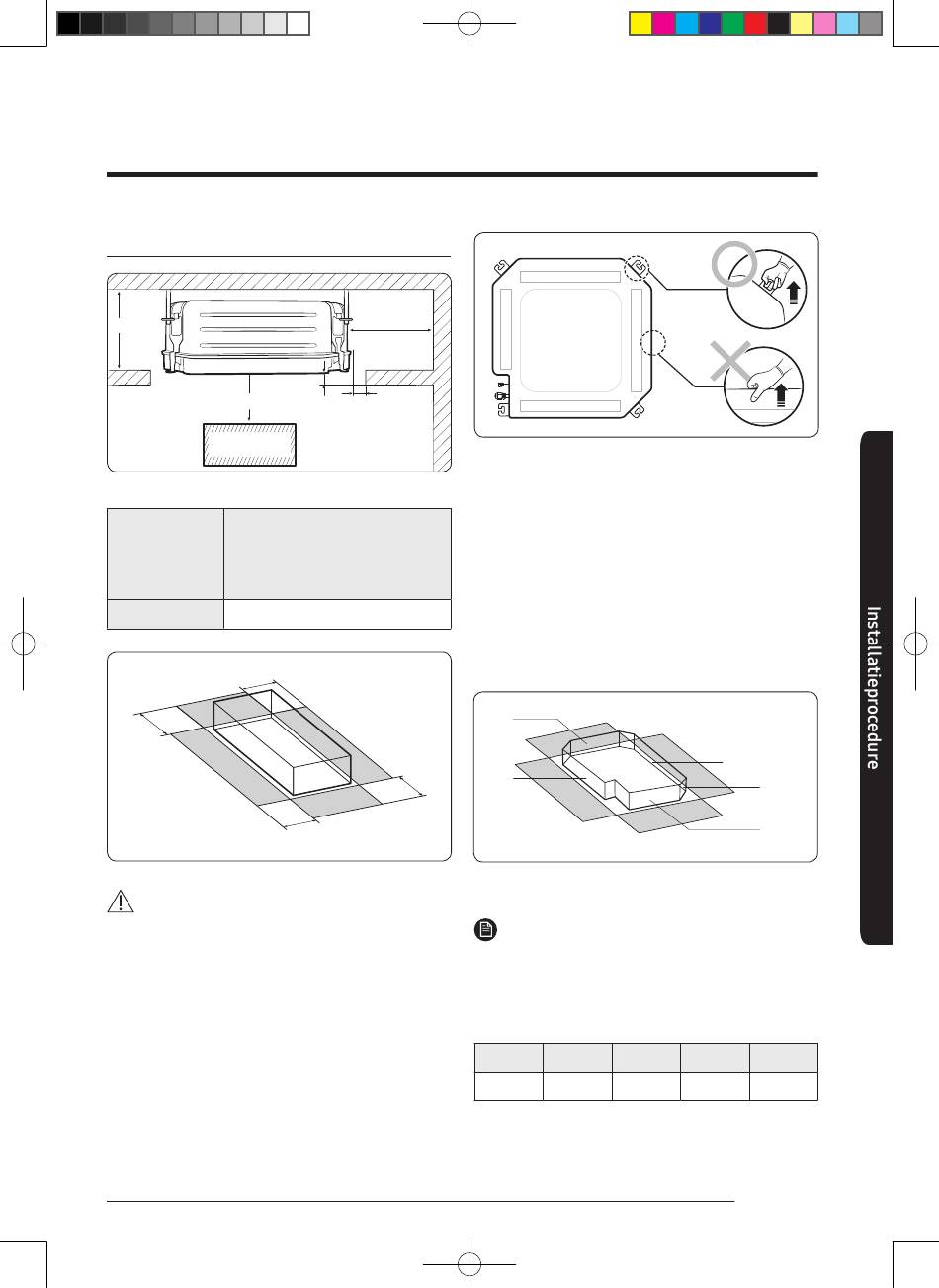

Ruimte benodigdheden
A
1500 mm of meer
Obstructie
Model
A
C
C: 1500 mm of meer
LET OP
• De binnenunit moet volgend de gespecificeerde
afstanden worden geïnstalleerd om van ieder
zijde toegang te verkrijgen, om goede werking
te garanderen en reparatie van de unit. De
componenten van de binnenunit moet bereikbaar
en verwijderbaar zijn onder veilige condities voor
mensen en de unit.
• Niet de uitlaat vasthouden tijdens het dragen van
de binnenunit om de mogelijkheid van breken te
voorkomen.
• U moet de hangerplaat op de hoek vasthouden en de
binnenunit dragen.
[PDF Only] CAC R-32_Mini 4way_IM_DB68-08129A-00_NL_20181218.indd 7
1500 mm of meer
17 mm
20 mm
(Eenheid: mm)
AC026RNNDKG
AC035RNNDKG
AC052RNNDKG
AC071RNNDKG
297
C
C
C
Stap 3 Optioneel: Isoleren van het
frame van de indoor unit
Bij het installeren van een type cassette binnenunit aan
het plafond wanneer de temperatuur boven 27°C en de
luchtvochtigheid meer dan 80% is, moet u een extra
10 mm dik polyethyleen isolatie of een vergelijkbaar
type isolatie om het lichaam van de binnenunit van
toepassen.
Snijdt het deel waar de leidingen worden uitgetrokken
voor het isolatiewerk eruit.
C
A
Isoleer het einde van de leiding en een aantal buigingen
via afzonderlijke isolatie.
OPMERKING
• A: Referentie voor de buitenomtrek van de unit
(Bij het isoleren van de kast van de binnenunit,
gebruikt u A als referentie voor de buitenomtrek.)
A
B
C
400X190
400X190
400X190
B
E
D
(Eenheid: mm)
D
E
400X190
550X550
7
Nederlands
