10.1

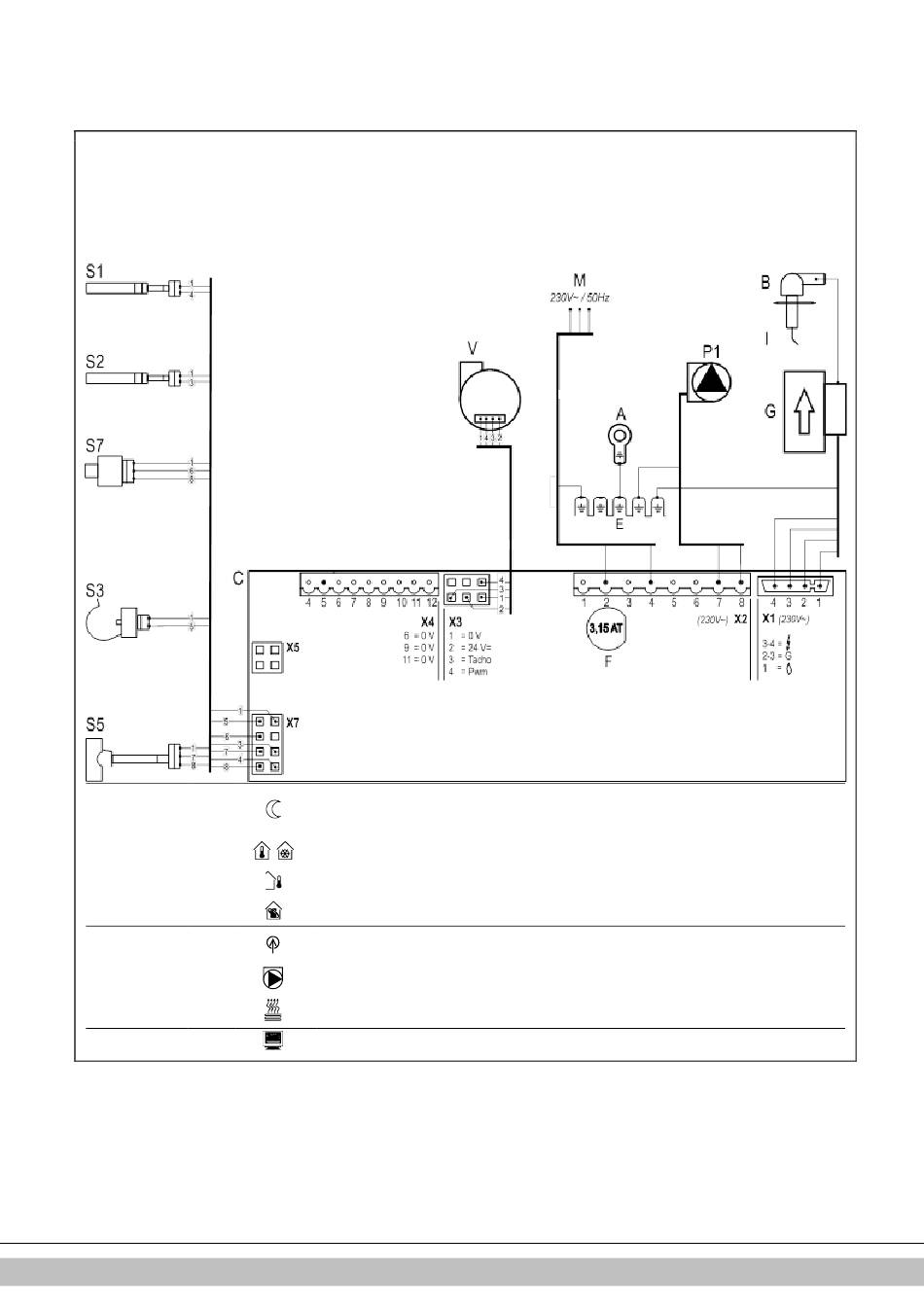

Elektrisch schema RKOMB22AAV1H, RKOMB28AAV1H &
RKOMB33AAV1H
A
Aard aansluiting wisselaar
B
Ontsteekkap
C
Brander automaat
E
Aardaansluitingen
4-5
Connector X4
24V=
6-7
8-9
11-12
Connector X2
2-4
~
230V
7-8
3-5-6
Connector X5
ROTEX Heating Systems GmbH
F
Zekering (2A T)
G
Gasblok + ontsteek module
I
Ontsteek/ionisatie pen
M
Netvoeding
Externe spaarschakelaar (zie ook § 5.3.1)
Aan/Uit kamerthermostaat
(0,1A-24Vdc) en/of vorstthermostaat
Buitenvoeler
(12k ohm / 25°C)
OpenTherm kamerthermostaat
(6-7 moet open zijn)
Netvoeding 230 V (2 = L (bruin), 4 = N (blauw))
CV-pomp
(8 = L(bruin), 7 = N (blauw)
Afsluiter vloerverwarming
(3 = L(bruin), 5 = Schakel (zwart), 6 = N (blauw)
(bijv. EK3WV1AA)
Computer interface
P1
S3
CV pomp
R
Weerstand
S5
Aanvoer
S1
S7
sensor
S2
Retour sensor
V
WW sensor
Stromingssensor
CV water druksensor
Ventilator
53
