7.3
Instellen maximaal CV-vermogen
Het maximaal CV-vermogen wordt in de fabriek ingesteld op 70%. Als er voor de
CV-installatie meer of minder vermogen nodig is, kan het maximaal CV-vermogen
gewijzigd worden door het toerental van de ventilator te wijzigen. Zie tabel: Instelling
CV-vermogen.
Deze tabel geeft de relatie weer tussen het toerental van de ventilator en het
toestelvermogen.
Gewenst CV-vermogen in kW (ca.)
RKOMB*AAV1H
22
28
17,8
22,6
26.2
14,8
19,1
22,0
12,7
16.4
19,0
10,6
13,7
15,9
8,3
11,0
12,7
6,4
8,3
9,6
5,4
6,9
7,0
Let op:
Het vermogen tijdens het branden wordt langzaam verhoogd en wordt verlaagd
zodra de ingestelde aanvoertemperatuur wordt bereikt (modulatie op Ta).
7.4
Instellen pompstand
De RKOMB*AAV1H CV-ketels zijn voorzien van een modulerende A-klasse pomp
welke op basis van het geleverd CV-vermogen moduleert. De minimale en
maximale capaciteit van de pomp kan met de parameters 3. en c. worden
aangepast. Zie ook § 7.2.
De ingestelde waarde van parameter 3. (max. pompstand) is het percentage van de
maximale pomp capaciteit en is gekoppeld aan het ingesteld maximaal CV-
vermogen zoals ingesteld met parameter 3
De ingestelde waarde van parameter c. (min. pompstand) is gekoppeld aan het
minimaal CV-vermogen zoals ingesteld met parameter c
Indien de CV-belasting moduleert tussen de minimale en maximale waarde zal de
pompcapaciteit evenredig mee moduleren.

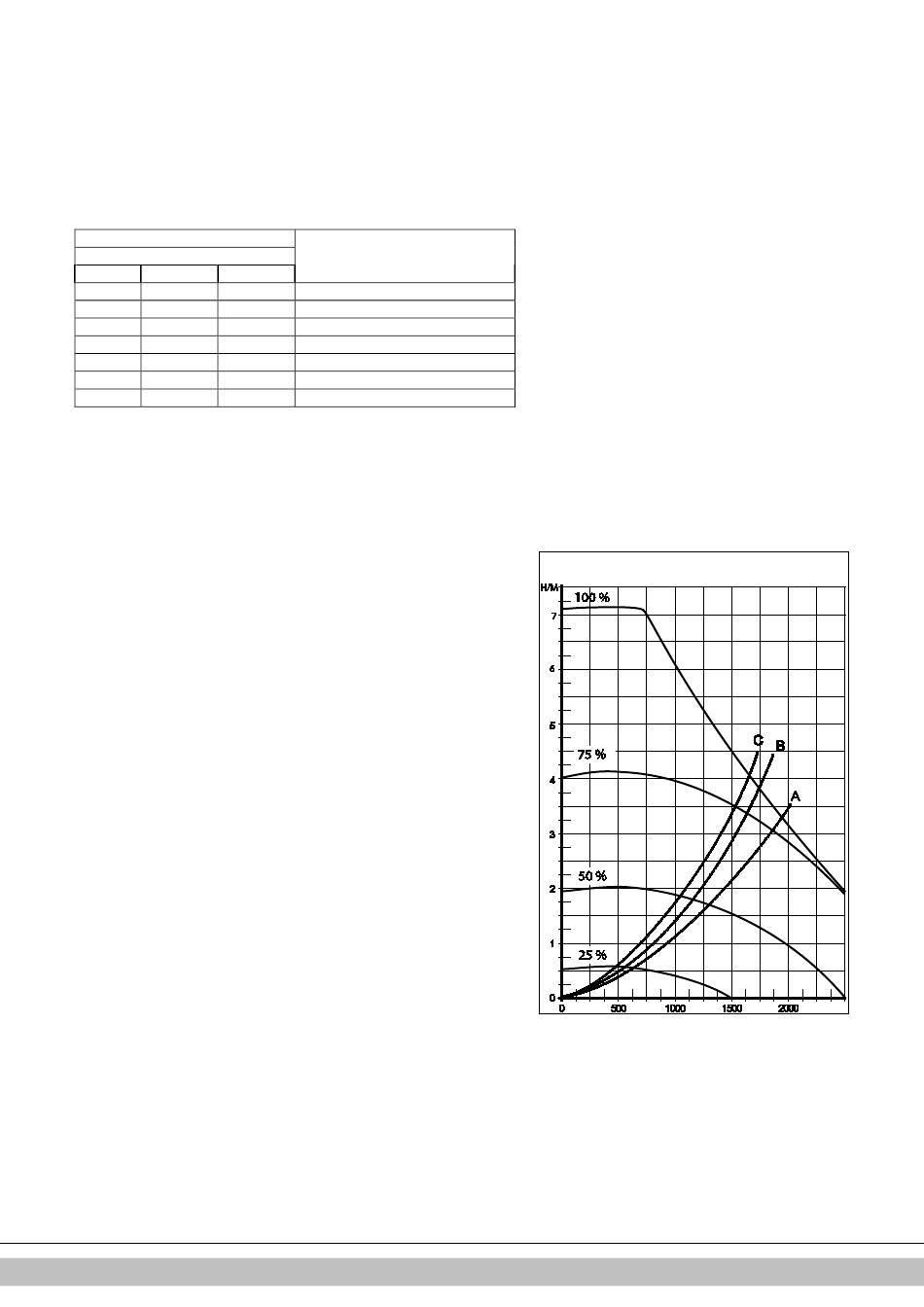

Drukverlies grafiek toestel CV-zijdig
A.
RKOMB22AAV1H
B.
RKOMB28AAV1H
C.
RKOMB33AAV1H
ROTEX Heating Systems GmbH
Instelling op service display
(in % maximaal toerental)
33
± 83
70
60
50
40
30
25
41
