3 Installatie

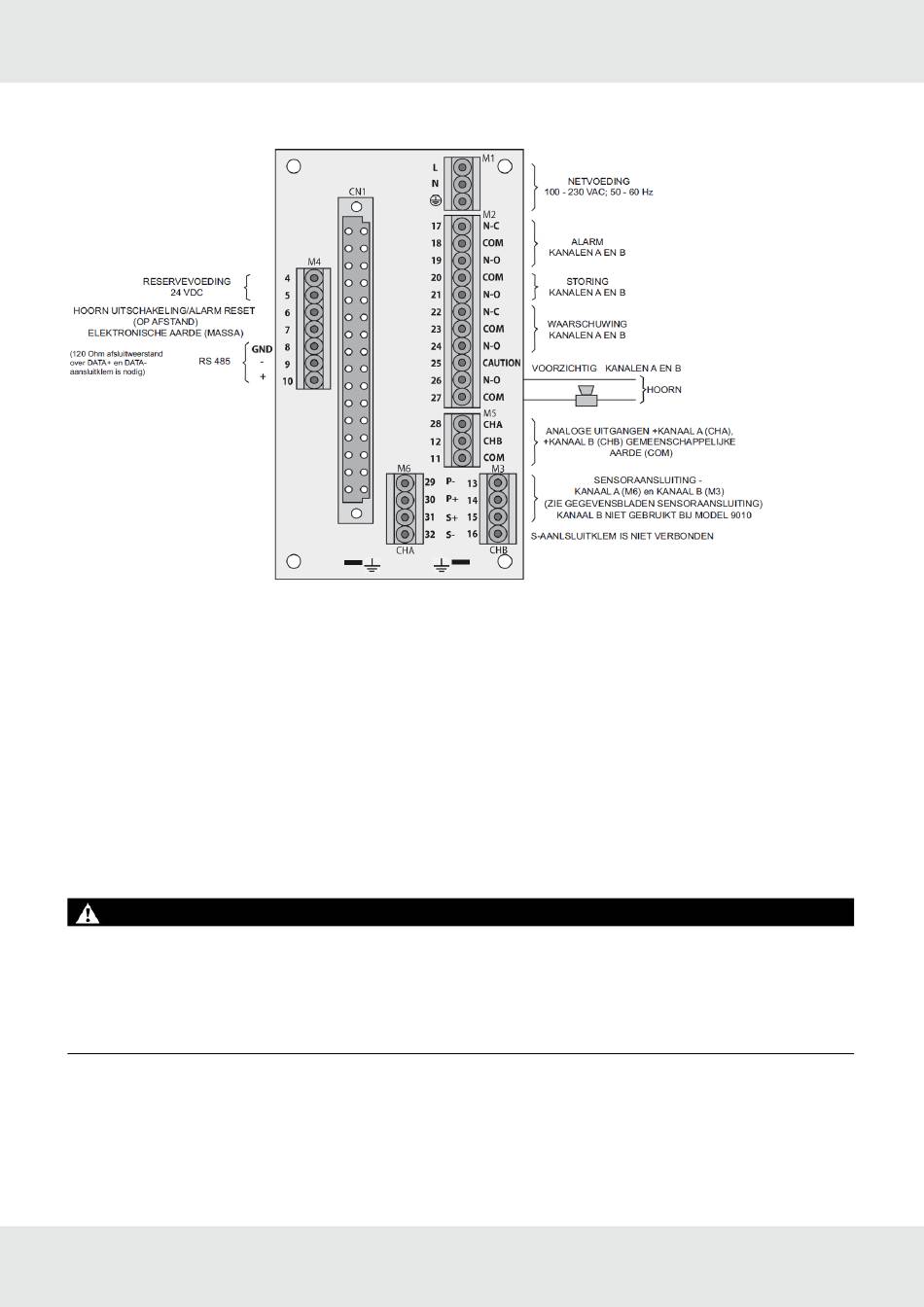

Afbeelding 12 Versie met wandmontage – klemaansluiting
Detector- of transmitteraansluitingen
Als de regeleenheid wordt geleverd met een voorgekalibreerde optie voor passieve detectors, adviseert MSA de
serienummers van de individuele modules en aangesloten detectors te noteren voor correcte identificatie. De
regeleenheid 9020 SIL heeft één serienummer voor beide kanalen (A en B), dus moet het kanaaltype ook worden
genoteerd.
4-20mA-transmitters kunnen worden aangesloten op de regeleenheid, afhankelijk van de configuratie.
De aansluiting van de detector op de regeleenheid moet worden uitgevoerd via een afgeschermde kabel tenzij MSA
andere instructies heeft gegeven.
Het aantal geleiders nodig voor het aansluiten van de detector, vastgesteld tijdens de configuratie, wordt
aangegeven op het KALIBRATIEBLAD.
Raadpleeg de schema's in
hoofdstuk 12.6
voor de minimaal benodigde kabeldiameter.
WAARSCHUWING!
Het afschermen van de aansluitkabel naar de detector moet uniek aangesloten worden op de schroef of op de
aardingsklem naast het klemmenbord op de achterzijde voor aansluiting van de regeleenheid. Het is belangrijk dat
de afscherming vanaf de zijde van de detector zorgvuldig wordt geïsoleerd. Deze mag absoluut niet worden
verbonden met de aardingsschroef in de detectorbehuizing. De behuizing moet op de aarde worden aangesloten
d.m.v. een andere geleider, die wordt bevestigd op de schroef op de buitenkant van de behuizing.
Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel of de dood.
Indien het noodzakelijk is om langere kabels tussen de regeleenheid en detector aan te sluiten, moeten de
verbindingen worden gesoldeerd; aanbevolen wordt ook de draadklemmen te solderen.
