Versie voor wandmontage

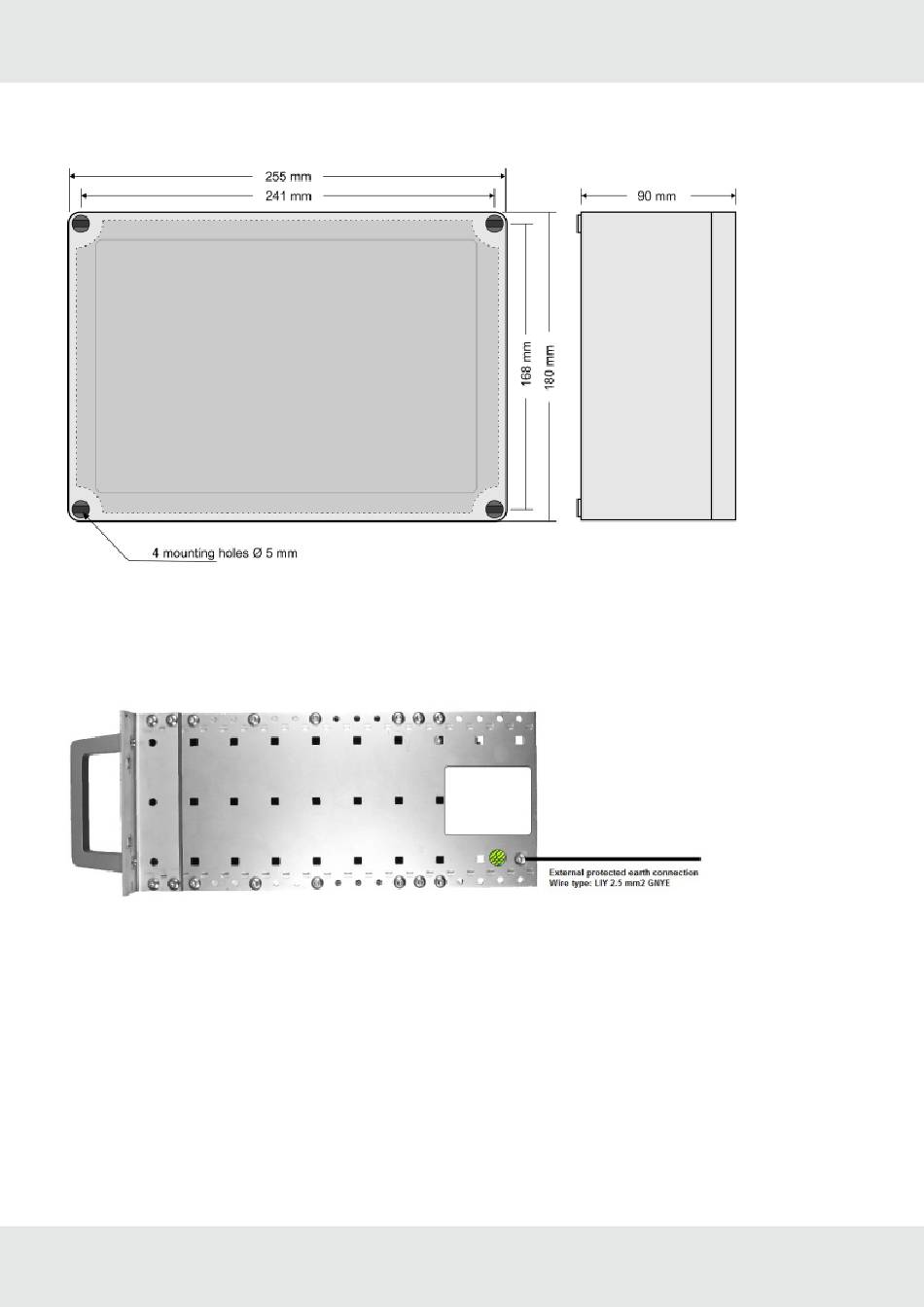

Afbeelding 21 Kunststof behuizing wandmontage voor 1 (9010) of 2 (9020) kanalen
Maximale schroefdiameter 5 mm
Maximale schroefkopdiameter 8 mm
12.4
Externe massaverbinding
Afbeelding 22 Externe massaverbinding
12.5
4-20mA-transmitteraansluitingen
De regeleenheden 9010 SIL en 9020 SIL kunnen één respectievelijk twee ingangssignalen, die door de transmitters
worden verstuurd, ontvangen. Deze transmitters, met een 4‐20mA-circuit moeten het juiste CE- (EU) certificaat
hebben en moeten voldoen aan de vereisten zoals vermeld in hoofdstuk 1.5 van bijlage II van de richtlijn
2014/34/EU.
De kanalen A en B van de regeleenheid zijn geconfigureerd voor een ingangssignaal van 4‐20 mA
Meetbereik 0-100% LEL
