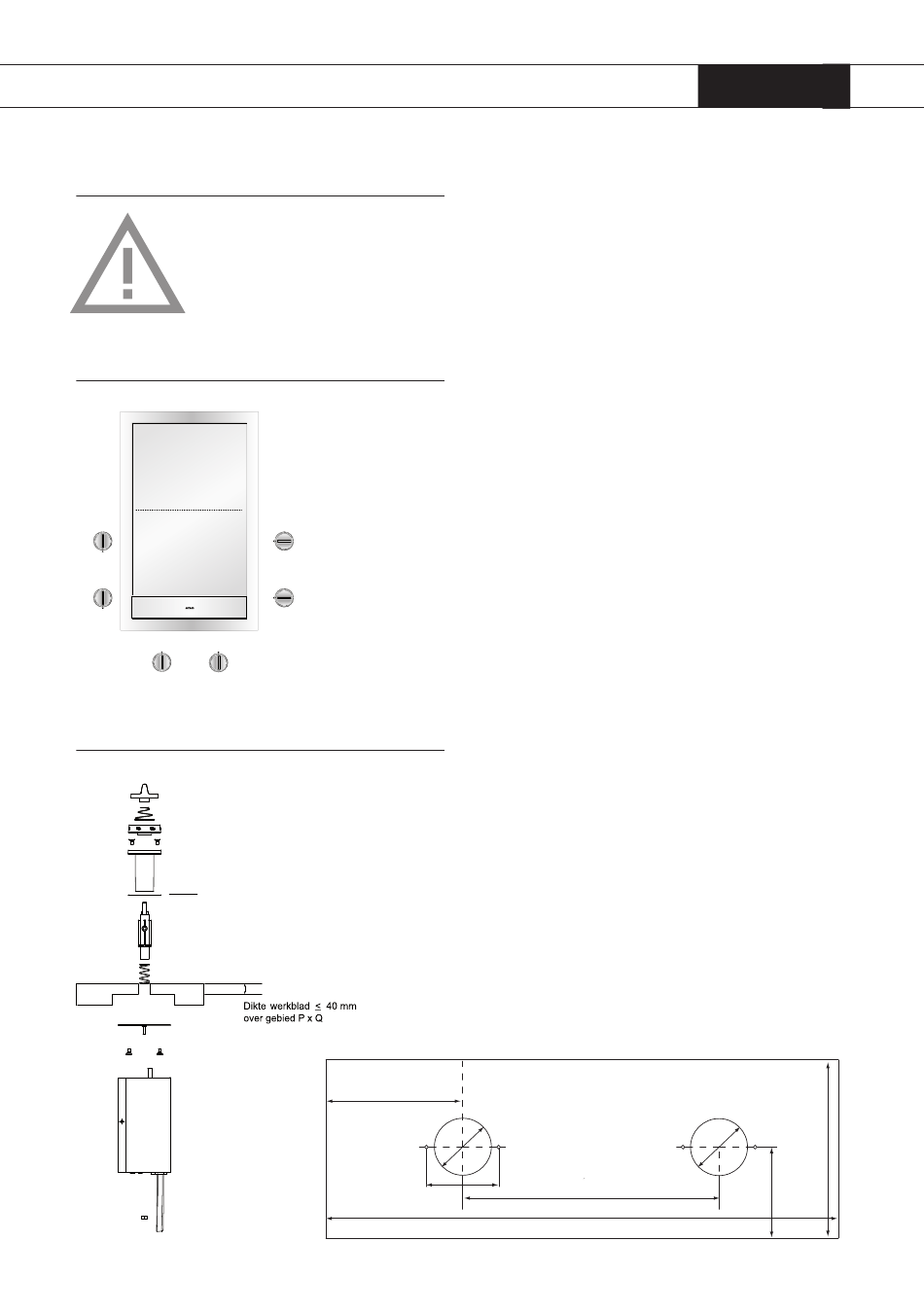

INSTALLATIEVOORSCHRIFT
Inbouwvoorschrift Top-hout
Voordat u begint
Achterste zone
A
Voorste zone
V
V
A
Inbouwmaten
Siliconen afdichtring
Let op: het onderstaande voorschrift geldt alleen voor een
inbouwsituatie met de bedieningsknoppen in het werkblad,
in combinatie met een "houten" werkblad. Zie hiervoor de
"Keuzetabel inbouwsituaties" op pagina 14.
Bepaal de gewenste positie van de bedieningsknoppen: vóór,
links of rechts van de teppan yaki. U kunt de knoppen op
één van de onderstaande manieren positioneren. Zodoende is
de temperatuuraanduiding op de bedieningsknop vanuit de
gebruikerspositie af te lezen.
A
V
1. De bedieningskast is geschikt voor montage op werkblad-
diktes van maximaal 40 mm. Indien de werkbladdikte ter
plaatse van de bedieningsknoppen groter is dan 40 mm, dan
dient een uitsparing aan de onderzijde van het werkblad te
worden aangebracht volgens de fi guur hiernaast. Bepaal uw
werkbladdikte en maak indien nodig deze uitsparing in het
werkblad.
67.5 mm
Ø30 mm
Ø2 mm
38 mm
NL 19
Ø30 mm
R2 mm
Ø2 mm
135 mm
P = 270 mm
Top-hout
inhoud
Ø30 mm
Q = 94 mm
Ø2 mm
47 mm
