INSTALLATIONSANWEISUNG
Mutter M4 (2x)
(E)
Bedienelement
Loch Y
Feder (2x)
(C)
Stift (2x)
(A)
Positionierungsplatte (1x)

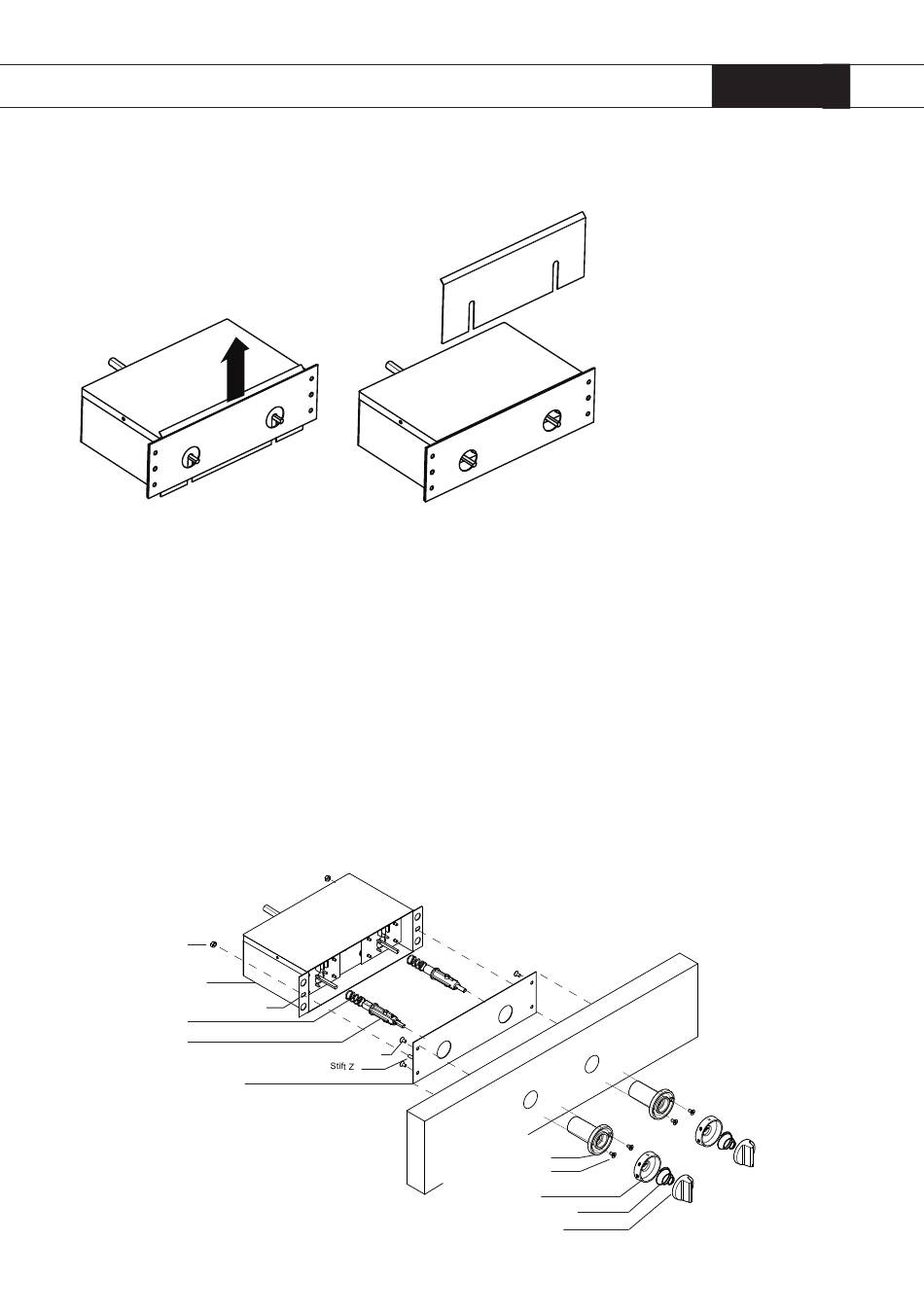

4. Entfernen Sie die Schutzplatte.
5. Schrauben Sie die Positionierungsplatte (A) mit Hilfe der
mitgelieferten Schrauben an der Rückseite der Frontseite
fest, so dass die Löcher für die Bedienungsknöpfe ausgerichtet
werden.
6. Stecken Sie anschließend die Leuchtringe (B) von vorn
durch die Löcher der Frontseite, und schrauben Sie diese mit
den mitgelieferten Schrauben fest.
7. Montieren Sie die Federn auf die Stifte (C), und stecken Sie
diese von der Rückseite aus durch die Leuchtringe an der
Frontseite.
8. Montieren Sie die konischen Federn auf die Regulierknöpfe (D).
Mit dem Teppan Yaki werden zwei Rosetten mitgeliefert.
Schraube (4x)
(B)
Leuchtring (2x)
Schraube (4x)
Rosette (2x)
(D)
Konische Feder (2x)
Regulierknopf (2x)
DE 17
