INSTALLATIONSANWEISUNG

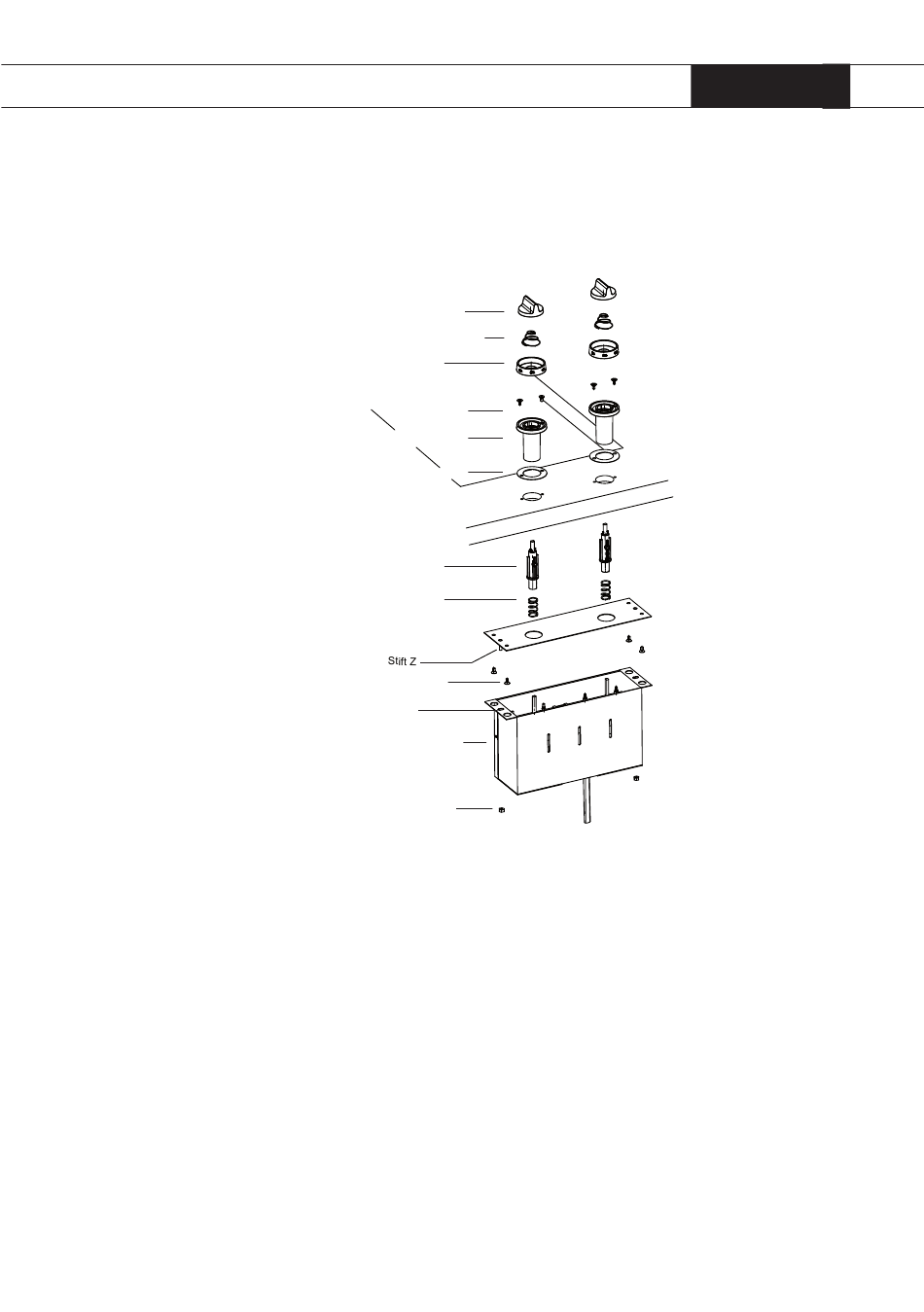

3. Schrauben Sie die Positionierungplatte (A) mit Hilfe der
mitgelieferten Schrauben an der Unterseite der Arbeitsplatte
fest, so dass die Löcher für die Bedienungsknöpfe
ausgerichtet werden.
Regulierknopf (2x)
(D)
Konische Feder (2x)
Rosette (2x)
Schraube (4x)
(B)
Leuchtring (2x)
Dichtring (2x)
Stift (2x)
(C)
Feder (2x)
(A)
Positionierungsplatte (1x)
Schraube (4x)
Loch Y
(E)
Bedienelement
Mutter M4 (2x)
4. Bei der Montage der Bedienungsknöpfe müssen die
Dichtringe (B) unter den Leuchtringen angebracht werden.
5. Stecken Sie die Leuchtringe (B) von oben durch die
Löcher der Arbeitsplatte, und schrauben Sie diese mit den
mitgelieferten Schrauben fest.
6. Montieren Sie die Federn auf die Stifte (C), und stecken
Sie diese von der Unterseite aus durch die Leuchtringe der
Arbeitsplatte.
7. Montieren Sie die konischen Federn auf die Regulierknöpfe (D).
DE 30
