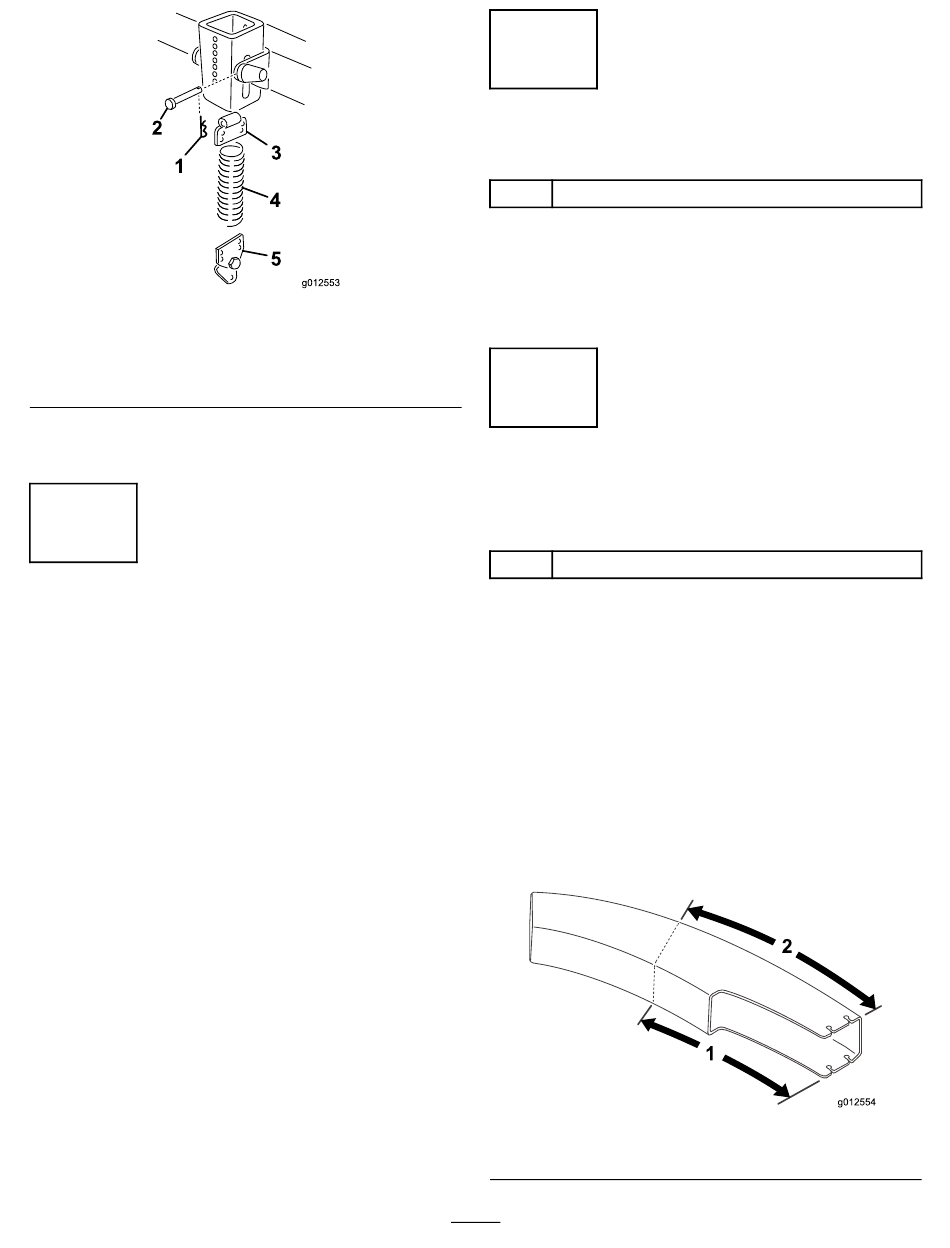

Figuur 27
1. R-pen
2. Gaffelpen
3. Bovenste beugel
4. Monteer de veer met een gaffelpen en een R-pen op de
bevestigingsbeugel.
14
Maaidek op de tractie-eenheid
monteren
Geen onderdelen vereist
Procedure
1. Stel de parkeerrem in werking en controleer of het
tractiepedaal in neutraal staat en de aftakashendel in
de stand Uit. Start de motor en breng de hefarmen
omhoog. Zet de motor af.
2. Plaats het maaidek voor de tractie-eenheid; lijn de
ingaande as van de tandwielkast uit met de aftakas en
koppel de as aan.
3. Laat de hefarmen voorzichtig zakken en lijn de beugels
van de hefarmen uit met de zwenkarmen. Lijn het gat
in de aftakas uit met het gat in de ingaande as van de
tandwielkast en monteer de rolpen.
4. Gebruik 4 bouten en moeren om de beugels van de
hefarmen en de zijkant van de blazerbeugel aan de
zwenkarmen te bevestigen.
5. Start de motor en breng het maaidek omhoog. Bevestig
de veren van het tegengewicht met borstbouten en
borgmoeren aan het maaidek.
4. Veer
5. Onderste beugel
15
De nieuwe sticker aanbrengen
Benodigde onderdelen voor deze stap:
1
Sticker, gevaar
Procedure
Breng de gevarensticker (onderdeelnummer 66-1340 of
93-7824 in de EU) op de voorste rand van het maaidek, aan
de binnenkant van de rechter zwenkarm.
16
Het uitwerpkanaal van de
blazerbehuizing monteren
Benodigde onderdelen voor deze stap:
1
Buis
Procedure
Belangrijk: Als u het uitwerpkanaal van de blazerset
gaat gebruiken met een hopper van 425 liter, dient u een
gedeelte van het uitwerpkanaal af te zagen om ervoor te
zorgen dat dit correct kan worden aangebracht tussen
de blazer en de hopper. Als u het uitwerpkanaal met een
andere set gaat gebruiken, ga dan naar stap 3.
1. Gebruik de afmetingen in
het uitwerpkanaal te markeren met een rolmaat.
Opmerking: Om het u gemakkelijk te maken, kan
het kanaal een lichte markering hebben op de plaats
waar het moet worden afgezaagd.
1. 61,2 cm
15
Figuur 28
om de locatie van
Figuur 28
2. 70,5 cm
