3. Laat het maaidek zakken en verwijder de 4 bouten en
moeren waarmee de beugels van de hefarmen bevestigd
zijn aan de zwenkarmen

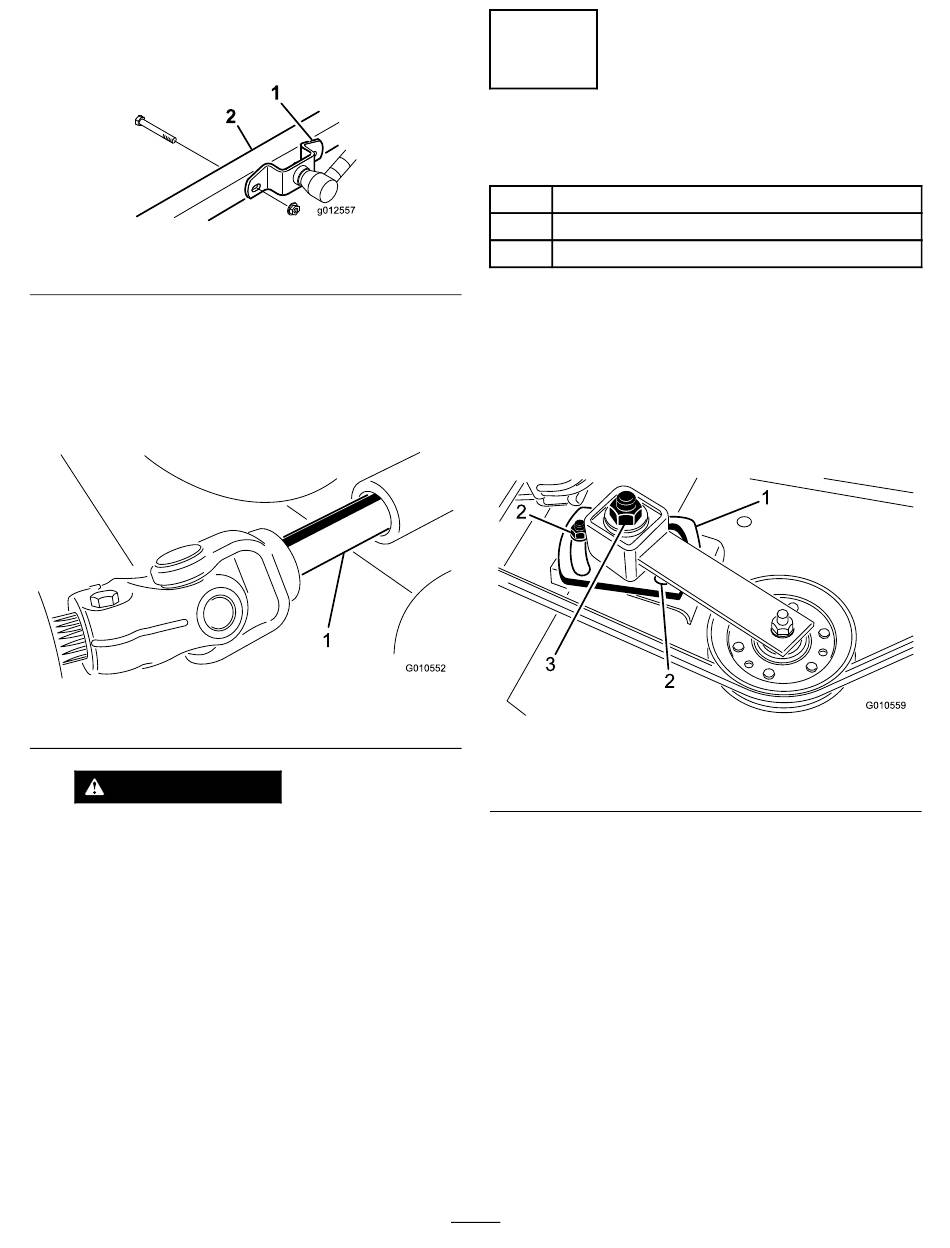

Figuur 2
1. Beugel van hefarmen
4. Start de motor en breng de hefarmen van de
tractie-eenheid omhoog.
5. Schakel de motor uit en schuif het maaidek bij
de tractie-eenheid vandaan; ontkoppel daarbij het
mannelijke en vrouwelijke gedeelte van de aftakas
(Figuur
3).
Figuur 3
1. Aftakas
VOORZICHTIG
Als de motor wordt gestart en de aftakas
kan draaien, kan dit ernstig letsel tot gevolg
hebben.
U mag de motor niet starten en de
aftakashendel niet inschakelen als de aftakas
niet is aangesloten op de tandwielkast van het
maaidek.
(Figuur
2).
2. Rechter zwenkarm
2
De nieuwe aspoelie monteren
Benodigde onderdelen voor deze stap:
1
Dubbele poelie
1
Moer van poelie
1
Moer deksel
Procedure
1. Maak de sluitingen los waarmee het rechterdeksel
bevestigd is bovenaan het maaidek. Verwijder het
deksel van het maaidek.
2. Zet de 2 moeren los waarmee de plaat van de
spanpoelie bevestigd is zodat de spanpoelie niet meer
tegen de riem aandrukt
1. Plaat van de spanpoelie
2. Moer (2)
3. Verwijder de riem van de aspoelie aan de rechterkant
(Figuur
4).
4. Verwijder de zes slotbouten en flensmoeren waarmee
de asbehuizing bevestigd is aan het maaidek
5). Schuif de asbehuizing uit de onderzijde van het
maaidek.
5. Verwijder de moer en ring waarmee de poelie vastzit op
de as. Verwijder de poelie van de as.
6. Schuif de nieuwe dubbele aspoelie op de as. Monteer
de moer van de poelie nu nog niet.
7. Schuif het uiteinde van de asbehuizing waar de poelie
zit door het gat in het maaidek en leid de riem rond de
poelie en de spanpoelie. Breng de asbehuizing aan op
zijn plaats met 6 slotbouten en flensmoeren.
6
(Figuur
4).
Figuur 4
3. Stelmoer van spanpoelie
(Figuur
