1. Grasgeleider
5
De montagebeugels voor de
blazer monteren
Benodigde onderdelen voor deze stap:
1
Blazer met montagebeugels
3
Tapbout, 5/16 x 1 inch
4
Borgmoer, 5/16
4
Slotbout, 3/8 x 3/4 inch
3
Flensmoer, 3/8 inch
Procedure
1. Verwijder de sluitingen waarmee de veersluiting van
het deksel van het rechtermaaidek bevestigd is aan de
rechterkant van het maaidek
bewaar de sluiting samen met het rechterdeksel voor
later gebruik.
2. Plaats de blazer en de montagebeugels op het maaidek.
Lijn daarbij de montagegaten uit met de gaten die
eerder dienden om de grasgeleider te bevestigen.
Figuur 9
toont de beugels zonder blazer. Zorg dat de
blazer tegen het maaidek aanzit.

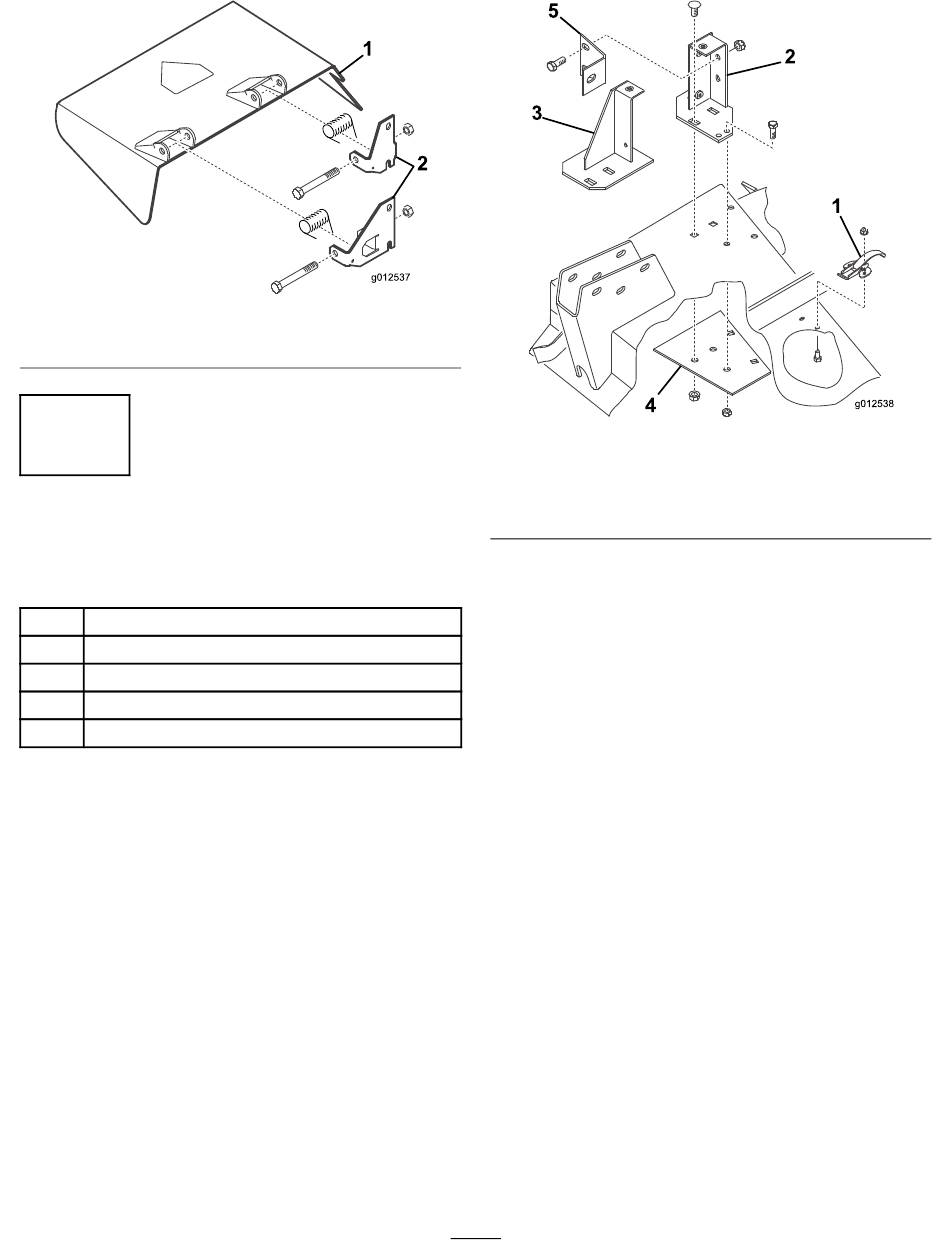

Figuur 8
2. Draaibeugels
(Figuur
9). Verwijder en
1. Veersluiting
2. Achterste montagebeugel
3. Voorste montagebeugel
3. Plaats de blazer en de nieuwe steunplaat onder het
maaidek. Lijn daarbij de montagegaten uit met de gaten
die eerder dienden om de grasgeleider te bevestigen
(Figuur
9).
4. Monteer de voor- en achterbeugel en de steunplaat
op het maaidek. Gebruik hierbij telkens 2 eerder
verwijderde slotbouten (3/8-16 x 7/8 inch) en
flensmoeren
(Figuur
bovenzijde van het maaidek.
5. Verwijder de 2 knoppen waarmee de blazer bevestigd is
aan de montagebeugels. Verwijder de blazer.
6. Gebruik de beugels als sjabloon om de locatie van 2
bijkomende gaten met een diameter van 11/32 inch aan
te duiden en uit te boren. (2 gaten voor de achterste
beugel en 1 voor de voorste beugel). Gebruik de
steunplaat als sjabloon om een van de gaten met een
diameter van 11/32 inch te boren voor de achterste
beugel.
Opmerking: Zorg er bij het boren van de gaten voor
dat u de zwenkarm niet beschadigt.
7. Bevestig de beugels en de steunplaat aan het maaidek
met bouten (5/16–18 x 3/4 inch) en borgmoeren
(Figuur
9). De boutkoppen horen aan de bovenzijde
van het maaidek.
8. Monteer de blazerbeugel met 2 bouten (3/8-16 x
1 inch) en borgmoeren
montagebeugel, en met een bout (3/8-16 x 1 inch) aan
de zwenkarm.
8
Figuur 9
4. Steunplaat
5. Blazerbeugel
9). De boutkoppen horen aan de
(Figuur
9) aan de achterste
