9. Bij de montage van de hefarmbeugels op de
zwenkarmen monteert u de andere kant van de
blazerbeugel op de hefarmbeugel en de rechter
zwenkarm met de bout en moer die u eerder verwijderd
hebt.
1. Beugel van hefarm
6
De grasgeleiders van het
maaidek monteren
Benodigde onderdelen voor deze stap:
1
Voorste grasgeleider
1
Achterste grasgeleider
1
Achterrand
1
Linkerrand
1
Rechterrand
6
Tapbout, 5/16 x 5/8 inch
6
Borgmoer, 5/16 inch
4
Tapbout, 3/8 x 1 inch
4
Borgring, 3/8 inch
3
Tapbout, 1/4 x 1 inch
3
Tapbout, 1/4 x 3/4 inch
6
Borgmoer, 1/4 inch
Procedure

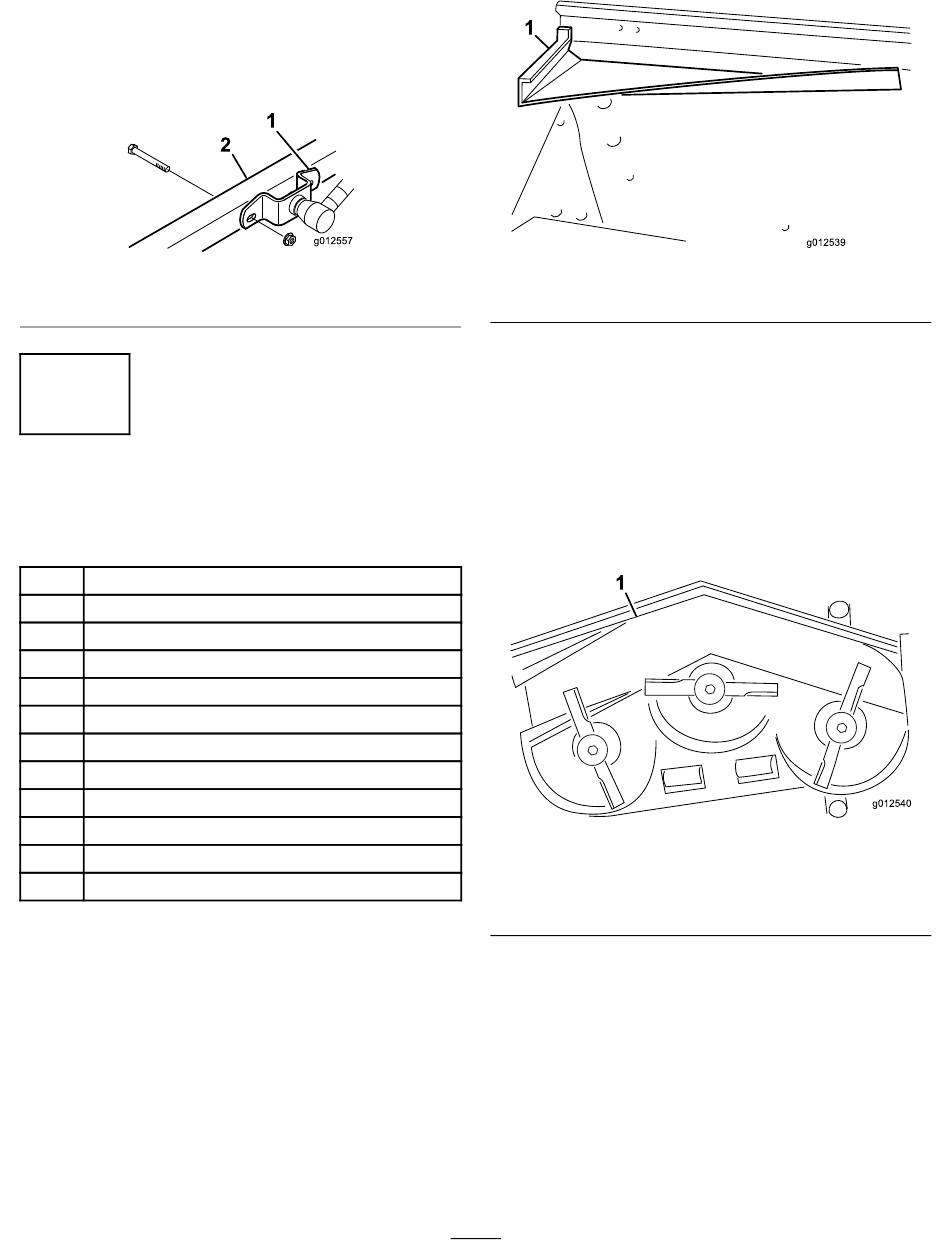

1. Steek de voorste grasgeleider in het maaidek en zorg
ervoor dat het uiteinde van de grasgeleider uitgelijnd
is met de rand van de uitworpopening
Figuur
12).
Figuur 10
2. Rechter zwenkarm
(Figuur 11
1. Voorste grasgeleider
2. Gebruik de grasgeleider als sjabloon om drie gaten met
een diameter van 11/32 inch te markeren en te boren
in de voor- en bovenzijde van het maaidek.
3. Bevestig de 2 voorste bevestigingslipjes van de
grasgeleider aan het maaidek; gebruik hierbij bouten
(5/16–18 x 5/8 inch) en borgmoeren (5/16-18 inch).
4. Bevestig de hoek rechts vooraan van de voorste
montagebeugel en het bovenste lipje van de geleider
aan het maaidek; gebruik hierbij een bout (5/16–18 x
1 inch) en een borgmoer.
1. Voorste grasgeleider
2. Achterste grasgeleider
3. Achterrand
en
9
Figuur 11
Figuur 12
4. Linkerrand
5. Rechterrand
