7. Installatie van de panelen
TS klemprofiel plaatsen
Het TS klemprofiel moet worden voorbereid op de montagerails voordat de warmtepomppanelen er op
worden gelegd. Het TS klemprofiel wordt ter hoogte van het midden van een warmtepomppaneel
gemonteerd en wordt pas na het plaatsen van de panelen op zijn plaats geduwd over het paneelprofiel
heen. Het paneelprofiel bevindt zich aan de onderkant van de warmtepomppanelen. Dit TS klemprofiel is
noodzakelijk in verband met wind- en trekbelasting ter hoogte van het midden van het
warmtepomppaneel. (Het alumimium frame wat om PV-panelen zit en deze stijfheid biedt ontbreekt bij de
warmtepomppanelen.)
•
Plaats de klemprofiel verbinder in de rail en draai deze een kwartslag
•
Glijd het TS klemprofiel over de verbinder. Let op dat deze de juiste richting op wordt geplaatst om later in
het paneelprofiel te kunnen passen.
Triple Solar montagehandleiding PVT warmtepomppanelen NL maart 2020

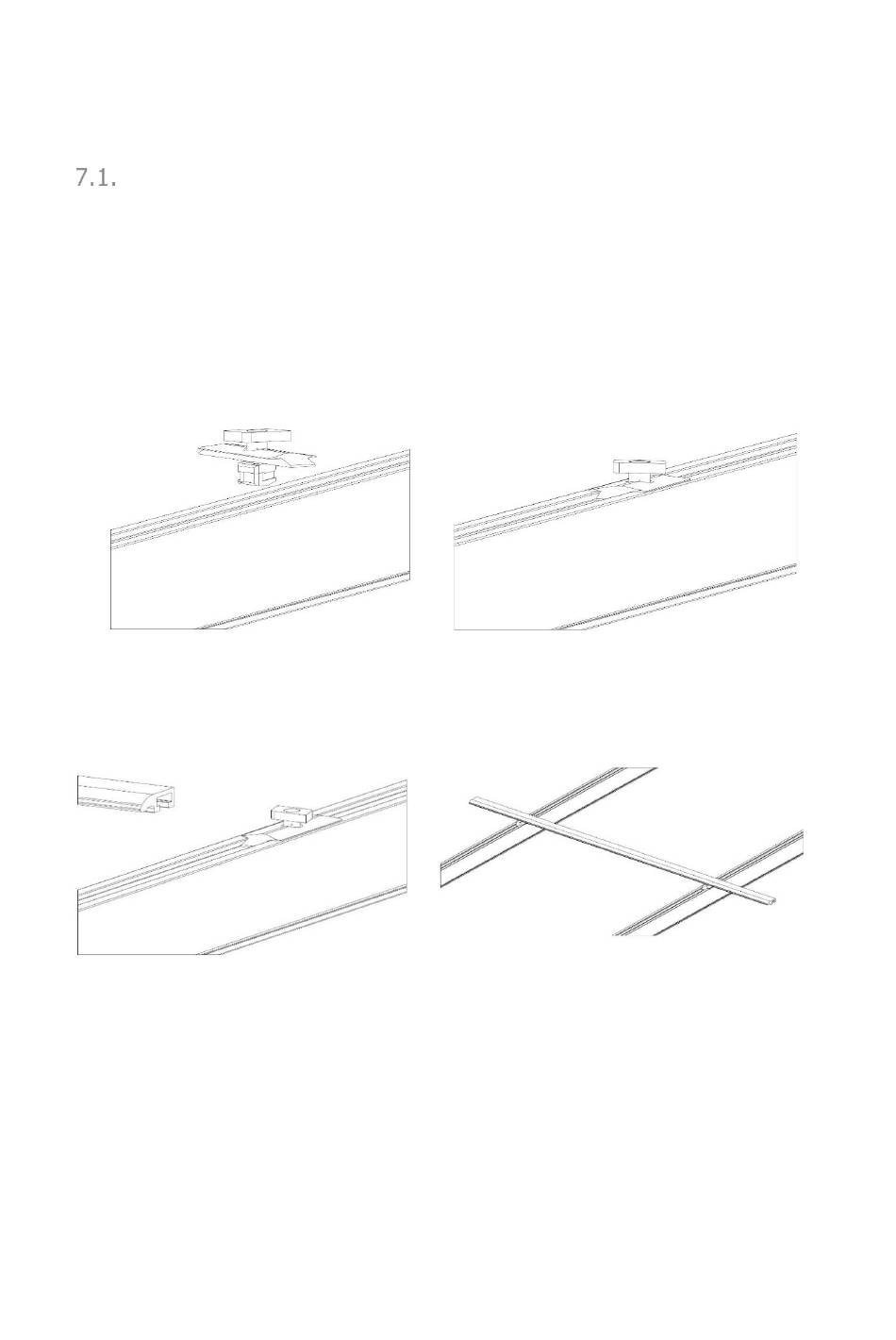

Figuur 7.1-a – TS klemprofiel plaatsen in de montagerail
Figuur 7.1-b schuiven middenrail over het TS klemprofiel
13
