8. Leidingwerk aansluiten
Materiaal en positie
•
Gebruik bij het aansluiten van de warmtepomp op het CV-circuit altijd een bronzen
verbindingsstuk tussen de koperen leidingen van de warmtepomp en het c-staal van het CV-
circuit.
•
Het leidingwerk tussen het warmtepomppaneelveld en de warmtepomp kan op verschillende
manieren gerealiseerd worden: RVS buis, koper buis, kunststof meerlagenbuis (PEX) of kunststof
PP-R buis. (geen C-staal toepassen)
•
Kunststof leidingen die in de zon liggen dienen altijd beschermd te worden tegen UV-licht middels
een UV-bestendige mantel of UV-bestendige lak. De kunststof leidingen moeten geschikt zijn voor
de bronvloeistof.
•
Zorg ervoor dat de flow in het broncircuit zo min mogelijk wordt beperkt door bijv. het gebruik
van knietjes en/of leidingen met een te kleine binnendiameter.
•
Monteer geen leidingwerk onder de panelen. Het blokkert de luchtstroom onderlangs de panelen
en het maakt onderhoud lastig.
Bij het doorverbinden van meerdere warmtepomppanelen moet er nagedacht worden het beperken van
drukverlies. Het advies is een aansluiting volgens Tichelman.
Voor een schuin dak opstelling zie figuur 8.1-a. Bij kleinere velden is Tichelman niet altijd noodzakelijk.
Bij een platdak opstelling in rijen van 2 panelen zit de retourleiding steeds op het hoogste punt van de
panelen.
Tichelman aansluiten is verplicht bij:
•
≥5 rijen panelen
•
≥5 panelen per rij
Wanneer propyleen glycol wordt toegepast is Tichelman verplicht bij:
•
≥4 rijen panelen
•
≥4 panelen per rij
Triple Solar montagehandleiding PVT warmtepomppanelen NL maart 2020

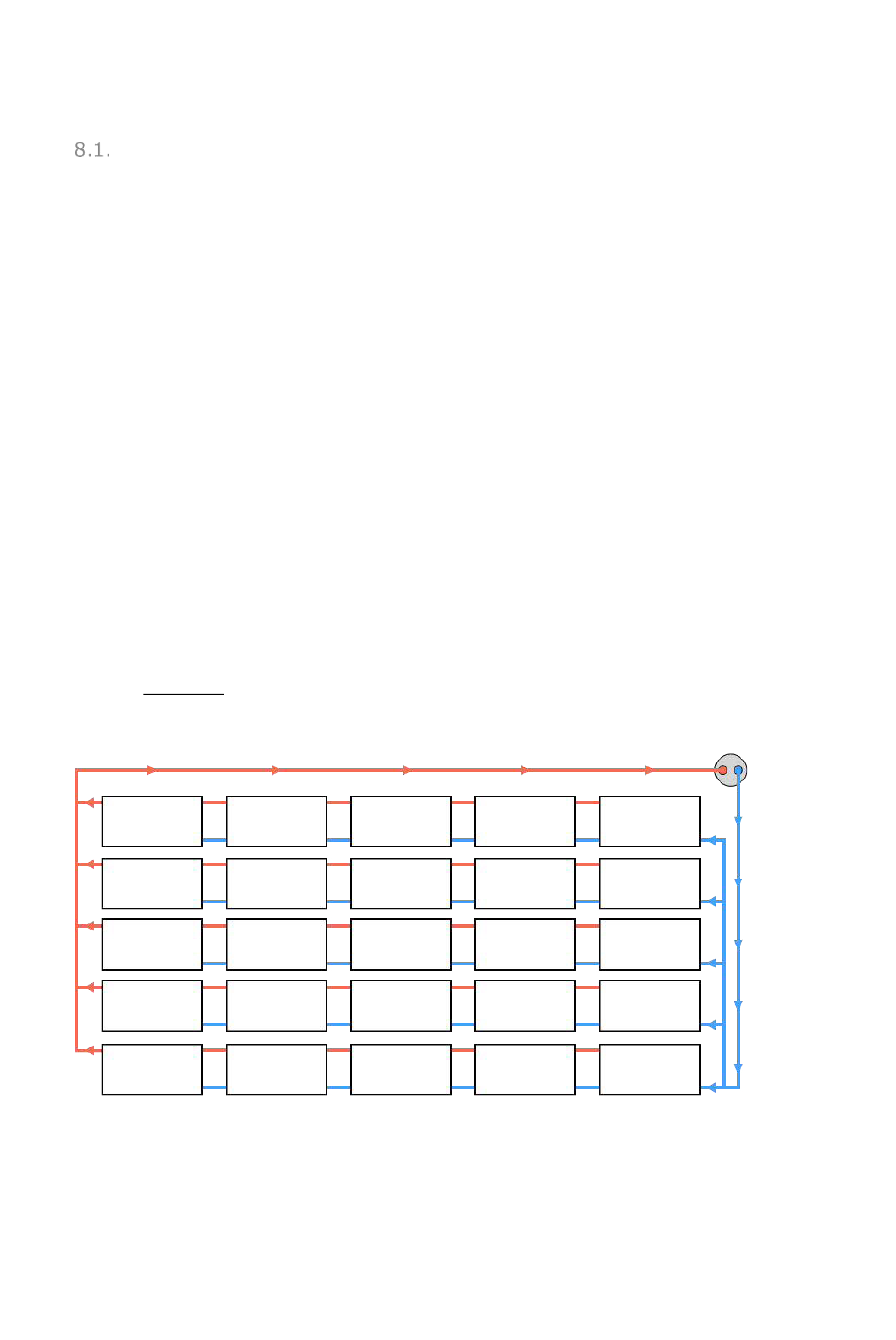

Figuur 8.1-a Dubbelzijdige Tichelman aansluiting
19
